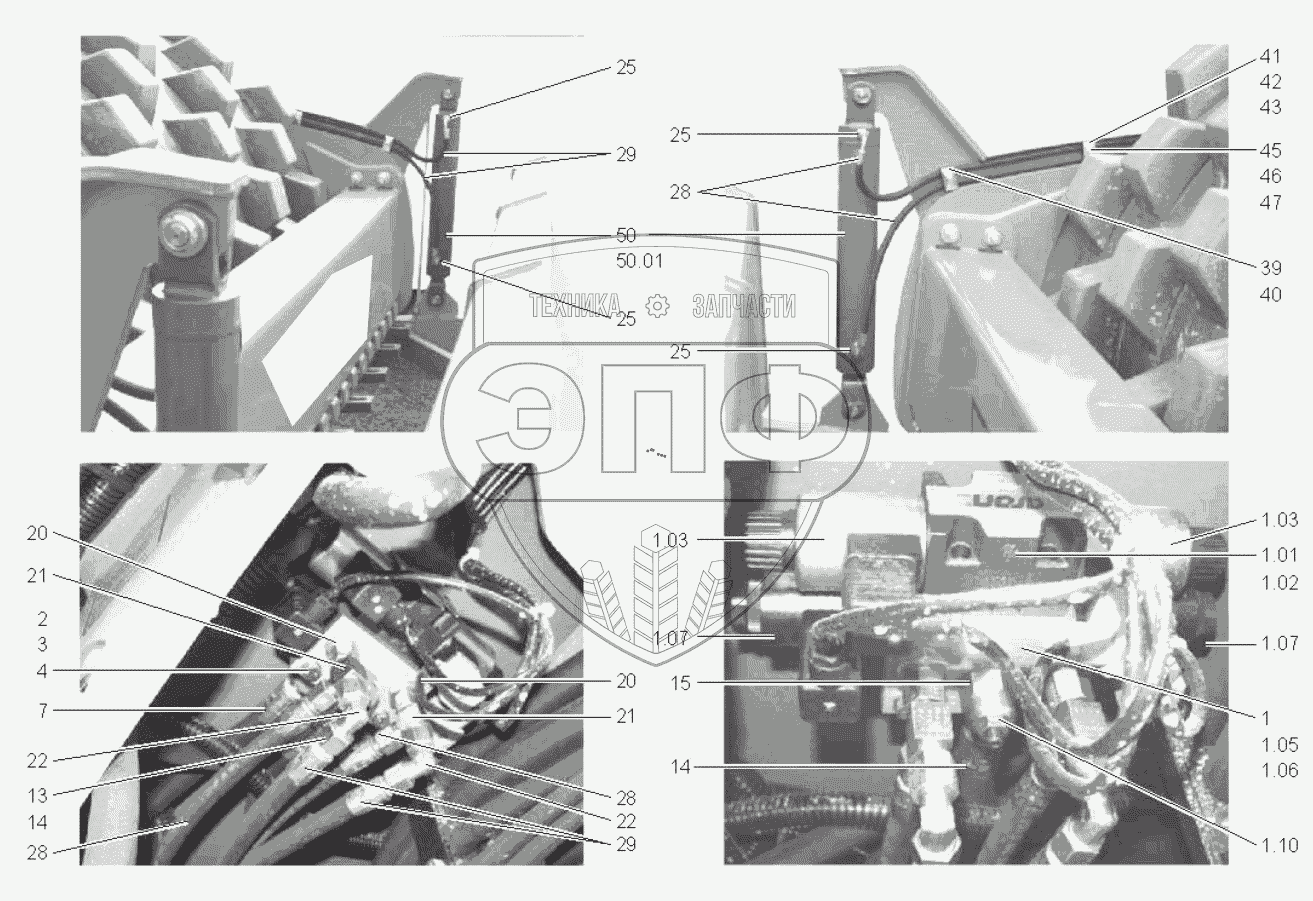

Каталог запасных частей к технике: HAMM 3410. HYDRAULIC SYSTEM (BLADE)
1
1.01
1.02
1.03
1.03
1.05
1.06
1.07
1.07
1.10
2
3
4
7
13
14
14
15
20
20
21
21
22
22
25
25
25
25
28
28
28
29
29
39
40
41
42
43
45
46
47
50
50.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 398837 | CONTROL BLOCK | Нет на складе | |
| 1.01 | 1227602 | DIRECTIONAL CONTROL VALVE | Нет на складе | |
| 1.02 | 1227629 | SET OF SEALS | Нет на складе | |
| 1.03 | 1227637 | SOLENOID COIL | Нет на складе | |
| 1.05 | 1227610 | DIRECTIONAL CONTROL VALVE | Нет на складе | |
| 1.06 | 1201387 | SET OF SEALS | Нет на складе | |
| 1.07 | 1201409 | SOLENOID COIL | Нет на складе | |
| 1.10 | 1214055 | PRESSURE-RELIEF VALVE | Нет на складе | |
| 2 | 2540243 | HEXAGON SCREW | Нет на складе | |
| 3 | 216593 | WASHER | Нет на складе | |
| 4 | 231355 | WASHER | Нет на складе | |
| 7 | 1291408 | HOSE | Нет на складе | |
| 13 | 317098 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 14 | 329517 | HOSE | Нет на складе | |
| 15 | 206415 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 20 | 382523 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 21 | 353620 | ELBOW ADJUSTABLE | Нет на складе | |
| 22 | 317829 | ELBOW ADJUSTABLE | Нет на складе | |
| 25 | 382523 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 28 | 1270982 | HOSE | Нет на складе | |
| 29 | 1270990 | HOSE | Нет на складе | |
| 39 | 397857 | HALF-CLIP | Нет на складе | |
| 40 | 387282 | TOP COVER | Нет на складе | |
| 41 | 2540241 | HEXAGON SCREW | Нет на складе | |
| 42 | 2588139 | SAFETY NUT | Нет на складе | |
| 43 | 216593 | WASHER | Нет на складе | |
| 45 | 2540244 | HEXAGON SCREW | Нет на складе | |
| 46 | 2588139 | SAFETY NUT | Нет на складе | |
| 47 | 216593 | WASHER | Нет на складе | |
| 50 | 1455966 | HYDRAULIC CYLINDER | Нет на складе | |
| 50.01 | 1456776 | SET OF SEALS | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
