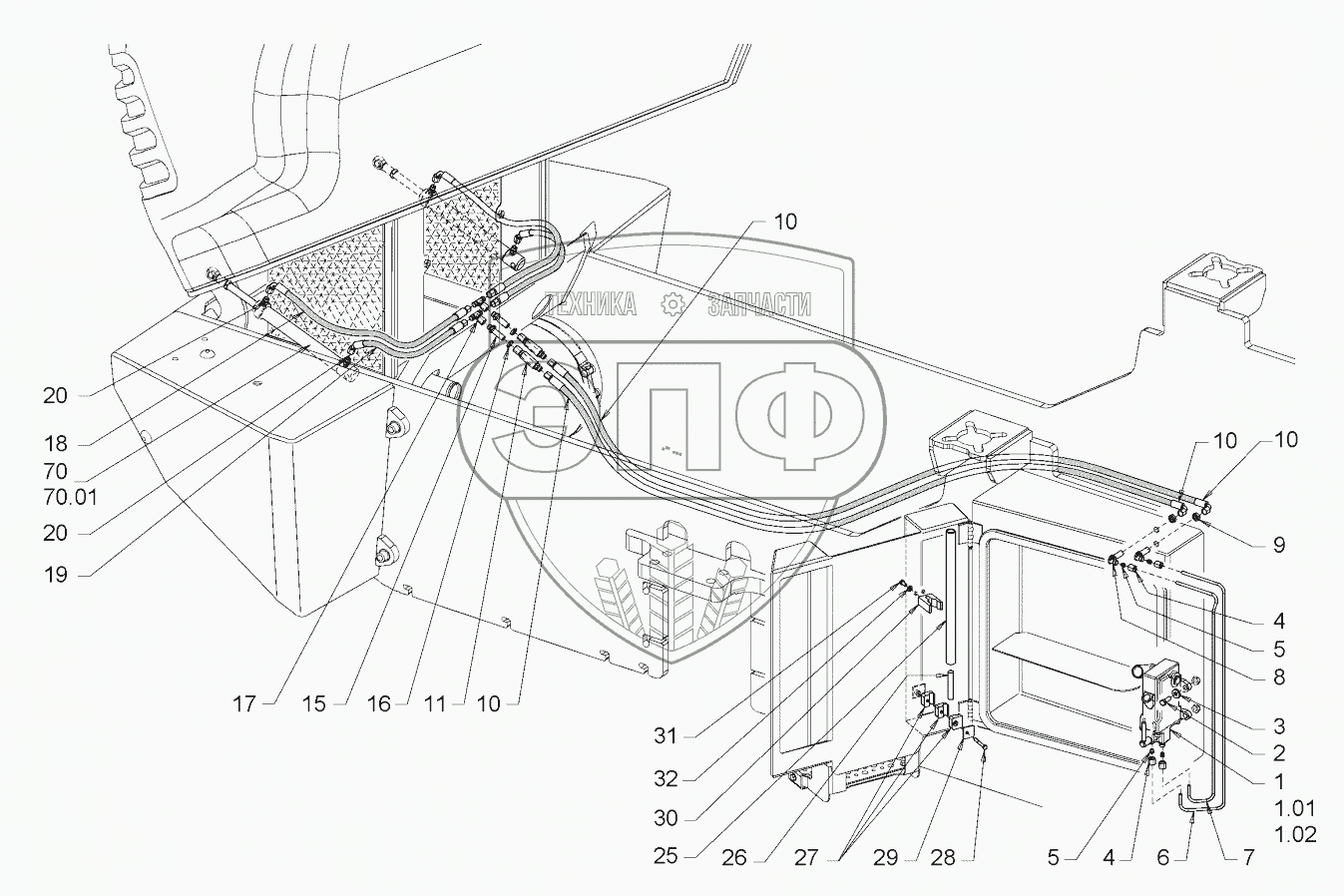

Каталог запасных частей к технике: HAMM 3410. TILTING HYDRAULIC (ENGINE COWLING)
1
1.01
1.02
2
3
4
4
5
5
6
7
8
9
10
10
10
10
11
15
16
17
18
19
20
20
25
26
27
28
29
30
31
32
70
70.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 383295 | MANUAL PUMP | Нет на складе | |
| 1.01 | 1243470 | SET OF SEALS | Нет на складе | |
| 1.02 | 1247077 | FILLER CAP | Нет на складе | |
| 2 | 312886 | CHEESE-HEAD SCREW | Нет на складе | |
| 3 | 216607 | WASHER | Нет на складе | |
| 4 | 206806 | UNION NUT | Нет на складе | |
| 5 | 206911 | CUTTING RING | Нет на складе | |
| 6 | 1495844 | PIPE | Нет на складе | |
| 7 | 1495852 | PIPE | Нет на складе | |
| 8 | 322857 | BULKHEAD ELBOW | Нет на складе | |
| 9 | 1201859 | HEXAGONAL NUT | Нет на складе | |
| 10 | 1261703 | HOSE | Нет на складе | |
| 11 | 891991 | BRAKE | Нет на складе | |
| 15 | 1213849 | BULKHEAD SOCKET STRAIGHT | Нет на складе | |
| 16 | 1201859 | HEXAGONAL NUT | Нет на складе | |
| 17 | 387312 | T-PIECE ADJUSTABLE | Нет на складе | |
| 18 | 1244744 | HOSE | Нет на складе | |
| 19 | 1291378 | HOSE | Нет на складе | |
| 20 | 1504037 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 25 | 1481592 | PIPE | Нет на складе | |
| 26 | 1424483 | TENON | Нет на складе | |
| 27 | 314137 | HALF-CLIP | Нет на складе | |
| 28 | 314099 | HEXAGON SCREW | Нет на складе | |
| 29 | 313998 | TOP COVER | Нет на складе | |
| 30 | 1402536 | CLAMPING PIECE | Нет на складе | |
| 31 | 213667 | HEXAGON SCREW | Нет на складе | |
| 32 | 216577 | WASHER | Нет на складе | |
| 70 | 1535714 | HYDRAULIC CYLINDER | Нет на складе | |
| 70.01 | 2079719 | SET OF SEALS | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
