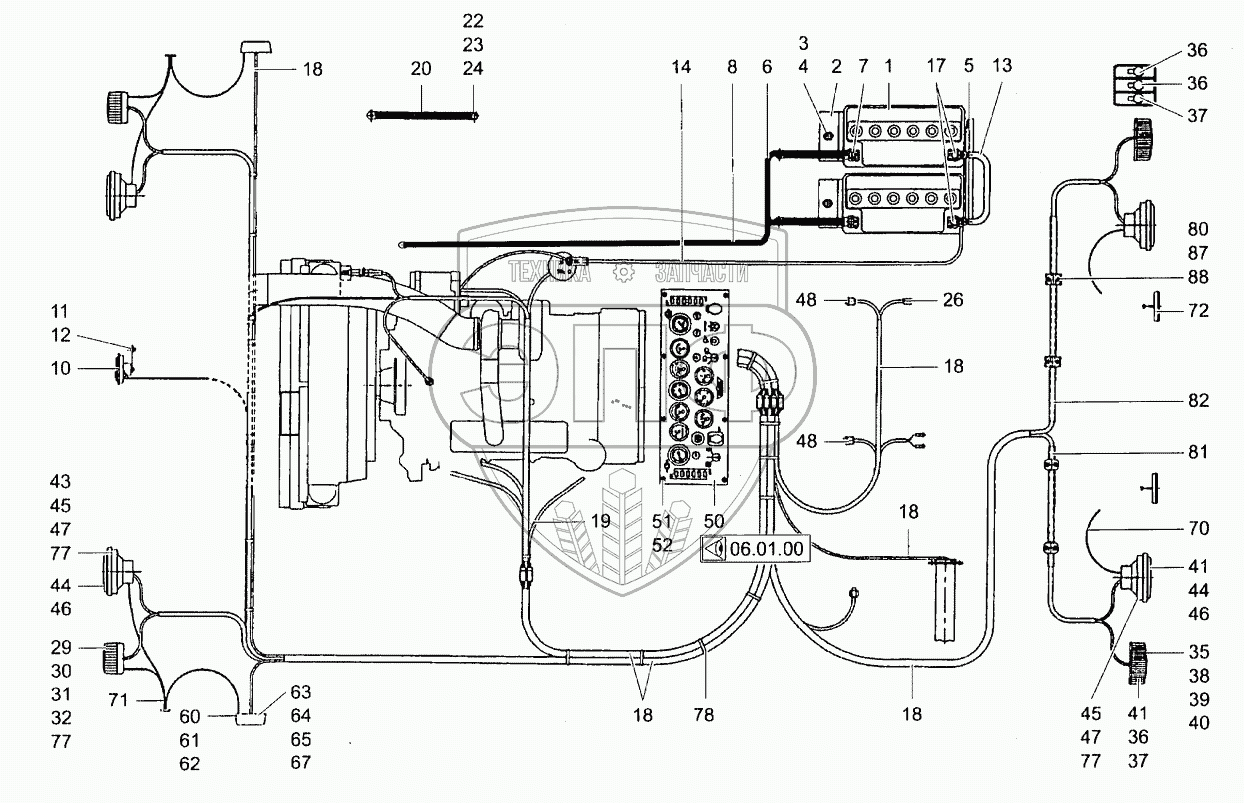

Каталог запасных частей к технике: HAMM GRW 10. ELECTRICAL SYSTEM (WITH LIGHTING)

1
2
3
4
5
6
7
8
10
11
12
13
14
17
18
18
18
18
18
19
20
22
23
24
26
29
30
31
32
35
36
36
36
37
37
38
39
40
41
41
43
44
44
45
45
46
46
47
47
48
48
50
51
52
60
61
62
63
64
65
67
70
71
72
77
77
77
78
80
81
82
87
88
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
1 | 207292 | BATTERY 12V 88AH | Нет на складе | |
2 | 1402242 | HOLDER | Нет на складе | |
3 | 213853 | HEXAGON SCREW | Нет на складе | |
4 | 345490 | WASHER | Нет на складе | |
5 | 269506 | EDGE PROTECTION | Нет на складе | |
6 | 755478 | BATTERY CABLE | Нет на складе | |
7 | 326240 | BATTERY TERMINAL NEGATIVE | Нет на складе | |
8 | 871958 | BATTERY CABLE | Нет на складе | |
10 | 207365 | SIGNAL HORN | Нет на складе | |
11 | 213748 | HEXAGON SCREW | Нет на складе | |
12 | 276332 | LOCKING WASHER | Нет на складе | |
13 | 755478 | BATTERY CABLE | Нет на складе | |
14 | 892262 | BATTERY CABLE | Нет на складе | |
17 | 293601 | BATTERY TERMINAL POSITIVE | Нет на складе | |
18 | 884871 | MAIN WIRE HARNESS | Нет на складе | |
19 | 884863 | CABLE HARNESS | Нет на складе | |
20 | 2100052 | GROUND CABLE | Нет на складе | |
22 | 213853 | HEXAGON SCREW | Нет на складе | |
23 | 276243 | LOCKING WASHER | Нет на складе | |
24 | 216097 | HEXAGONAL NUT | Нет на складе | |
26 | 326135 | CONNECTION PLUG | Нет на складе | |
29 | 311685 | INDICATOR LAMP | Нет на складе | |
30 | 283150 | LAMP | Нет на складе | |
31 | 338664 | FILLISTER HEAD SCREW | Нет на складе | |
32 | 216054 | HEXAGONAL NUT | Нет на складе | |
35 | 230286 | BACK-UP LIGHT | Нет на складе | |
36 | 283150 | LAMP | Нет на складе | |
37 | 283142 | LAMP | Нет на складе | |
38 | 215449 | FILLISTER HEAD SCREW | Нет на складе | |
39 | 354589 | SERRATED LOCK WASHER | Нет на складе | |
40 | 216054 | HEXAGONAL NUT | Нет на складе | |
41 | 209244 | FLAT PLUG SLEEVE | Нет на складе | |
43 | 209635 | LAMP | Нет на складе | |
44 | 311987 | HEADLIGHT | Нет на складе | |
45 | 209651 | LAMP | Нет на складе | |
46 | 315915 | RAISED COUNTERSUNK HEAD SCREW | Нет на складе | |
47 | 221481 | PLUG | Нет на складе | |
48 | 282170 | PUSH BUTTON | Нет на складе | |
50 | 891258 | INSTRUMENT PANEL COMPL. | Нет на складе | |
51 | 215430 | FILLISTER HEAD SCREW | Нет на складе | |
52 | 284882 | WASHER | Нет на складе | |
60 | 354252 | SIDE LAMP | Нет на складе | |
61 | 339202 | FILLISTER HEAD SCREW | Нет на складе | |
62 | 219622 | SPRING RING | Нет на складе | |
63 | 209155 | CABLE LUG | Нет на складе | |
64 | 209244 | FLAT PLUG SLEEVE | Нет на складе | |
65 | 209635 | LAMP | Нет на складе | |
67 | 815357 | CABLE | Нет на складе | |
70 | 755354 | CABLE HARNESS | Нет на складе | |
71 | 773360 | GROUND CABLE | Нет на складе | |
72 | 221074 | REAR REFLECTOR | Нет на складе | |
77 | 380687 | WIRE FASTENER | Нет на складе | |
78 | 267341 | WIRE FASTENER | Нет на складе | |
80 | 314218 | HALF-CLIP | Нет на складе | |
81 | 682276 | PIPE | Нет на складе | |
82 | 682284 | PIPE | Нет на складе | |
87 | 314013 | TOP COVER | Нет на складе | |
88 | 314072 | HEXAGON SCREW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
