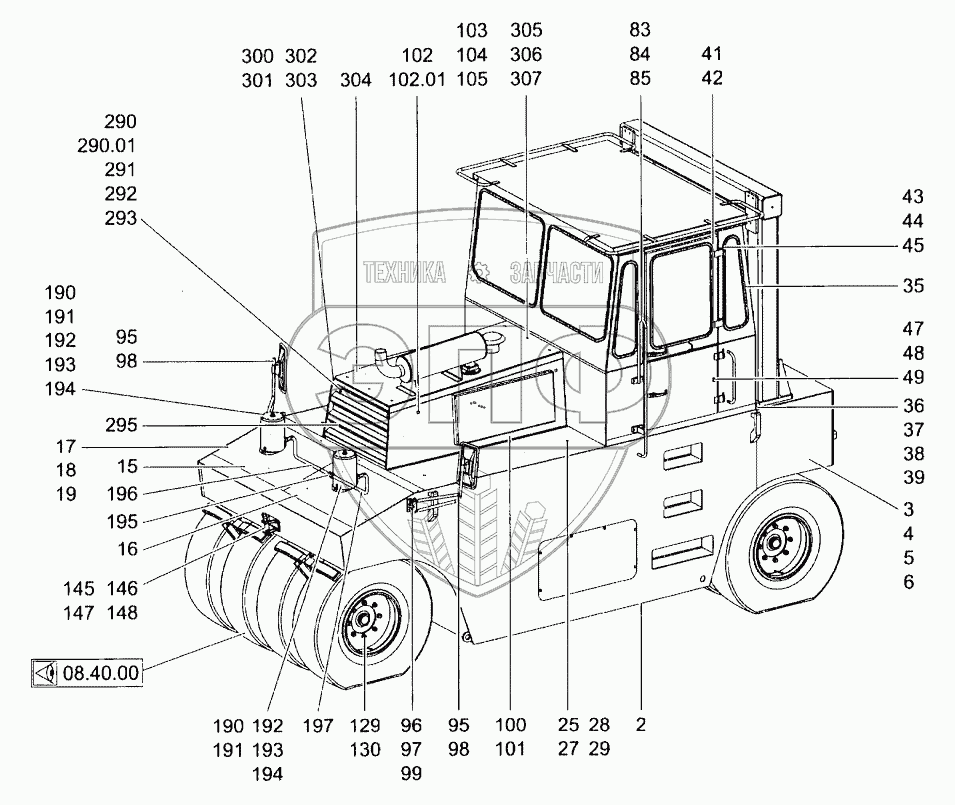

Каталог запасных частей к технике: HAMM GRW 10. MAIN FRAME AND ASSEMBLIES
2
3
4
5
6
15
16
17
18
19
25
27
28
29
35
36
37
38
39
41
42
43
44
45
47
48
49
83
84
85
95
95
96
97
98
98
99
100
101
102
102.01
103
104
105
129
130
145
146
147
148
190
190
191
191
192
192
193
193
194
194
195
196
197
290
290.01
291
292
293
295
300
301
302
303
304
305
306
307
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 873527 | FRAME | Нет на складе | |
| 3 | 813982 | REAR FRAME PART | Нет на складе | |
| 4 | 1209833 | HEXAGON SCREW | Нет на складе | |
| 5 | 216607 | WASHER | Нет на складе | |
| 6 | 216453 | HEXAGONAL NUT | Нет на складе | |
| 15 | 1463993 | COVER SHEET | Нет на складе | |
| 16 | 1471007 | COVER SHEET | Нет на складе | |
| 17 | 213748 | HEXAGON SCREW | Нет на складе | |
| 18 | 276332 | LOCKING WASHER | Нет на складе | |
| 19 | 216593 | WASHER | Нет на складе | |
| 25 | 754382 | COVER SHEET | Нет на складе | |
| 27 | 213802 | HEXAGON SCREW | Нет на складе | |
| 28 | 276243 | LOCKING WASHER | Нет на складе | |
| 29 | 216607 | WASHER | Нет на складе | |
| 35 | 846538 | OPERATOR'S PLATFORM | Нет на складе | |
| 36 | 213802 | HEXAGON SCREW | Нет на складе | |
| 37 | 276243 | LOCKING WASHER | Нет на складе | |
| 38 | 610469 | SEALING | Нет на складе | |
| 39 | 216607 | WASHER | Нет на складе | |
| 41 | 766623 | DOOR LEFT | Нет на складе | |
| 42 | 766615 | DOOR RIGHT | Нет на складе | |
| 43 | 214221 | COUNTERSUNK SCREW | Нет на складе | |
| 44 | 231355 | WASHER | Нет на складе | |
| 45 | 216445 | HEXAGONAL NUT | Нет на складе | |
| 47 | 351032 | RUBBER BUFFER | Нет на складе | |
| 48 | 216593 | WASHER | Нет на складе | |
| 49 | 216445 | HEXAGONAL NUT | Нет на складе | |
| 83 | 755419 | STAY BAR | Нет на складе | |
| 84 | 213748 | HEXAGON SCREW | Нет на складе | |
| 85 | 216593 | WASHER | Нет на складе | |
| 95 | 1240609 | STAY BAR | Нет на складе | |
| 96 | 1240617 | STAY BAR | Нет на складе | |
| 97 | 213748 | HEXAGON SCREW | Нет на складе | |
| 98 | 1240625 | MIRROR | Нет на складе | |
| 99 | 380512 | PROTECTIVE CAP | Нет на складе | |
| 100 | 884855 | LID LEFT | Нет на складе | |
| 101 | 884847 | LID RIGHT | Нет на складе | |
| 102 | 211729 | HOUSING | Нет на складе | |
| 102.01 | 211885 | KEY | Нет на складе | |
| 103 | 211745 | ACTUATING BOLT | Нет на складе | |
| 104 | 256412 | FASTENING SET | Нет на складе | |
| 105 | 445657 | TONGUE | Нет на складе | |
| 129 | 216429 | WHEEL NUT | Нет на складе | |
| 130 | 216631 | SPRING RING | Нет на складе | |
| 145 | 201758 | TRAILER COUPLING | Нет на складе | |
| 146 | 1209973 | HEXAGON SCREW | Нет на складе | |
| 147 | 216879 | LOCKING WASHER | Нет на складе | |
| 148 | 216488 | HEXAGONAL NUT | Нет на складе | |
| 190 | 1706101 | STROKE ADJUSTMENT | Нет на складе | |
| 191 | 1210149 | HEXAGON SCREW | Нет на складе | |
| 192 | 1237616 | LOCKING WASHER | Нет на складе | |
| 193 | 216178 | HEXAGONAL NUT | Нет на складе | |
| 194 | 315702 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 195 | 317349 | STRAIGHT COUPLING | Нет на складе | |
| 196 | 896934 | CONNECTION PIPE | Нет на складе | |
| 197 | 896942 | CONNECTION PIPE | Нет на складе | |
| 290 | 211729 | HOUSING | Нет на складе | |
| 290.01 | 211885 | KEY | Нет на складе | |
| 291 | 211745 | ACTUATING BOLT | Нет на складе | |
| 292 | 256412 | FASTENING SET | Нет на складе | |
| 293 | 445657 | TONGUE | Нет на складе | |
| 295 | 1426583 | METAL PLATE | Нет на складе | |
| 300 | 836184 | SUPPORT TRESTLE | Нет на складе | |
| 301 | 1264273 | MUSHROOM HEAD SCREW | Нет на складе | |
| 302 | 339172 | WASHER | Нет на складе | |
| 303 | 216453 | HEXAGONAL NUT | Нет на складе | |
| 304 | 873578 | HOOD SHEET METAL DIESEL | Нет на складе | |
| 305 | 213799 | HEXAGON SCREW | Нет на складе | |
| 306 | 260983 | WASHER | Нет на складе | |
| 307 | 216445 | HEXAGONAL NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
