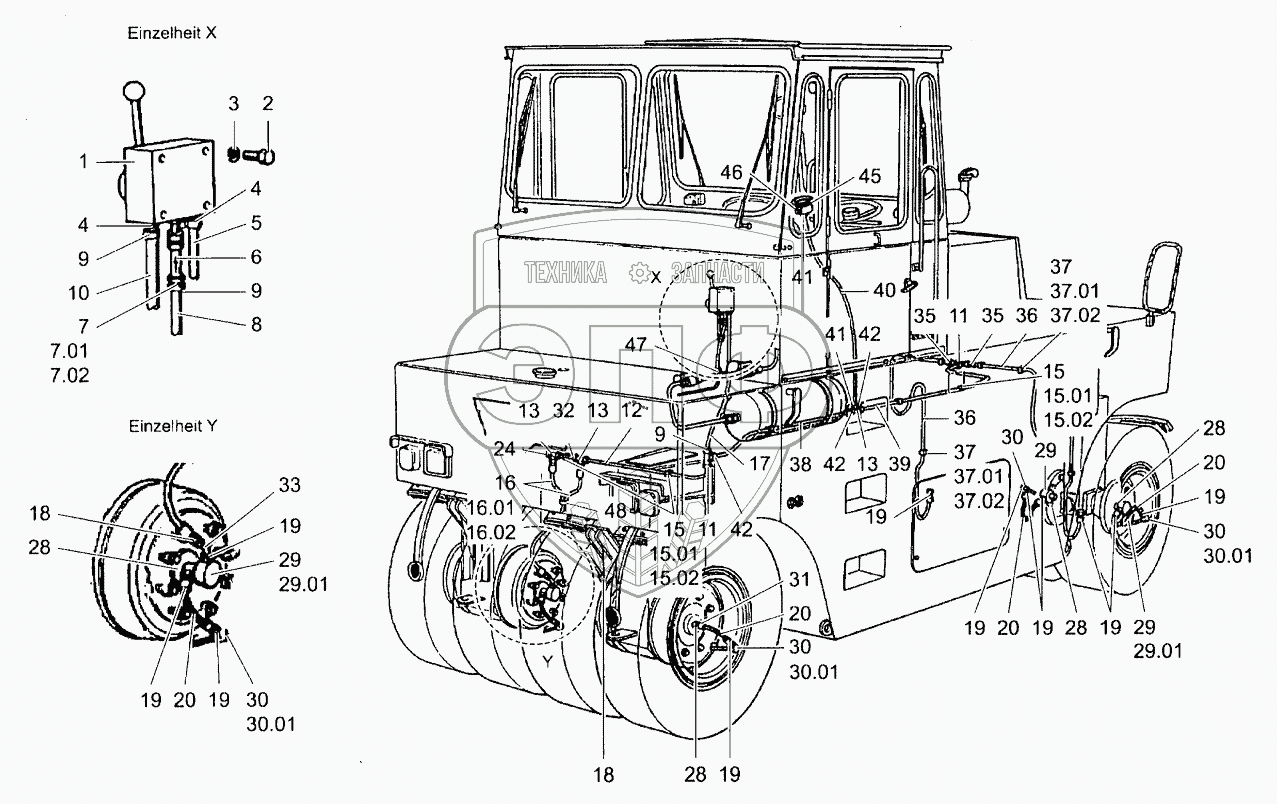

Каталог запасных частей к технике: HAMM GRW 10. TIRE FILLING SYSTEM
1
2
3
4
4
5
6
7
7 01
7.02
8
9
9
9
10
11
11
12
13
13
13
15
15
15.01
15.01
15.02
15.02
16
16.01
16.02
17
18
18
19
19
19
19
19
19
19
19
19
20
20
20
20
24
28
28
28
28
29
29
29
29.01
29.01
30
30
30
30
30.01
30.01
30.01
31
32
33
35
35
36
36
37
37
37.01
37.01
37.02
37.02
38
39
40
41
41
42
42
42
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 701130 | VALVE | Нет на складе | |
| 2 | 213748 | HEXAGON SCREW | Нет на складе | |
| 3 | 216674 | SPRING RING | Нет на складе | |
| 4 | 444006 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 5 | 2041265 | PIPE | Нет на складе | |
| 6 | 261777 | NON-RETURN VALVE | Нет на складе | |
| 7 | 418382 | SCREW CONNECTION | Нет на складе | |
| 7 01 | 206822 | UNION NUT | Нет на складе | |
| 7.02 | 206946 | CUTTING RING | Нет на складе | |
| 8 | 278882 | PLASTIC PIPE | Нет на складе | |
| 9 | 278866 | SLEEVE | Нет на складе | |
| 10 | 278882 | PLASTIC PIPE | Нет на складе | |
| 11 | 386960 | T-CONNECTOR | Нет на складе | |
| 12 | 2027253 | PIPE | Нет на складе | |
| 13 | 206210 | EQUAL TEE | Нет на складе | |
| 15 | 314129 | HALF-CLIP | Нет на складе | |
| 15.01 | 314064 | HEXAGON SCREW | Нет на складе | |
| 15.02 | 313998 | TOP COVER | Нет на складе | |
| 16 | 224367 | HOSE | Нет на складе | |
| 16.01 | 206911 | CUTTING RING | Нет на складе | |
| 16.02 | 206806 | UNION NUT | Нет на складе | |
| 17 | 278882 | PLASTIC PIPE | Нет на складе | |
| 18 | 206512 | STRAIGHT COUPLING | Нет на складе | |
| 19 | 205303 | STRAIGHT SCREWED SOCKET | Нет на складе | |
| 20 | 224375 | HOSE | Нет на складе | |
| 24 | 366633 | FILLER CAP | Нет на складе | |
| 28 | 202193 | O-RING SEAL | Нет на складе | |
| 29 | 883034 | ROTOR | Нет на складе | |
| 29.01 | 1256289 | SHAFT SEAL | Нет на складе | |
| 30 | 577944 | PRESSURE PROTECTION VALVE | Нет на складе | |
| 30.01 | 241296 | SET OF SEALS | Нет на складе | |
| 31 | 206520 | REDUCING PIECE | Нет на складе | |
| 32 | 681857 | PIPE | Нет на складе | |
| 33 | 681318 | PIPE | Нет на складе | |
| 35 | 317586 | REDUCING CONNECTOR | Нет на складе | |
| 36 | 278750 | HOSE | Нет на складе | |
| 37 | 313947 | HALF-CLIP | Нет на складе | |
| 37.01 | 314013 | TOP COVER | Нет на складе | |
| 37.02 | 314072 | HEXAGON SCREW | Нет на складе | |
| 38 | 278882 | PLASTIC PIPE | Нет на складе | |
| 39 | 278882 | PLASTIC PIPE | Нет на складе | |
| 40 | 278874 | PLASTIC PIPE | Нет на складе | |
| 41 | 278858 | SLEEVE | Нет на складе | |
| 42 | 278866 | SLEEVE | Нет на складе | |
| 45 | 210048 | MANOMETER | Нет на складе | |
| 46 | 231746 | LAMP | Нет на складе | |
| 47 | 206946 | CUTTING RING | Нет на складе | |
| 48 | 267341 | WIRE FASTENER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
