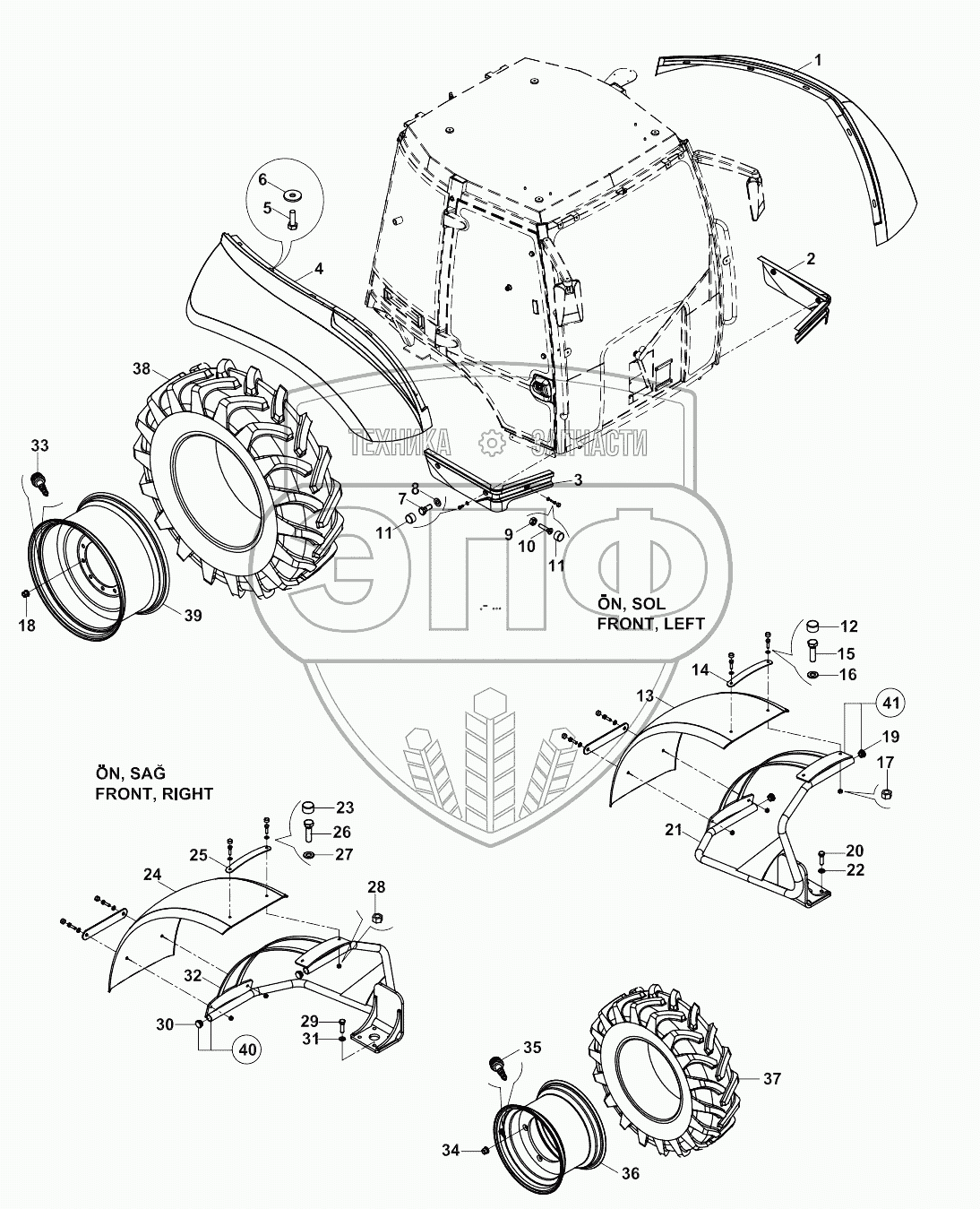

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. WHEEL & FENDERS A19001-
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
34
34
34
35
36
36
36
36
37
38
38
38
38
39
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 020/40248 | Fender, rear, sol | Нет на складе | |
| 2 | 020/40611 | Guard, left | Нет на складе | |
| 3 | 020/40610 | Guard, right | Нет на складе | |
| 4 | 020/40243 | Fender, rear, right | Нет на складе | |
| 5 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 6 | N03/0720006 | WASHER | Нет на складе | |
| 7 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 8 | N03/0020011 | Washer, Pln. | Нет на складе | |
| 9 | N02/3580182 | Nut | Нет на складе | |
| 10 | N04/3701346 | SCREW M6x25 | Нет на складе | |
| 11 | 814/00155 | Cover, Bolt | Нет на складе | |
| 12 | 814/00155 | Cover, Bolt | Нет на складе | |
| 13 | F99/50520 | Fender, front, left | Нет на складе | |
| 14 | 020/12649 | Mounting plate | Нет на складе | |
| 15 | N01/0232162 | Bolt, Hex. | Нет на складе | |
| 16 | N03/0020111 | Washer, Pln. | Нет на складе | |
| 17 | N02/5910062 | Nut | Нет на складе | |
| 18 | 804/09600 | Nut | Нет на складе | |
| 19 | 814/00158 | Plug | Нет на складе | |
| 20 | N01/0233614 | Bolt | Нет на складе | |
| 21 | 019/92877 | Fender bracket, rear, left | Нет на складе | |
| 21 | 019/92878 | Fender bracket, rear, left | Нет на складе | |
| 22 | N03/0020035 | Washer | Нет на складе | |
| 23 | 814/00155 | Cover, Bolt | Нет на складе | |
| 24 | F99/50520 | Fender, front, right | Нет на складе | |
| 25 | 020/12649 | Mounting plate | Нет на складе | |
| 26 | N01/0232162 | Bolt, Hex. | Нет на складе | |
| 27 | N03/0020111 | Washer, Pln. | Нет на складе | |
| 28 | N02/5910062 | Nut | Нет на складе | |
| 29 | N01/0233614 | Bolt | Нет на складе | |
| 30 | 814/00158 | Plug | Нет на складе | |
| 31 | N03/0020035 | Washer | Нет на складе | |
| 32 | 019/92876 | Fender bracket, rear, right | Нет на складе | |
| 32 | 019/92879 | Fender bracket, rear, right | Нет на складе | |
| 33 | F99/06200 | VALVE | Нет на складе | |
| 34 | F06/10519 | Nut | Нет на складе | |
| 34 | 804/09600 | Nut | Нет на складе | |
| 35 | F99/06200 | VALVE | Нет на складе | |
| 36 | F41/90725 | Rim, wheel,front | Нет на складе | |
| 36 | F41/90726 | Rim, wheel,front | Нет на складе | |
| 37 | F42/21500 | Tyre, front | Нет на складе | |
| 38 | F42/64200 | TYRE, REAR | Нет на складе | |
| 38 | F42/63400 | Tyre, rear | Нет на складе | |
| 39 | F41/90967 | Rim, wheel, rear | Нет на складе | |
| 39 | F41/90969 | Rim, wheel, rear | Нет на складе | |
| 40 | 018/90703 | Fender bracket, rear, right, assy | Нет на складе | |
| 41 | 018/90702 | Fender bracket, rear, left, assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
