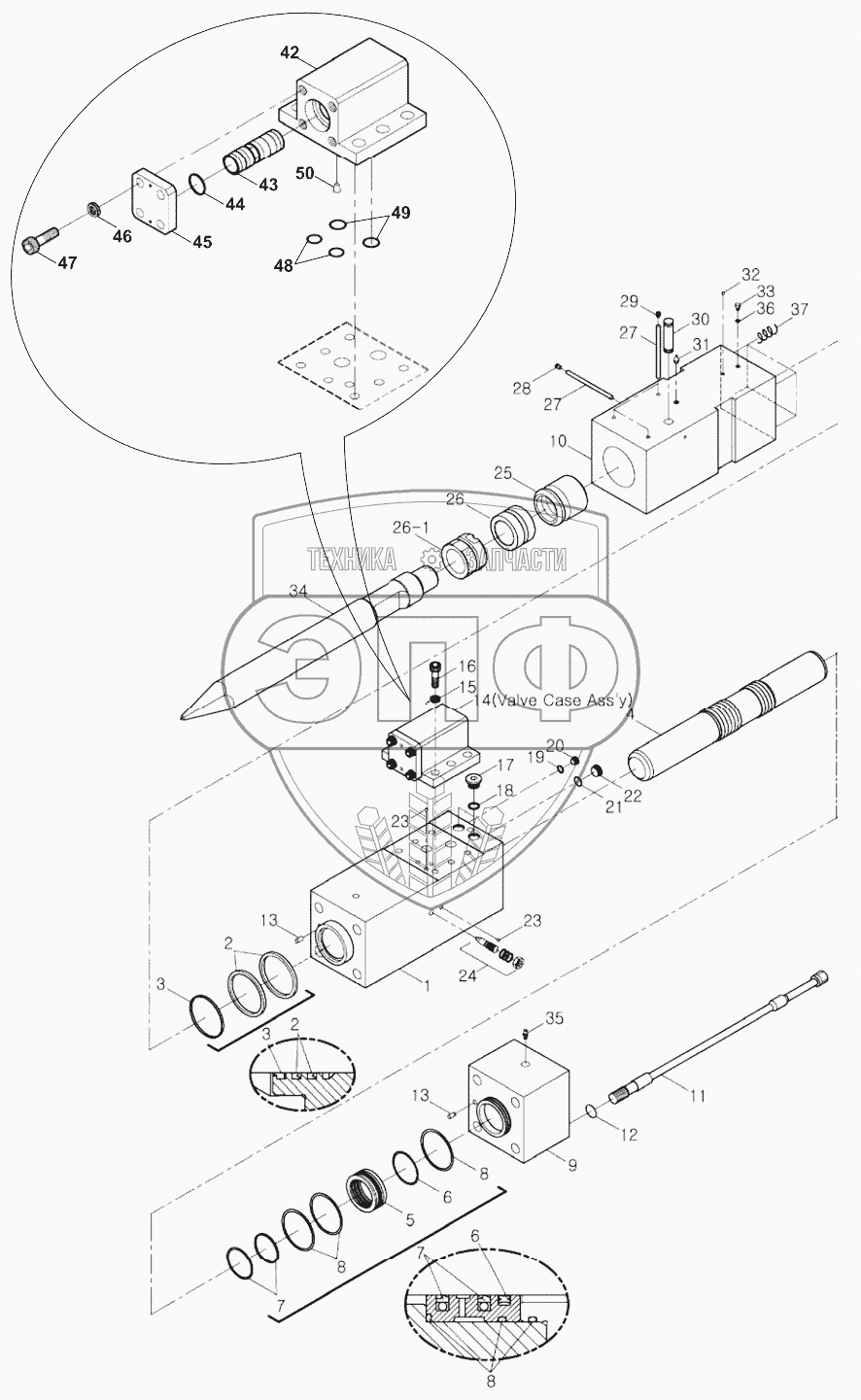

Каталог запасных частей к технике: Hidromek 102S MAESTRO. BREAKER, DEMO DMB50 A80001 -
28
29
30
31
32
33
34
35
36
37
27
27
42
43
44
45
46
47
48
49
50
15
2
2
3
3
4
5
6
6
7
7
8
8
8
9
10
11
12
13
13
1
16
17
18
19
20
21
22
23
23
24
25
26
26-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 38 | S45/15384 | Seal kit, all | Нет на складе | |
| 28 | S45/15096 | Plug, screw+rubber | Нет на складе | |
| 29 | S45/15086 | Plug, screw+rubber | Нет на складе | |
| 30 | S45/15490 | Pin chisel | Нет на складе | |
| 31 | S45/15020 | Grease nipple | Нет на складе | |
| 32 | S45/15015 | Plug hollow | Нет на складе | |
| 33 | S45/15418 | Air cap ass'y | Нет на складе | |
| 34 | S45/15435 | Chisel | Нет на складе | |
| 34-1 | S45/15440 | Chisel | Нет на складе | |
| 34-2 | S45/15445 | Chisel | Нет на складе | |
| 34-3 | S45/15430 | Chisel | Нет на складе | |
| 35 | S45/15502 | Screw coupling | Нет на складе | |
| 36 | S45/14927 | O-ring | Нет на складе | |
| 37 | S45/15505 | Heli coil | Нет на складе | |
| 27 | S45/15460 | Pin stop | Нет на складе | |
| 39 | S45/15385 | Seal kit, cylinder | Нет на складе | |
| 40 | S45/15485 | Seal kit, valve case | Нет на складе | |
| 41 | S45/15492 | Through bolt set | Нет на складе | |
| 42 | S45/15366 | Case, valve | Нет на складе | |
| 43 | S45/15365 | Valve | Нет на складе | |
| 44 | S45/15404 | O-ring | Нет на складе | |
| 45 | S45/15370 | Plate, valve | Нет на складе | |
| 46 | S45/15470 | Washer, nord lock | Нет на складе | |
| 47 | S45/15480 | Bolt, socket | Нет на складе | |
| 48 | S45/14929 | O-ring | Нет на складе | |
| 49 | S45/15475 | O-ring | Нет на складе | |
| 50 | S45/15501 | Plug, choke | Нет на складе | |
| 15 | S45/15470 | Washer, nord lock | Нет на складе | |
| 2 | S45/15402 | U-packing | Нет на складе | |
| 3 | S45/15403 | Dust seal | Нет на складе | |
| 4 | S45/15421 | Piston | Нет на складе | |
| 5 | S45/15422 | Bush, cylinder | Нет на складе | |
| 6 | S45/15407 | Quad ring | Нет на складе | |
| 7 | S45/15408 | Seal step | Нет на складе | |
| 8 | S45/15401 | O-ring | Нет на складе | |
| 9 | S45/15355 | Cap head | Нет на складе | |
| 10 | S45/15360 | Front head | Нет на складе | |
| 11 | S45/15425 | Bolt through | Нет на складе | |
| 12 | S45/15428 | Washer, for t bolt | Нет на складе | |
| 13 | S45/14967 | Pin knock | Нет на складе | |
| 14 | S45/15380 | Valve case assy | Нет на складе | |
| 1 | S45/15350 | Cylinder | Нет на складе | |
| 16 | S45/15480 | Bolt, socket | Нет на складе | |
| 17 | S45/15466 | Plug, hex Socket | Нет на складе | |
| 18 | S45/14936 | O-ring | Нет на складе | |
| 19 | S45/14939 | O-ring | Нет на складе | |
| 20 | S45/15018 | Plug, hex Socket | Нет на складе | |
| 21 | S45/14911 | O-ring | Нет на складе | |
| 22 | S45/15017 | Plug, hex Socket | Нет на складе | |
| 23 | S45/15465 | Plug, holow | Нет на складе | |
| 24 | S45/15035 | Adjust ass'y | Нет на складе | |
| 25 | S45/15455 | Ring thrust | Нет на складе | |
| 26 | S45/15307 | Front cover | Нет на складе | |
| 26-1 | S45/15450 | Front cover | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
