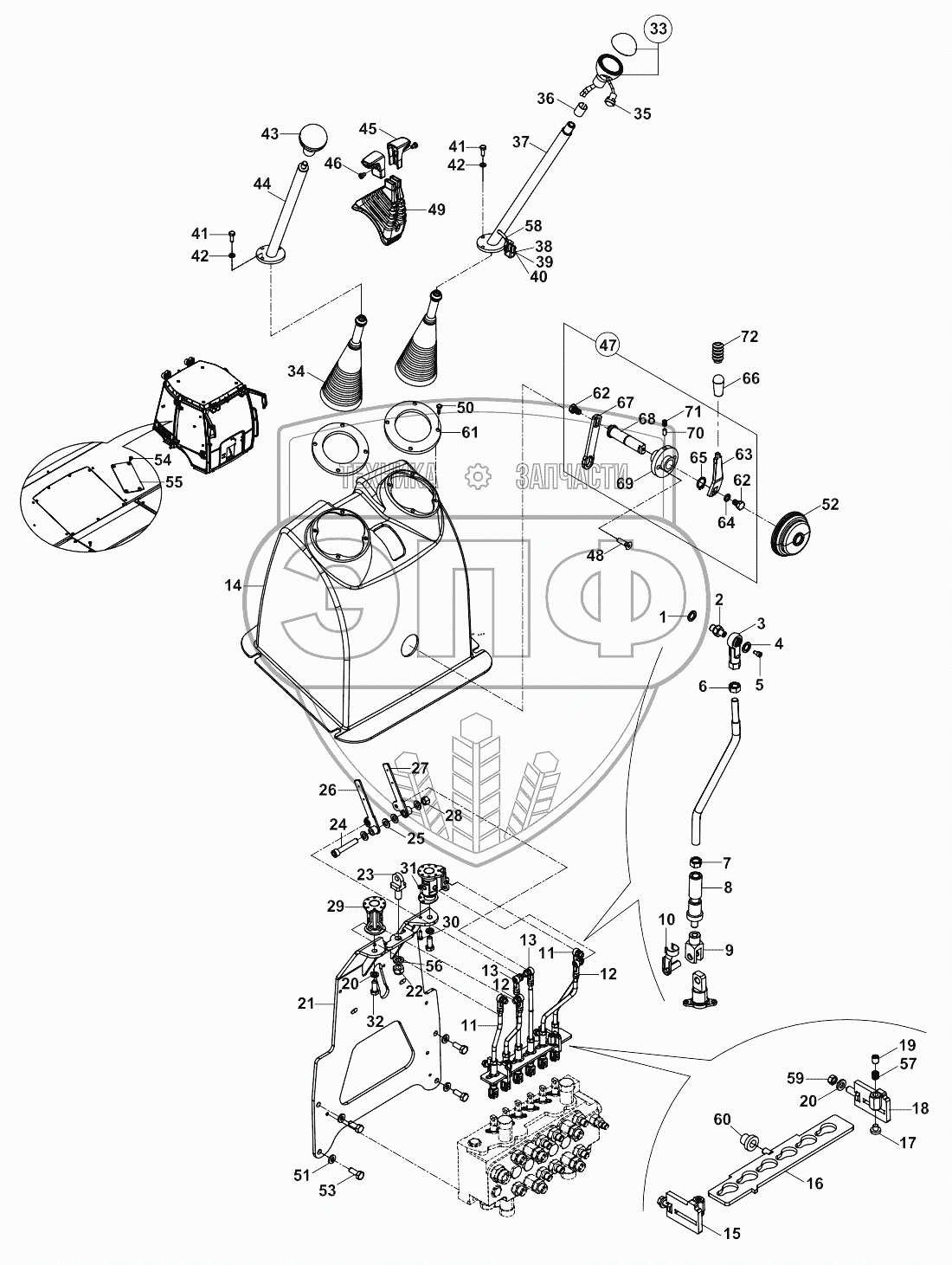

Каталог запасных частей к технике: Hidromek 102S MAESTRO. CONTROL SYSTEM, BACKHOE A80001 -
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | N03/1170019 | WASHER M10 | Нет на складе | |
| 2 | 813/00150 | PIN, JOINT | Нет на складе | |
| 3 | F99/60040 | ROD END | Нет на складе | |
| 4 | N03/0001850 | WASHER | Нет на складе | |
| 5 | N01/5890014 | Bolt | Нет на складе | |
| 6 | N02/3580182 | Nut | Нет на складе | |
| 7 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 8 | 810/14454 | Pin, clevis | Нет на складе | |
| 9 | F99/60050 | Knurling Tool | Нет на складе | |
| 10 | F99/60055 | Knuckle Pin | Нет на складе | |
| 11 | 020/21563 | Rod | Нет на складе | |
| 12 | 020/21563 | Rod | Нет на складе | |
| 13 | 020/21528 | Rod | Нет на складе | |
| 14 | 020/40626 | Protection cover | Нет на складе | |
| 15 | 019/91576 | Plate | Нет на складе | |
| 16 | 019/91579 | Locking plate | Нет на складе | |
| 17 | F99/77905 | FRICTION PLATE | Нет на складе | |
| 18 | 019/91577 | Plate | Нет на складе | |
| 19 | N04/3120794 | SETSCREW | Нет на складе | |
| 20 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 21 | 019/29294 | Mounting plate | Нет на складе | |
| 22 | N02/5910182 | Nut | Нет на складе | |
| 23 | 020/21415 | Handle | Нет на складе | |
| 24 | N01/0380914 | Bolt | Нет на складе | |
| 25 | N03/0312201 | WASHER | Нет на складе | |
| 26 | 019/91404 | Lever, left | Нет на складе | |
| 27 | 019/91403 | Lever, right | Нет на складе | |
| 28 | N02/59100122 | Nut | Нет на складе | |
| 29 | 019/29277 | Joint | Нет на складе | |
| 30 | N01/0231514 | Bolt, Hex. | Нет на складе | |
| 31 | N02/5910050 | Nut | Нет на складе | |
| 32 | N01/0232846 | Bolt, Hex. | Нет на складе | |
| 33 | F99/20013 | Lever, knob | Нет на складе | |
| 34 | 810/28556 | Gaiter | Нет на складе | |
| 35 | 554/00430 | BUTTON, HORN | Нет на складе | |
| 36 | F99/20002 | RING | Нет на складе | |
| 37 | 019/91398 | Lever | Нет на складе | |
| 38 | 506/06000 | CONNECTOR | Нет на складе | |
| 39 | 506/10001 | Lock | Нет на складе | |
| 40 | 529/19500 | Plug | Нет на складе | |
| 41 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 42 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 43 | F99/20014 | Knob | Нет на складе | |
| 44 | 019/91397 | Lever | Нет на складе | |
| 45 | F99/40411 | Lever | Нет на складе | |
| 46 | N04/4061070 | Bolt | Нет на складе | |
| 47 | F99/20040 | Lever locking, assy | Нет на складе | |
| 48 | N04/4320520 | Screw | Нет на складе | |
| 49 | 810/28582 | Gaiter | Нет на складе | |
| 50 | N13/0165180 | PLUG | Нет на складе | |
| 51 | N03/1170025 | WASHER M12 | Нет на складе | |
| 52 | 810/30017 | Gaiter | Нет на складе | |
| 53 | N01/0232822 | Bolt, Hex. | Нет на складе | |
| 54 | N04/4330506 | Screw | Нет на складе | |
| 55 | 020/02851 | Cover | Нет на складе | |
| 56 | N03/1170029 | WASHER M16 | Нет на складе | |
| 57 | 807/06615 | SPRING | Нет на складе | |
| 58 | 018/53531 | Control levers, button harness | Нет на складе | |
| 59 | N02/5910086 | Nut | Нет на складе | |
| 60 | F99/77906 | NOISE PREVENTIVE | Нет на складе | |
| 61 | 020/02494 | Bracket | Нет на складе | |
| 62 | N01/0232078 | Bolt | Нет на складе | |
| 63 | 020/20714 | LEVER, LOCKING | Нет на складе | |
| 64 | N03/0810014 | Washer | Нет на складе | |
| 65 | N05/0020035 | RETAINING RING | Нет на складе | |
| 66 | F99/20006 | Knob | Нет на складе | |
| 67 | 020/01070 | BRACKET | Нет на складе | |
| 68 | 810/14429 | PIN, CLEVIS | Нет на складе | |
| 69 | 019/29246 | Wedge | Нет на складе | |
| 70 | F99/77925 | VIBRATION PREVENTIVE | Нет на складе | |
| 71 | N04/3120686 | Pin | Нет на складе | |
| 72 | 810/30015 | GAITER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
