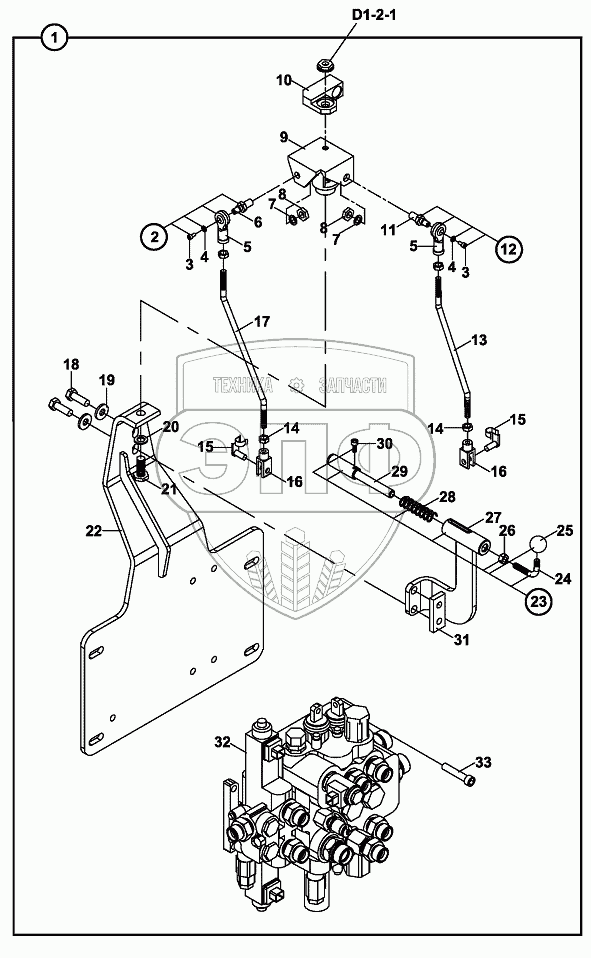

Каталог запасных частей к технике: Hidromek HMK 102S. CONTROL MECHANISM, LOADER- WITH JOYSTICK CONTROL
1
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 018/29235 | CONTROL MECHANISM, LOADER, ASSY | Нет на складе | |
| 2 | 018/29200 | ROD END, ASSY | Нет на складе | |
| 3 | N01/5870014 | Bolt, Cylinder Head | Нет на складе | |
| 4 | N03/0001850 | WASHER | Нет на складе | |
| 5 | F99/60040 | ROD END | Нет на складе | |
| 6 | 020/20162 | PIN, JOINT | Нет на складе | |
| 7 | N03/1170019 | WASHER M10 | Нет на складе | |
| 8 | N02/3570218 | Nut, Hex. | Нет на складе | |
| 9 | 019/91547 | 4 WAY JOINT | Нет на складе | |
| 10 | 020/20718 | BRACKET | Нет на складе | |
| 11 | 813/00150 | PIN, JOINT | Нет на складе | |
| 12 | 018/29191 | ROD END | Нет на складе | |
| 13 | 020/30439 | ROD | Нет на складе | |
| 14 | N02/3570182 | Nut, Hex. | Нет на складе | |
| 15 | F99/60055 | Knuckle Pin | Нет на складе | |
| 16 | F99/60050 | Knurling Tool | Нет на складе | |
| 17 | 020/30441 | ROD | Нет на складе | |
| 18 | N01/0222486 | BOLT M10x30 | Нет на складе | |
| 19 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 20 | N03/1170025 | WASHER M12 | Нет на складе | |
| 21 | N01/0222846 | Bolt, Hex. | Нет на складе | |
| 22 | 019/29228 | MOUNTING PLATE | Нет на складе | |
| 23 | 018/29239 | SAFETY CATCH, ASSY | Нет на складе | |
| 24 | 020/20719 | LEVER | Нет на складе | |
| 25 | F99/20005 | KNOB | Нет на складе | |
| 26 | N02/3570182 | Nut, Hex. | Нет на складе | |
| 27 | 019/29239 | BODY | Нет на складе | |
| 28 | 807/06710 | SPRING | Нет на складе | |
| 29 | 810/14425 | SHAFT | Нет на складе | |
| 30 | N01/5870170 | Bolt, Cylinder Head | Нет на складе | |
| 31 | 020/20809 | MOUNTING PLATE | Нет на складе | |
| 32 | CONTROL VALVE | CONTROL VALVE, LOADER | Нет на складе | |
| 33 | N01/5870866 | BOLT M10x50 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
