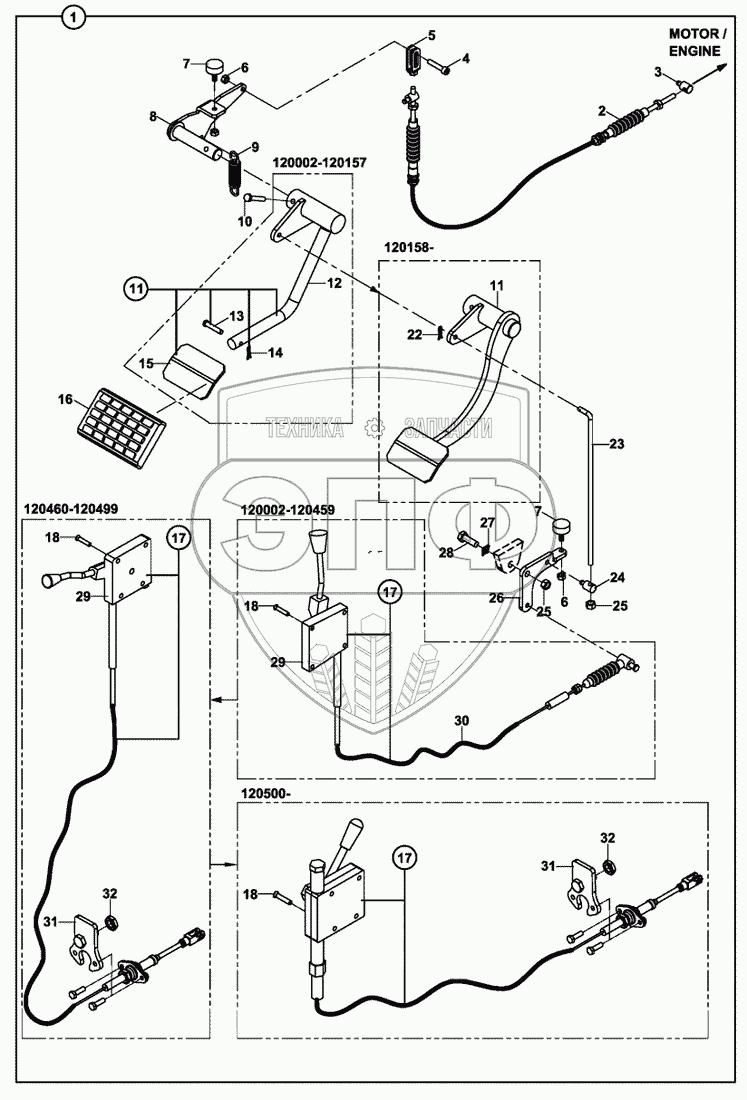

Каталог запасных частей к технике: Hidromek HMK 102S. HAND THROTTLE AND ACCELERATOR PEDAL
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
16
17
17
17
17
17
17
17
18
18
18
22
23
24
25
26
27
28
29
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 018/29059 | HAND THROTTLE AND ACCELERATOR PEDAL | Нет на складе | |
| 2 | F31/12010 | KIT, THROTTLE CABLE | Нет на складе | |
| 3 | 801/00500 | PIN, FOOT THROTTLE | Нет на складе | |
| 4 | N01/5870350 | Bolt | Нет на складе | |
| 5 | 019/91445 | PLATE | Нет на складе | |
| 6 | N02/5900050 | Nut, Hex. | Нет на складе | |
| 7 | 810/40057 | Cover | Нет на складе | |
| 8 | 019/91443 | MOUNTING BRACKET | Нет на складе | |
| 9 | 807/02404 | SPRING | Нет на складе | |
| 10 | N01/0370266 | BOLT, M6x35 | Нет на складе | |
| 11 | 018/29053 | PEDAL LEVER | Нет на складе | |
| 11 | 019/91439 | PEDAL LEVER | Нет на складе | |
| 16 | 810/40080 | PEDAL COVER | Нет на складе | |
| 17 | F31/13106 | HAND THROTTLE MECHANISM, ASSY | Нет на складе | |
| 17 | F31/13107 | HAND THROTTLE MECHANISM, ASSY | Нет на складе | |
| 17 | F31/13102 | HAND THROTTLE MECHANISM, ASSY | Нет на складе | |
| 18 | N04/3701346 | SCREW M6x25 | Нет на складе | |
| 22 | N06/1002015 | Pin, Split | Нет на складе | |
| 23 | 020/30432 | MECHANISM ROD | Нет на складе | |
| 24 | 801/00506 | PIN | Нет на складе | |
| 25 | N02/5900062 | Washer, Pln. | Нет на складе | |
| 26 | 019/91447 | MOUNTING BRACKET | Нет на складе | |
| 27 | F99/60200 | PLATE | Нет на складе | |
| 28 | N01/0222138 | Bolt, Hex. | Нет на складе | |
| 29 | F31/13000 | Lever Ass'y | Нет на складе | |
| 30 | F31/14102 | CABLE, HAND THROTTLE | Нет на складе | |
| 31 | 019/92801 | PLATE | Нет на складе | |
| 32 | N02/5900086 | Nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
