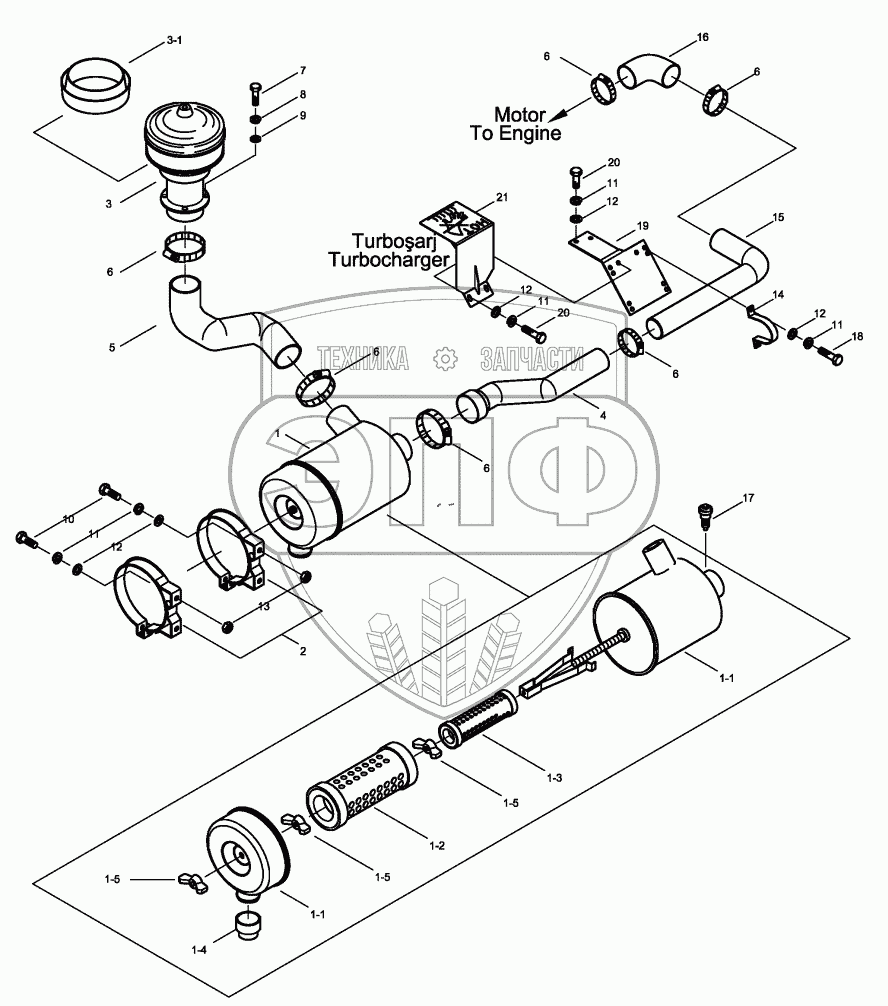

Каталог запасных частей к технике: Hidromek HMK 200W. AIR INTAKE MOUNTING
1
1-1
1-1
1-2
1-3
1-4
1-5
1-5
1-5
2
3
3-1
4
5
6
6
6
6
6
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H342200200 | Air Cleaning Assy | Нет на складе | |
| 1-1 | H342200300 | Air Cleaner Body | Нет на складе | |
| 1-2 | H342200400 | Element-P | Нет на складе | |
| 1-3 | H342200500 | Element-S | Нет на складе | |
| 1-4 | H342200601 | Vacuator | Нет на складе | |
| 1-5 | N02/8080134 | Nut | Нет на складе | |
| 2 | H342200801 | Band | Нет на складе | |
| 3 | H342200900 | Pre Cleaner Assy | Нет на складе | |
| 3-1 | H349039002 | Collector, Pre Clean. | Нет на складе | |
| 4 | H342201100 | Hose, Air Cleaner | Нет на складе | |
| 5 | H342201000 | Hose, Pre Cleaner | Нет на складе | |
| 6 | N07/4120140 | Band | Нет на складе | |
| 7 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 8 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 9 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 10 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 11 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 12 | N03/0100021 | Washer, Pln. | Нет на складе | |
| 13 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 14 | H342201300 | Band | Нет на складе | |
| 15 | H342201200 | Pipe | Нет на складе | |
| 16 | H342201700 | Hose, Air Cleaner | Нет на складе | |
| 17 | H348002400 | Dust Indicator | Нет на складе | |
| 18 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 19 | H342201400 | Bracket | Нет на складе | |
| 20 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 21 | H342202300 | Heat Protection Plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
