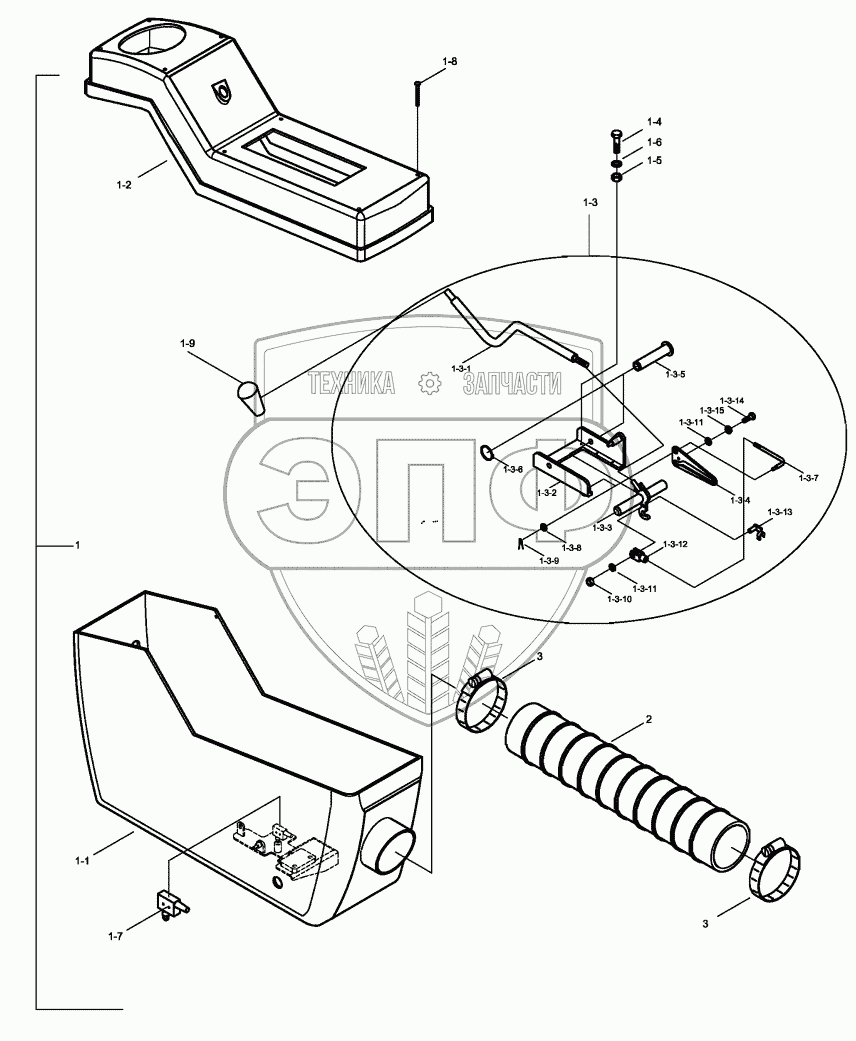

Каталог запасных частей к технике: Hidromek HMK 200W. CONSOLE BOX (L/H)
1
1-1
1-2
1-3
1.3.1
1.3.2
1.3.3
1.3.4
1.3.5
1.3.6
1.3.7
1.3.8
1.3.9
1.3.10
1.3.11
1.3.11
1.3.12
1.3.13
1.3.14
1.3.15
1-4
1-5
1-6
1-7
1-8
1-9
2
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H346102001 | Console Box Ass'y,L/H | Нет на складе | |
| 1-1 | H346102101 | Console, Bottom, L/H | Нет на складе | |
| 1-2 | H346102203 | Console, Up, L/H | Нет на складе | |
| 1-3 | H346102300 | Safety Lever Ass'y | Нет на складе | |
| 1.3.1 | H346109001 | Lever | Нет на складе | |
| 1.3.2 | H346114000 | Bracket | Нет на складе | |
| 1.3.3 | H346114500 | Lever Housing | Нет на складе | |
| 1.3.4 | H346115600 | Key | Нет на складе | |
| 1.3.5 | H346115700 | Lever Shaft | Нет на складе | |
| 1.3.6 | N05/0760012 | Retaining Ring | Нет на складе | |
| 1.3.7 | H346115800 | Lever,Key | Нет на складе | |
| 1.3.8 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 1.3.9 | N06/1001615 | Pin, Split | Нет на складе | |
| 1.3.10 | N02/3570182 | Nut, Hex. | Нет на складе | |
| 1.3.11 | N03/0100016 | Washer, Pln. | Нет на складе | |
| 1.3.12 | F99/60050 | Knurling Tool | Нет на складе | |
| 1.3.13 | F99/60055 | Knuckle Pin | Нет на складе | |
| 1.3.14 | N01/0232078 | Bolt | Нет на складе | |
| 1.3.15 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 1-4 | N01/0221514 | Bolt, Hex. | Нет на складе | |
| 1-5 | N02/3570158 | Nut, Hex. | Нет на складе | |
| 1-6 | N06/0100013 | Washer, Pln. | Нет на складе | |
| 1-7 | H346116100 | Locking Ass'y | Нет на складе | |
| 1-8 | N01/5870352 | Bolt, Hex. | Нет на складе | |
| 1-9 | F99/20006 | Knob | Нет на складе | |
| 2 | H346106600 | Hose, Console | Нет на складе | |
| 3 | N07/4060080 | Clamp | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
