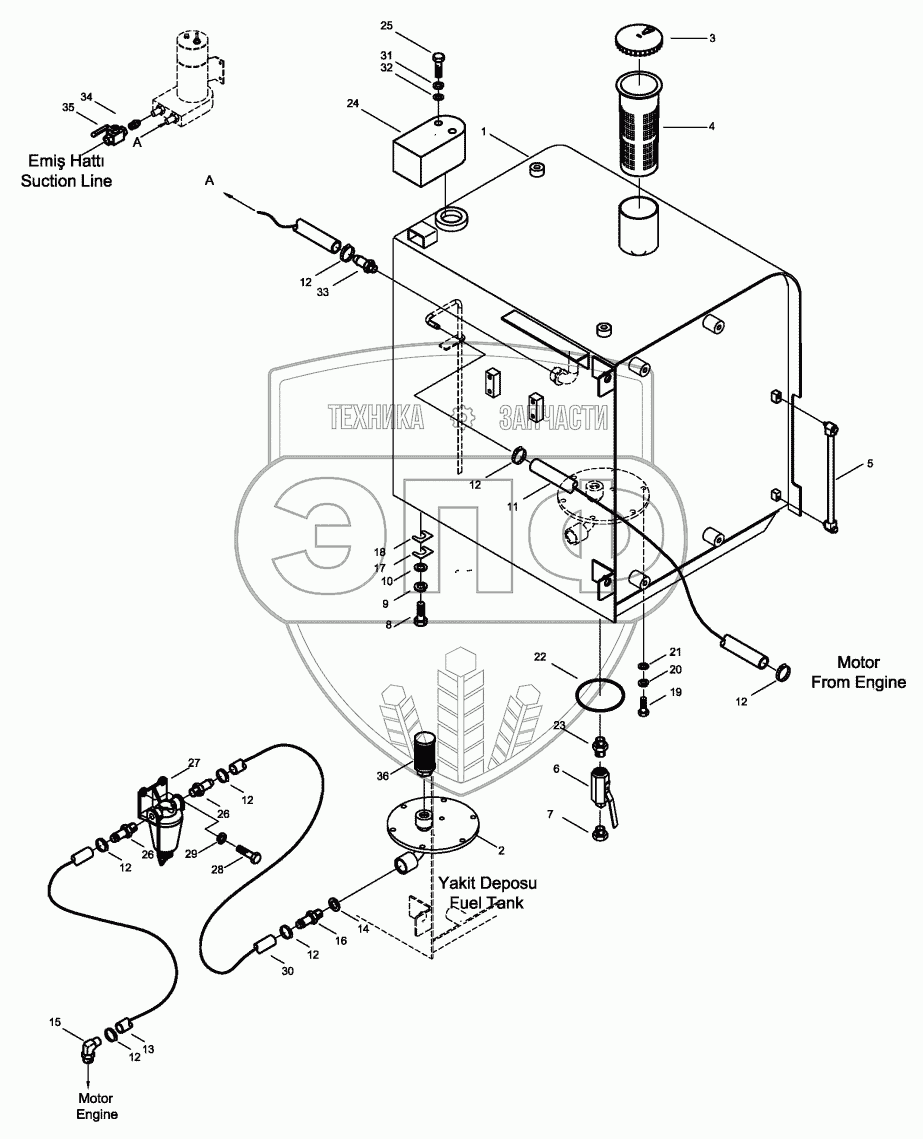

Каталог запасных частей к технике: Hidromek HMK 200W. FUEL TANK MOUNTING AND FUEL LINE
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H342500302 | Tank W.A., Fuel | Нет на складе | |
| 1 | H342500301 | Tank W.A., Fuel | Нет на складе | |
| 2 | H342502601 | Cover, Suction | Нет на складе | |
| 2 | H342502600 | Cover, Suction | Нет на складе | |
| 3 | H342503001 | Cap, Fuel | Нет на складе | |
| 4 | H342503101 | Filter | Нет на складе | |
| 5 | H342503201 | Level Gauge | Нет на складе | |
| 6 | N14/0010600 | Cock Valve Ass'y | Нет на складе | |
| 7 | N16/X181004 | Plug | Нет на складе | |
| 8 | N01/0233566 | Bolt, Hex. | Нет на складе | |
| 9 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 10 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 11 | H342503400 | Hose | Нет на складе | |
| 12 | N07/4016025 | Clamp | Нет на складе | |
| 13 | H342503500 | Hose Fuel | Нет на складе | |
| 13 | H342503501 | Hose Fuel | Нет на складе | |
| 14 | N03/0000030 | Washer | Нет на складе | |
| 15 | H342503601 | Elbow | Нет на складе | |
| 16 | H342503800 | Connector | Нет на складе | |
| 16 | H342503801 | Connector | Нет на складе | |
| 17 | H341206300 | Shim | Нет на складе | |
| 18 | H341206400 | Shim | Нет на складе | |
| 19 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 20 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 21 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 22 | N10/2016957 | O-Ring | Нет на складе | |
| 23 | N16/K440106 | Connector | Нет на складе | |
| 24 | H342504000 | Cover | Нет на складе | |
| 25 | N01/0221514 | Bolt, Hex. | Нет на складе | |
| 26 | H342504600 | Connector | Нет на складе | |
| 27 | H342504700 | Filter, Fuel | Нет на складе | |
| 28 | N01/0222114 | Bolt, Hex. | Нет на складе | |
| 29 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 30 | H342504800 | Hose | Нет на складе | |
| 31 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 32 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 33 | H342505300 | Connector | Нет на складе | |
| 34 | N16/K440108 | Connector | Нет на складе | |
| 35 | N14/0010600 | Cock Valve Ass'y | Нет на складе | |
| 36 | H342505500 | Filter | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
