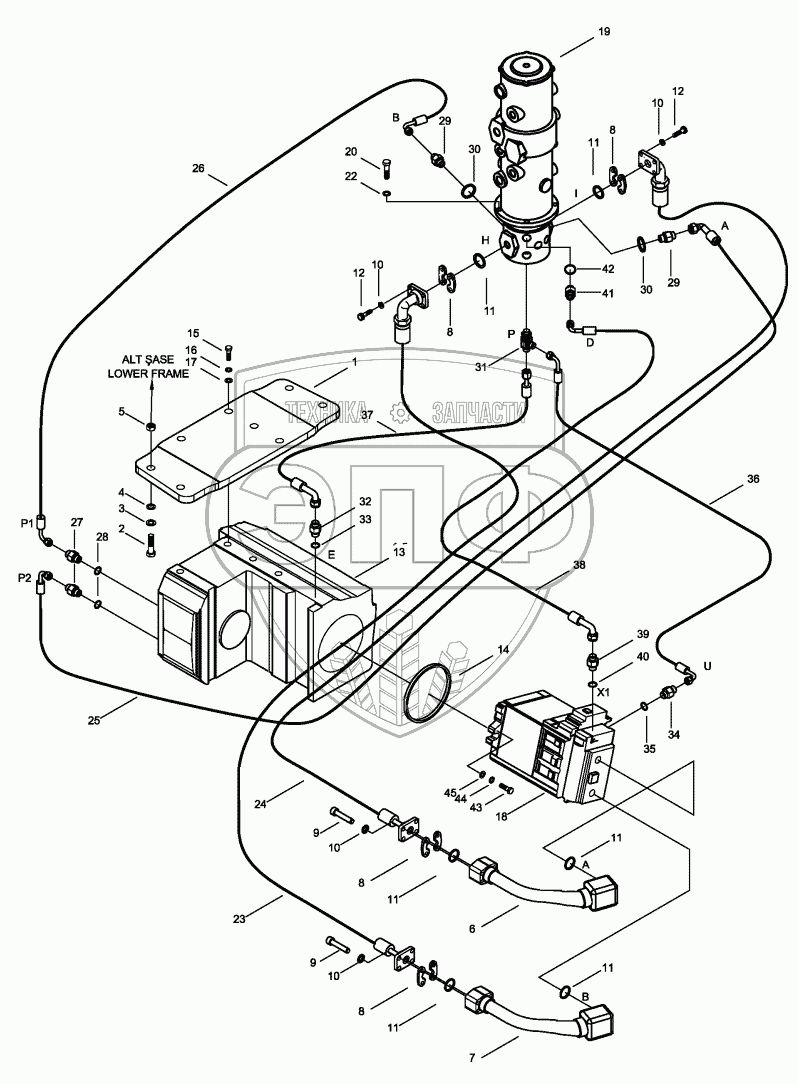

Каталог запасных частей к технике: Hidromek HMK 200W. LOWER FRAME HYDRAULIC MOUNTING
1
2
3
4
5
6
7
8
8
8
8
9
9
9
10
10
10
10
11
11
11
11
11
11
12
12
12
13
14
15
15
16
16
17
17
18
18
19
20
22
23
24
25
25
26
27
28
29
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H233140100 | Hanger , Transmis. | Нет на складе | |
| 2 | N01/0384686 | Bolt, Hex. | Нет на складе | |
| 3 | N03/0100033 | Washer, Pln. | Нет на складе | |
| 4 | N03/1310017 | Washer, Spr. | Нет на складе | |
| 5 | N02/3570410 | Nut, Hex. | Нет на складе | |
| 6 | H233140200 | Pipe W.A., Upper | Нет на складе | |
| 7 | H233140400 | Pipe W.A., Lower | Нет на складе | |
| 8 | N16/J460104 | Flange, Split | Нет на складе | |
| 9 | N01/5890878 | Bolt, Cyl. Head | Нет на складе | |
| 9 | N01/5891214 | Bolt, Cyl. Hd. | Нет на складе | |
| 10 | N03/0020018 | Washer, Pln. | Нет на складе | |
| 11 | N10/2003335 | O-Ring | Нет на складе | |
| 12 | N01/5890830 | Bolt, Cyl. Hd. | Нет на складе | |
| 12 | N01/5890842 | Bolt, Cylinder Head | Нет на складе | |
| 13 | H233140900 | Transmission | Нет на складе | |
| 14 | N10/2015003 | O-Ring | Нет на складе | |
| 15 | N01/0381754 | Bolt, Hex. | Нет на складе | |
| 15 | N01/0381754 | Bolt, Hex. | Нет на складе | |
| 16 | N03/0100031 | Washer, Pln. | Нет на складе | |
| 16 | N03/0100031 | Washer, Pln. | Нет на складе | |
| 17 | N03/1310016 | Washer, Spr. | Нет на складе | |
| 17 | N03/1310016 | Washer, Spr. | Нет на складе | |
| 18 | H233141000 | Regulating Motor | Нет на складе | |
| 18 | H233141001 | Regulating Motor | Нет на складе | |
| 19 | H233141100 | Turning Joint | Нет на складе | |
| 20 | N01/0233590 | Bolt, Hex. | Нет на складе | |
| 22 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 23 | H233141200 | Hose, Assy | Нет на складе | |
| 24 | H233141300 | Hose, Assy | Нет на складе | |
| 25 | 99T093222 | Hose, Assy | Нет на складе | |
| 25 | 99T092222 | Hose, Assy | Нет на складе | |
| 26 | 99S092218 | Hose, Assy | Нет на складе | |
| 27 | N16/K214454 | Connector | Нет на складе | |
| 28 | N10/2001321 | O-Ring | Нет на складе | |
| 29 | N16/K114342 | Connector | Нет на складе | |
| 30 | N10/2001322 | O-Ring | Нет на складе | |
| 31 | H343201401 | Tee | Нет на складе | |
| 32 | N16/K214455 | Rekor | Нет на складе | |
| 33 | N10/2001122 | O-Ring | Нет на складе | |
| 34 | N16/K214472 | Connector | Нет на складе | |
| 34 | N16/K214473 | Connector | Нет на складе | |
| 35 | N10/2002231 | O-Ring | Нет на складе | |
| 36 | 99S093214 | Hose, Assy | Нет на складе | |
| 37 | 97Q91209 | Hose, Assy | Нет на складе | |
| 38 | 97T091220 | Hose, Assy | Нет на складе | |
| 39 | H233141400 | Connector | Нет на складе | |
| 40 | N10/2001122 | O-Ring | Нет на складе | |
| 41 | N16/K114348 | Connector | Нет на складе | |
| 42 | N10/2001322 | O-Ring | Нет на складе | |
| 43 | N01/0381742 | Bolt, Hex. | Нет на складе | |
| 44 | N03/1310016 | Washer, Spr. | Нет на складе | |
| 45 | N03/0800003 | Washer, Pln. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
