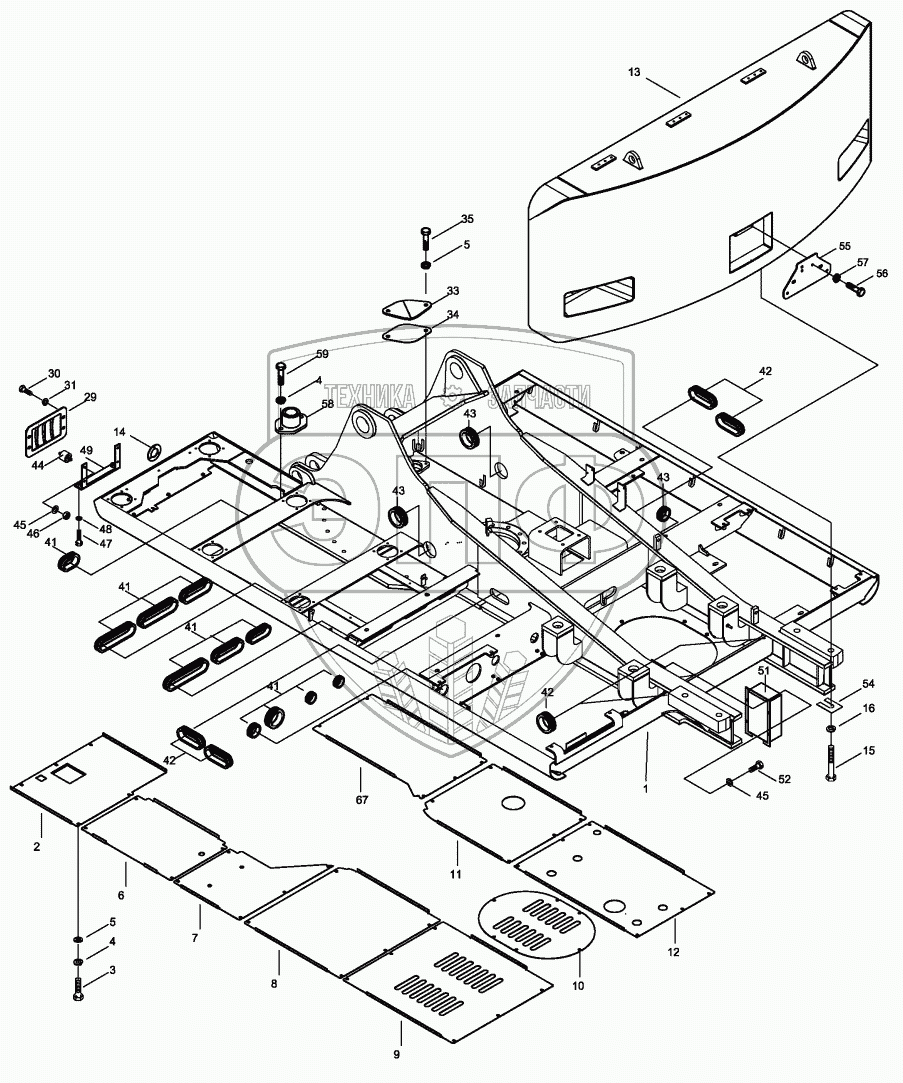

Каталог запасных частей к технике: Hidromek HMK 200W. UPPER FRAME MOUNTING
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
29
30
31
33
34
35
41
41
41
41
42
42
42
43
43
43
44
45
45
46
47
48
49
51
52
54
55
56
57
58
59
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H341000102 | Upper Frame W.A. | Нет на складе | |
| 2 | H341211602 | Cover, Bottom, W.A. | Нет на складе | |
| 3 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 4 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 5 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 6 | H341200302 | Cover, Bottom | Нет на складе | |
| 7 | H341200402 | Cover, Bottom | Нет на складе | |
| 8 | H341200501 | Cover, Bottom | Нет на складе | |
| 9 | H341200600 | Cover, Bottom | Нет на складе | |
| 10 | H341200700 | Cover, Bottom | Нет на складе | |
| 11 | H341200801 | Cover, Bottom | Нет на складе | |
| 12 | H341200900 | Cover, Bottom | Нет на складе | |
| 13 | H231208500 | Counter Weight | Нет на складе | |
| 14 | H341207900 | Gasket | Нет на складе | |
| 15 | H341201200 | Bolt, Weight | Нет на складе | |
| 16 | H341201300 | Washer, Pln. | Нет на складе | |
| 29 | H341201400 | Cover, Lamp | Нет на складе | |
| 30 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 31 | N03/0100016 | Washer, Pln. | Нет на складе | |
| 33 | H341201500 | Cover | Нет на складе | |
| 34 | H341201600 | Gasket | Нет на складе | |
| 35 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 41 | 98Y040120 | Gromet | Нет на складе | |
| 42 | 98Y040130 | Gromet | Нет на складе | |
| 43 | 98Y040140 | Gromet | Нет на складе | |
| 44 | H341212900 | Rubber, Lamp | Нет на складе | |
| 45 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 46 | N02/3570158 | Nut, Hex. | Нет на складе | |
| 47 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 48 | N03/0100021 | Washer, Pln. | Нет на складе | |
| 49 | H341213000 | Plate, Lamp | Нет на складе | |
| 51 | H341213300 | Box, Relay | Нет на складе | |
| 52 | N01/0221442 | Bolt, Hex. | Нет на складе | |
| 54 | H341213600 | Shim | Нет на складе | |
| 55 | H231211000 | Plate, License Plate | Нет на складе | |
| 56 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 57 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 58 | H231211100 | Bush Lock | Нет на складе | |
| 59 | N01/0380602 | Bolt, Hex. | Нет на складе | |
| 67 | H341215301 | Cover, Bottom | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
