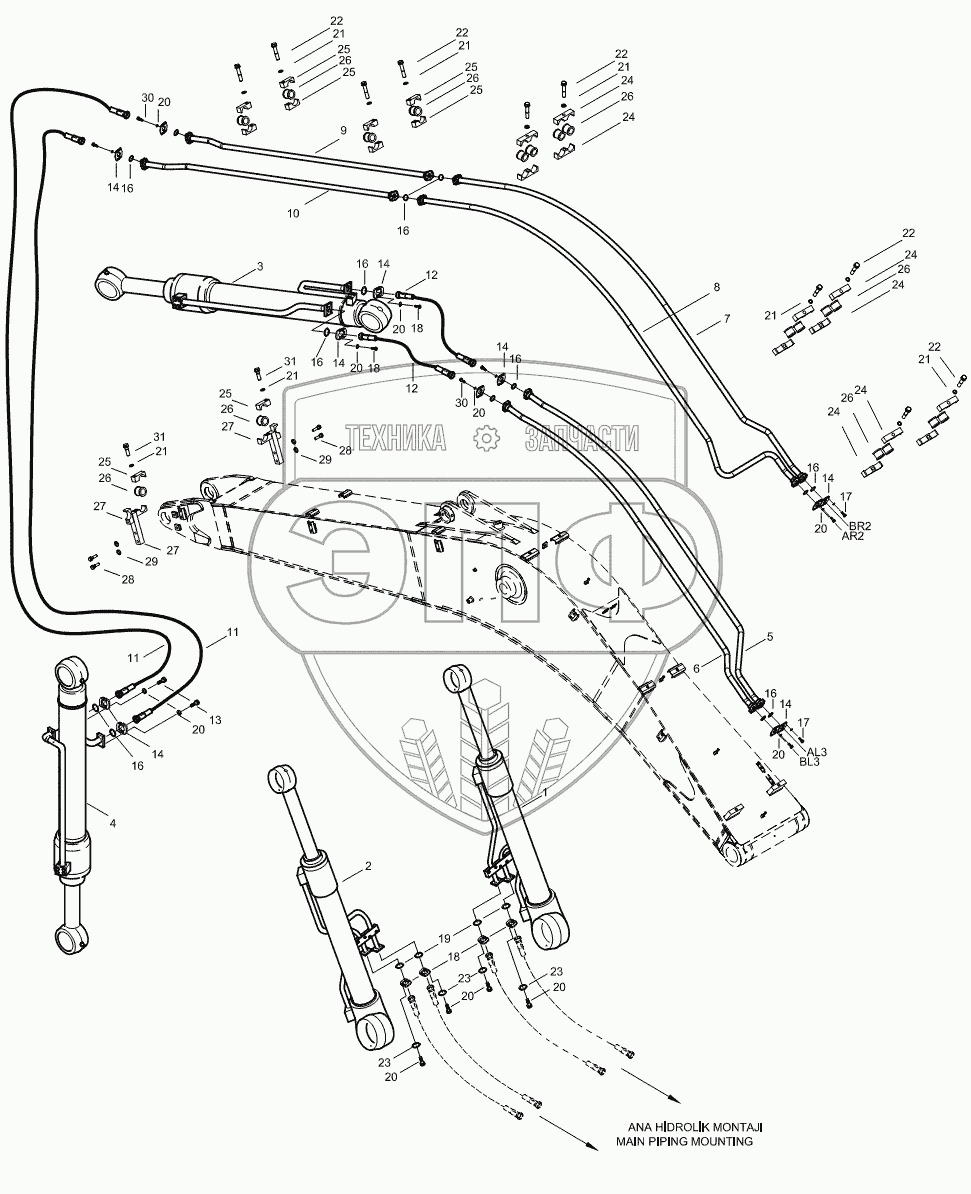

Каталог запасных частей к технике: Hidromek HMK 220LC-2. ATTACHMENT PIPING
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
14
14
14
14
16
16
16
16
16
16
16
16
17
17
18
18
18
19
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
22
22
22
22
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
26
27
27
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H343303000 | Cylinder, R/H, Boom | Нет на складе | |
| 2 | H343303100 | Cylinder, L/H, Boom | Нет на складе | |
| 3 | H343307000 | Cylinder, m | Нет на складе | |
| 4 | H343312000 | Cylinder, Bucket | Нет на складе | |
| 5 | H343300600 | Pipe, R/H, m | Нет на складе | |
| 6 | H343300700 | Pipe, L/H, m | Нет на складе | |
| 7 | H343300800 | Pipe, R/H, Bucket | Нет на складе | |
| 8 | H343300900 | Pipe, L/H, Bucket | Нет на складе | |
| 9 | H343301000 | Pipe, R/H, Bucket | Нет на складе | |
| 10 | H343301100 | Pipe, L/H, Bucket | Нет на складе | |
| 11 | H343301200 | Hose Ass'y | Нет на складе | |
| 12 | H343301300 | Hose Ass'y | Нет на складе | |
| 13 | N01/5890830 | Bolt, Cyl. Hd. | Нет на складе | |
| 14 | N16/J360104 | Flange | Нет на складе | |
| 16 | N10/2003335 | O-Ring | Нет на складе | |
| 17 | N01/5890854 | Bolt, Cylinder Head | Нет на складе | |
| 18 | N01/5890854 | Bolt, Cylinder Head | Нет на складе | |
| 19 | N01/5890854 | Bolt, Cylinder Head | Нет на складе | |
| 20 | N03/1360010 | Washer, Spr. | Нет на складе | |
| 21 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 22 | N01/0381310 | Bolt, Hex. | Нет на складе | |
| 24 | H343003200 | Clamp | Нет на складе | |
| 25 | H343301500 | Clamp | Нет на складе | |
| 26 | H340102500 | Rubber | Нет на складе | |
| 27 | H343313800 | Clamp | Нет на складе | |
| 28 | N01/0380854 | Bolt, Hex. | Нет на складе | |
| 28 | N01/0380866 | Bolt, Hex. | Нет на складе | |
| 29 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 30 | N01/5890842 | Bolt, Cylinder Head | Нет на складе | |
| 31 | N01/0381238 | Bolt, Hex. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
