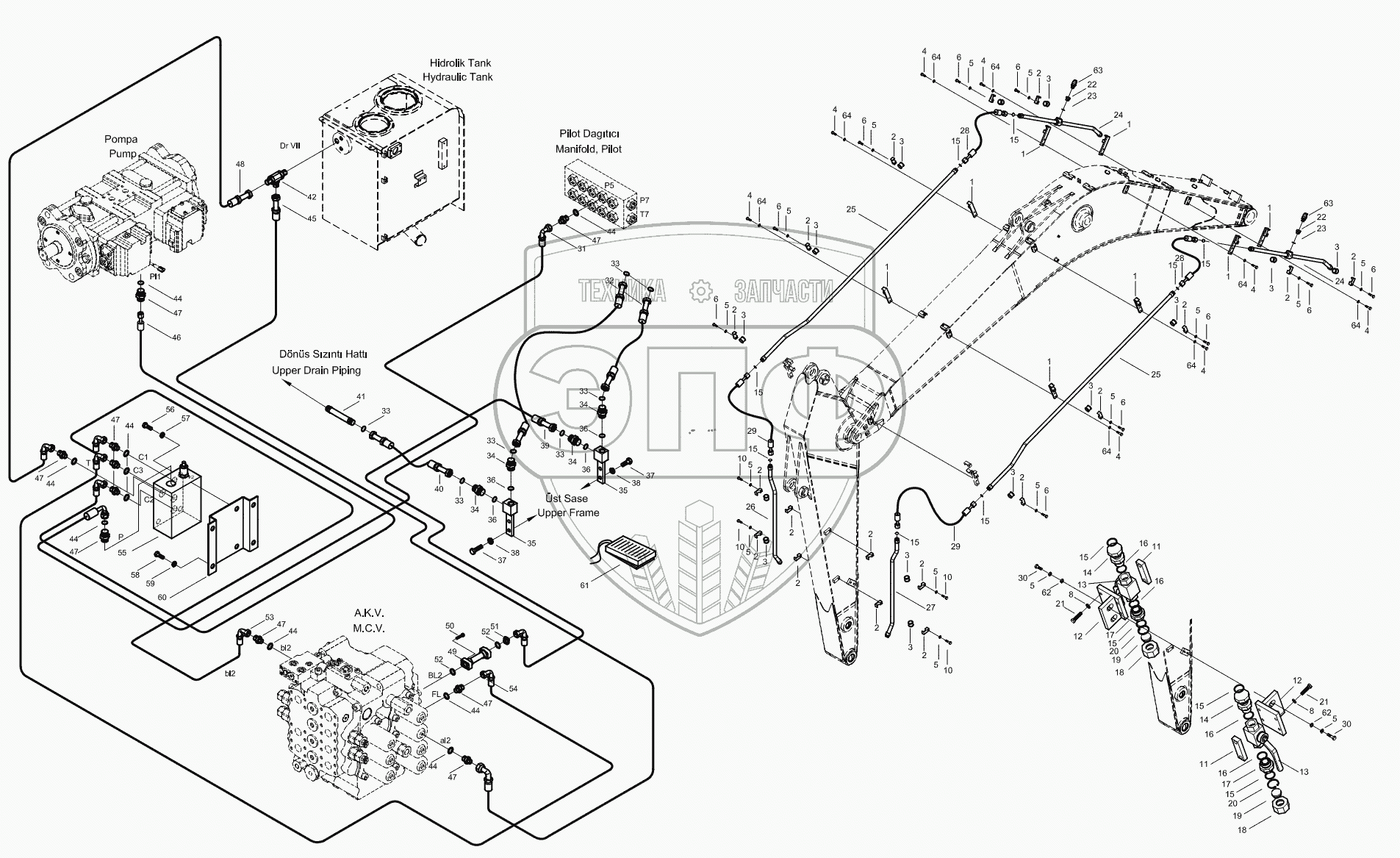

Каталог запасных частей к технике: Hidromek HMK 220LC-2. BREAKER PIPING MOUNTING
H340100103
H340100102
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
8
8
10
10
10
10
11
11
12
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
33
33
33
33
33
33
34
34
34
34
35
35
36
36
36
36
37
37
38
38
39
40
41
42
44
44
44
44
44
44
44
44
45
46
47
47
47
47
47
47
47
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
64
64
64
64
64
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H340100103 | H340100103 | Breaker Piping Mount. | Нет на складе | |
| H340100102 | H340100102 | Breaker Piping Mount. | Нет на складе | |
| 1 | H340104101 | Clamp Plate, W.A. | Нет на складе | |
| 1 | H340104100 | Clamp Plate, W.A. | Нет на складе | |
| 2 | H343301500 | Clamp | Нет на складе | |
| 3 | H340102500 | Rubber | Нет на складе | |
| 4 | N01/0381190 | Bolt, Hex. | Нет на складе | |
| 4 | N01/0380830 | Bolt, Hex. | Нет на складе | |
| 5 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 6 | N01/0381238 | Bolt, Hex. | Нет на складе | |
| 8 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 10 | N01/0381310 | Bolt, Hex. | Нет на складе | |
| 11 | H340102201 | Clamp Plate, Valve | Нет на складе | |
| 12 | H340102601 | Clamp Plate WA, Valve | Нет на складе | |
| 13 | H340102100 | Valve | Нет на складе | |
| 14 | H340101700 | Connector | Нет на складе | |
| 15 | N10/2002317 | O-Ring | Нет на складе | |
| 16 | N10/2002835 | O-Ring | Нет на складе | |
| 17 | N16/K130129 | Connector | Нет на складе | |
| 18 | H340101900 | Ring | Нет на складе | |
| 19 | H340102000 | Plug | Нет на складе | |
| 20 | N05/0020051 | Retaining Ring | Нет на складе | |
| 21 | N01/0380986 | Bolt, Hex. | Нет на складе | |
| 22 | H340105700 | Connector | Нет на складе | |
| 23 | N10/2002835 | O-Ring | Нет на складе | |
| 24 | H340100200 | Pipe Ass'y | Нет на складе | |
| 25 | H340100800 | Pipe Ass'y | Нет на складе | |
| 26 | H340101100 | Pipe Ass'y | Нет на складе | |
| 27 | H340101400 | Pipe Ass'y | Нет на складе | |
| 28 | 99N075624 | Hose Ass'y | Нет на складе | |
| 29 | 99Q175627 | Hose Ass'y | Нет на складе | |
| 30 | N01/0233566 | Bolt, Hex. | Нет на складе | |
| 31 | 97Q091260 | Hose Ass'y | Нет на складе | |
| 32 | 99N175628 | Hose | Нет на складе | |
| 33 | N10/2002317 | O-Ring | Нет на складе | |
| 34 | N16/K130129 | Connector | Нет на складе | |
| 35 | H340103301 | Elbow, W.A. | Нет на складе | |
| 36 | N10/2002835 | O-Ring | Нет на складе | |
| 37 | N01/0233566 | Bolt, Hex. | Нет на складе | |
| 38 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 39 | H340102900 | Hose | Нет на складе | |
| 40 | 99Q175622 | Hose | Нет на складе | |
| 41 | H340105500 | Pipe, W.A. | Нет на складе | |
| 42 | N16/T020202 | Tee | Нет на складе | |
| 44 | N10/2001024 | O-Ring | Нет на складе | |
| 45 | 97V091234 | Hose Ass'y | Нет на складе | |
| 46 | 97L091226 | Hose | Нет на складе | |
| 47 | N16/K114341 | Connector | Нет на складе | |
| 48 | 97Q091228 | Hose Ass'y | Нет на складе | |
| 49 | H340105300 | Pipe, W.A. | Нет на складе | |
| 50 | N01/5890842 | Bolt, Cylinder Head | Нет на складе | |
| 51 | N16/J360104 | Flange | Нет на складе | |
| 52 | N10/2003335 | O-Ring | Нет на складе | |
| 53 | 97U091228 | Hose Ass'y | Нет на складе | |
| 54 | 97U091228 | Hose Ass'y | Нет на складе | |
| 55 | H340103600 | Valve, Breaker | Нет на складе | |
| 56 | N01/0380698 | Bolt, Hex. | Нет на складе | |
| 57 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 58 | N01/0232846 | Bolt, Hex. | Нет на складе | |
| 59 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 60 | H340102300 | Bracket | Нет на складе | |
| 61 | H340103800 | Pedal, Breaker | Нет на складе | |
| 62 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 63 | F99/70100 | Coupling, Screw | Нет на складе | |
| 64 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 64 | N03/1310014 | Washer, Spr. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
