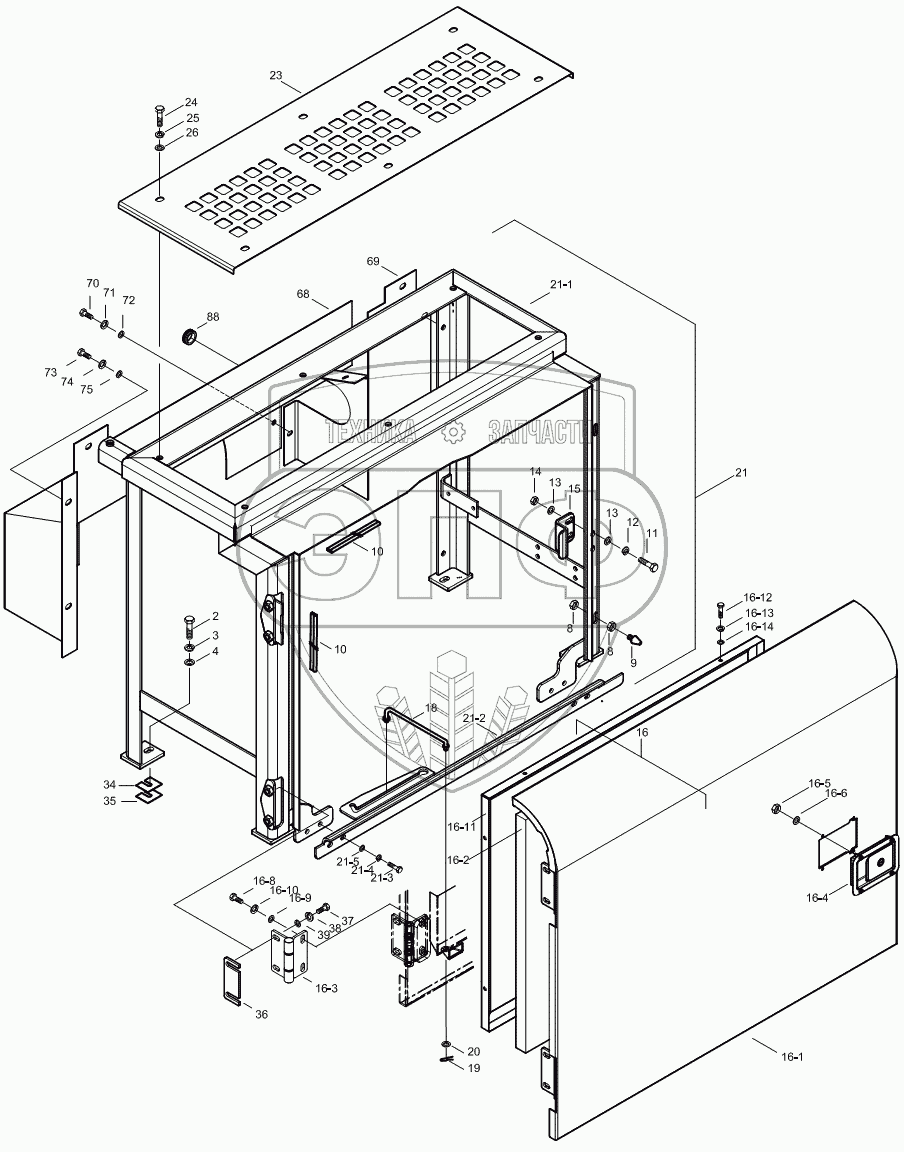

Каталог запасных частей к технике: Hidromek HMK 220LC-2. COWLING MOUNTING
2
3
4
8
8
9
10
10
11
12
13
13
14
15
15
16
16
16
16
16.1
16.1
16.1
16.1
16.2
16.2
16.2
16.3
16.4
16.4
16.5
16.6
16.8
16.9
16.10
16.11
16.11
16.11
16.12
16.13
16.14
18
19
20
21
21
21.1
21.1
21.2
21.3
21.4
21.5
23
24
25
26
34
35
36
37
38
39
68
69
70
71
72
73
74
75
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | N01/0232882 | Bolt, Hex. | Нет на складе | |
| 3 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 4 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 8 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 9 | H341102900 | Stopper | Нет на складе | |
| 10 | 98Z020010 | Wheather Strip | Нет на складе | |
| 11 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 12 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 13 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 14 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 15 | H341103101 | Plate, Lock | Нет на складе | |
| 15 | H341103102 | Plate, Lock | Нет на складе | |
| 16 | H341103303 | Side Door Ass'y | Нет на складе | |
| 16 | H341147000 | Side Door Ass'y | Нет на складе | |
| 16 | H341147001 | Side Door Ass'y | Нет на складе | |
| 16 | H341147002 | Side Door Ass'y | Нет на складе | |
| 16.1 | H341103403 | Side Door Ass'y | Нет на складе | |
| 16.1 | H341147100 | Side Door Ass'y | Нет на складе | |
| 16.1 | H341147101 | Side Door Ass'y | Нет на складе | |
| 16.1 | H341147102 | Side Door Ass'y | Нет на складе | |
| 16.2 | H341104802 | Sponge | Нет на складе | |
| 16.2 | H341147400 | Sponge | Нет на складе | |
| 16.2 | H341147401 | Sponge | Нет на складе | |
| 16.3 | H341128100 | Hinge | Нет на складе | |
| 16.4 | H343407601 | Lock Ass'y | Нет на складе | |
| 16.4 | H343407602 | Lock Ass'y | Нет на складе | |
| 16.5 | N02/5880026 | Nut, Hex. | Нет на складе | |
| 16.6 | N03/0100011 | Washer, Pln. | Нет на складе | |
| 16.8 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 16.9 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 16.10 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 16.11 | H341130701 | Sash, Sponge | Нет на складе | |
| 16.11 | H341147500 | Sash, Sponge | Нет на складе | |
| 16.11 | H341147501 | Sash, Sponge | Нет на складе | |
| 16.12 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 16.13 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 16.14 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 18 | H341105300 | B, Lock | Нет на складе | |
| 19 | N06/1002015 | Pin, Split | Нет на складе | |
| 20 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 21 | H341105502 | Support Ass'y, Pump | Нет на складе | |
| 21 | H341141000 | Support Ass'y, Pump | Нет на складе | |
| 21.1 | H341105603 | Support W.A., Pump | Нет на складе | |
| 21.1 | H341141100 | Support W.A., Pump | Нет на складе | |
| 21.2 | H341107601 | Bracket, W.A. | Нет на складе | |
| 21.3 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 21.4 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 21.5 | N03/0020111 | Washer, Pln. | Нет на складе | |
| 23 | H341110002 | Cover, Pump | Нет на складе | |
| 24 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 25 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 26 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 34 | H341114300 | Shim | Нет на складе | |
| 35 | H341114400 | Shim | Нет на складе | |
| 36 | H341114202 | Shim | Нет на складе | |
| 37 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 38 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 39 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 68 | H341151000 | Cover, Pump | Нет на складе | |
| 69 | H341151200 | Cover, FR, Pump | Нет на складе | |
| 70 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 71 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 72 | N03/0020111 | Washer, Pln. | Нет на складе | |
| 73 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 74 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 75 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 88 | 810/40007 | Gromet | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
