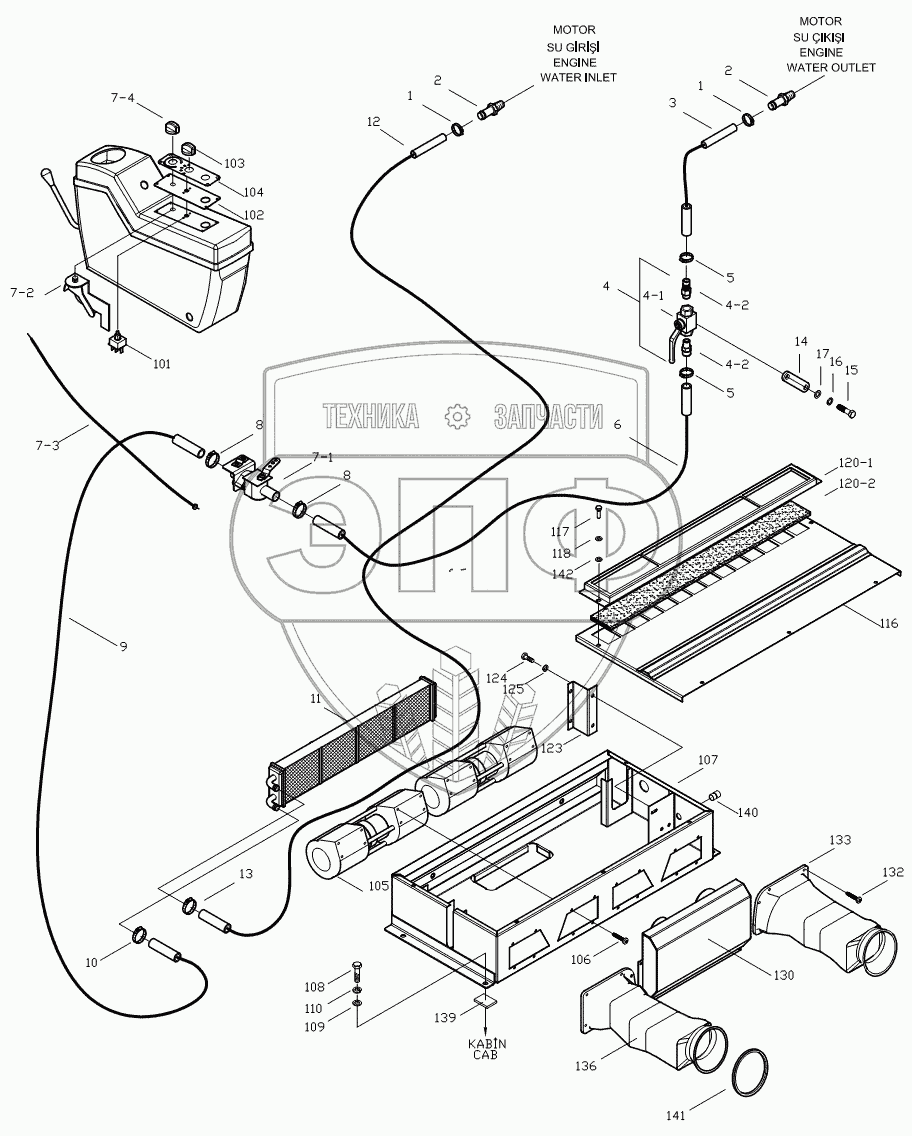

Каталог запасных частей к технике: Hidromek HMK 220LC-2. HEATER MOUNTING
1
1
2
2
3
4
4.1
4.2
4.2
5
5
6
7.1
7.2
7.3
7.4
8
8
9
10
11
12
13
14
15
16
17
101
102
102
103
104
104
105
106
107
108
109
110
116
116
117
118
120.1
120.1
120.2
120.2
123
124
125
130
132
133
136
139
140
141
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | N07/4016027 | Clamp | Нет на складе | |
| 2 | H342735200 | Connector | Нет на складе | |
| 3 | H342735300 | Hose, Heater A1 | Нет на складе | |
| 4 | H342735100 | Valve Mounting | Нет на складе | |
| 4.1 | N14/0010650 | Cock Valve | Нет на складе | |
| 4.2 | H342711200 | Connector | Нет на складе | |
| 5 | N07/4016027 | Clamp | Нет на складе | |
| 6 | H342735400 | Hose, Heater A2 | Нет на складе | |
| 7 | H342711301 | Valve Ass'y | Нет на складе | |
| 7.1 | H342711401 | Valve | Нет на складе | |
| 7.2 | H342711601 | Switch | Нет на складе | |
| 7.3 | H342711500 | Wire | Нет на складе | |
| 7.4 | H342711802 | Handle | Нет на складе | |
| 8 | N07/4016027 | Clamp | Нет на складе | |
| 9 | H342735500 | Hose, Heater A3 | Нет на складе | |
| 10 | N07/4016027 | Clamp | Нет на складе | |
| 11 | H342710200 | Heater | Нет на складе | |
| 12 | H342735600 | Hose, Heater B | Нет на складе | |
| 13 | N07/4016027 | Clamp | Нет на складе | |
| 14 | H342735700 | Bracket, Valve | Нет на складе | |
| 15 | N01/0380434 | Bolt, Hex. | Нет на складе | |
| 16 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 17 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 101 | 554/01000 | Aircon Fan Switch | Нет на складе | |
| 102 | H342720302 | Plate | Нет на складе | |
| 102 | H342720303 | Plate | Нет на складе | |
| 103 | H342711802 | Handle | Нет на складе | |
| 104 | H342723700 | Decal | Нет на складе | |
| 104 | H342723701 | Decal | Нет на складе | |
| 105 | H342720500 | Fan | Нет на складе | |
| 106 | N04/1150338 | Bolt | Нет на складе | |
| 107 | H342720602 | Aircon Heater Box | Нет на складе | |
| 108 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 109 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 110 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 116 | H342722502 | Cover, W.A. | Нет на складе | |
| 116 | H342722503 | Cover, W.A. | Нет на складе | |
| 117 | N01/0221514 | Bolt, Hex. | Нет на складе | |
| 118 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 120 | H342727300 | Polen Filter Ass'y | Нет на складе | |
| 120 | H342727301 | Polen Filter Ass'y | Нет на складе | |
| 120.1 | H342727400 | Plate, Filter | Нет на складе | |
| 120.1 | H342727401 | Plate, Filter | Нет на складе | |
| 120.2 | H342727500 | Filter, Polen | Нет на складе | |
| 120.2 | H342727501 | Filter, Polen | Нет на складе | |
| 123 | H342723501 | Plate W.A., Evap. | Нет на складе | |
| 124 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 125 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 130 | H342726001 | Cover, W.A., Middle | Нет на складе | |
| 132 | N04/1150349 | Bolt | Нет на складе | |
| 133 | H342726901 | Cover, W.A., R/H | Нет на складе | |
| 136 | H342726501 | Cover, W.A., L/H | Нет на складе | |
| 139 | H342727600 | Rubber | Нет на складе | |
| 140 | 810/40005 | Rubber | Нет на складе | |
| 141 | 98Z030010 | Weather Strip | Нет на складе | |
| 142 | N03/0020004 | Washer, Pln. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
