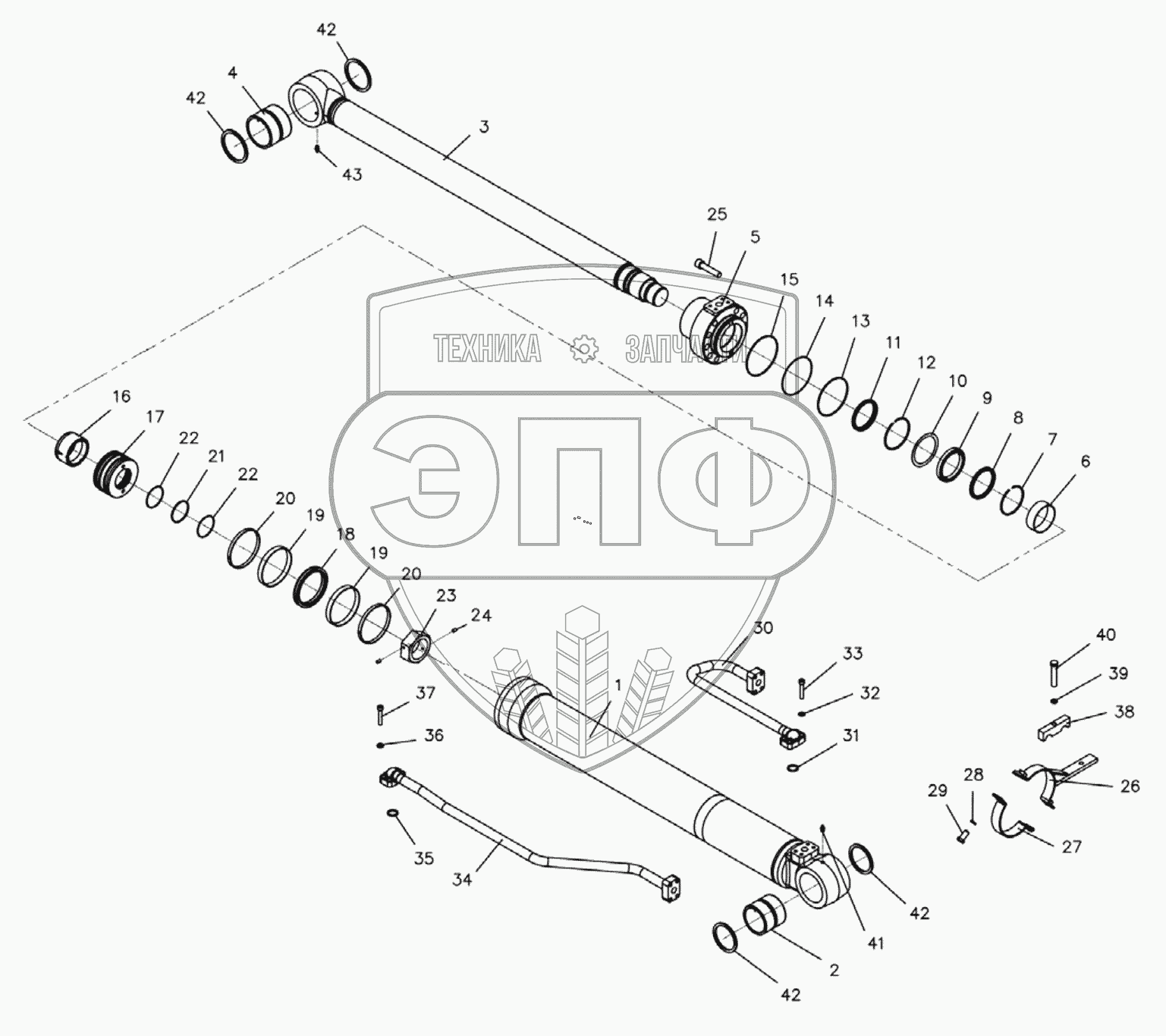

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM CYLINDER, LH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H343303102 | H343303102 | CYLINDER ASSY , LEFT | Нет на складе | |
| 1 | H349038118 | BARREL ASSY | Нет на складе | |
| 2 | H349038107 | BUSHING | Нет на складе | |
| 3 | H349038119 | PISTON ROD ASSY | Нет на складе | |
| 4 | H349038107 | BUSHING | Нет на складе | |
| 5 | H349038120 | CYLINDER GLAND | Нет на складе | |
| 6 | N100008530 | BUSHING | Нет на складе | |
| 7 | N051350066 | SNAP RING | Нет на складе | |
| 8 | H349038121 | SEAL, OIL | Нет на складе | |
| 9 | H349038122 | SEAL | Нет на складе | |
| 10 | H349038123 | BACK-UP RING | Нет на складе | |
| 11 | N105859908 | SEAL, WIPER | Нет на складе | |
| 12 | N051350072 | SNAP RING | Нет на складе | |
| 13 | H209038084 | O-RING | Нет на складе | |
| 14 | H349038124 | BACK-UP RING | Нет на складе | |
| 15 | H349038125 | O-RING | Нет на складе | |
| 16 | H349038126 | CUSHION RING | Нет на складе | |
| 17 | H349038127 | PISTON | Нет на складе | |
| 18 | H349038128 | SEAL, PISTON | Нет на складе | |
| 19 | H349038129 | GUIDE RING | Нет на складе | |
| 20 | H349038130 | SEAL, WIPER | Нет на складе | |
| 21 | N102006403 | O-ring, piston | Нет на складе | |
| 22 | N102665701 | BACK-UP RING | Нет на складе | |
| 23 | H349038131 | NUT | Нет на складе | |
| 24 | N043050772 | SCREW | Нет на складе | |
| 25 | H209038095 | BOLT | Нет на складе | |
| 26 | H349038132 | CLAMP | Нет на складе | |
| 27 | H349038133 | CLAMP | Нет на складе | |
| 28 | N031310012 | SPRING WASHER | Нет на складе | |
| 29 | H259038026 | BOLT | Нет на складе | |
| 30 | H229038106 | PIPE ASSY | Нет на складе | |
| 31 | N102002435 | O-RING | Нет на складе | |
| 32 | N031310011 | WASHER | Нет на складе | |
| 33 | N015900878 | BOLT | Нет на складе | |
| 34 | H349038103A | PIPE ASSY | Нет на складе | |
| 35 | N102002435 | O-RING | Нет на складе | |
| 36 | N031310011 | WASHER | Нет на складе | |
| 37 | N015900878 | BOLT | Нет на складе | |
| 38 | H343305201 | Clamp | Нет на складе | |
| 39 | N031310012 | SPRING WASHER | Нет на складе | |
| 40 | N010380914 | BOLT | Нет на складе | |
| 41 | H259038033 | GREASE NIPPLE | Нет на складе | |
| 42 | N105809505 | SEAL, WIPER | Нет на складе | |
| 43 | H259038048 | GREASE NIPPLE | Нет на складе | |
| K | H349038142 | KIT, SEAL, CYLINDER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
