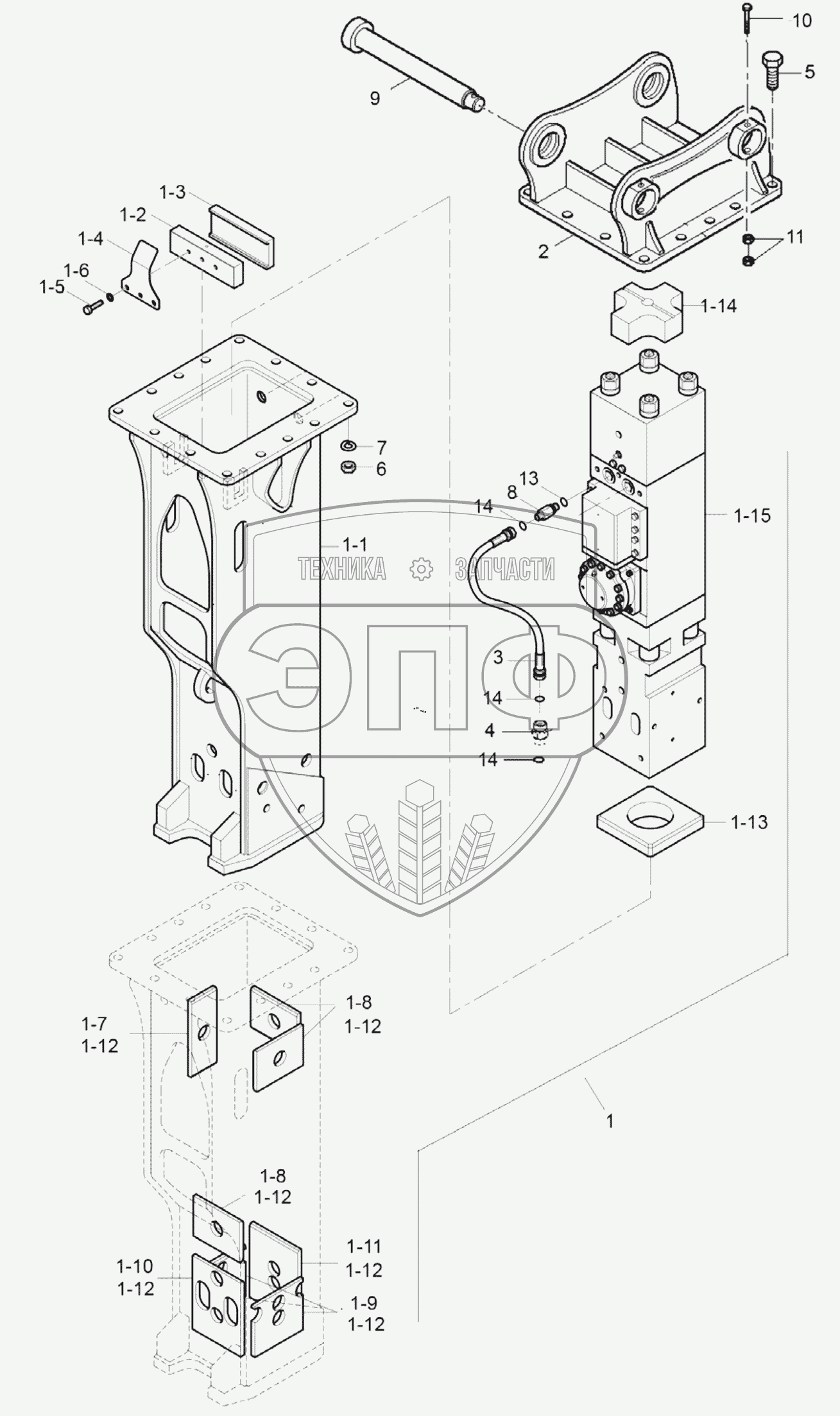

Каталог запасных частей к технике: Hidromek HMK 230LC3. BREAKER MOUNTING (B230, OP)
1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-8
1-9
1-10
1-11
1-12
1-12
1-12
1-12
1-12
1-12
1-13
1-14
1-15
2
3
4
5
6
7
8
9
10
11
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H340126100 | BREAKER | Нет на складе | |
| 1-1 | H349070585 | HOUSING | Нет на складе | |
| 1-2 | H349070586 | ROD | Нет на складе | |
| 1-3 | H349070587 | PLATE | Нет на складе | |
| 1-4 | H349070588 | PLATE | Нет на складе | |
| 1-5 | H349070589 | BOLT | Нет на складе | |
| 1-6 | H259070550 | WASHER | Нет на складе | |
| 1-7 | H349070594 | MOUNT | Нет на складе | |
| 1-8 | H349070595 | MOUNT | Нет на складе | |
| 1-9 | H349070596 | MOUNT | Нет на складе | |
| 1-10 | H349070597 | MOUNT | Нет на складе | |
| 1-11 | H349070598 | MOUNT | Нет на складе | |
| 1-12 | H259070597 | O-RING | Нет на складе | |
| 1-13 | H349070033 | MOUNT | Нет на складе | |
| 1-14 | H349070034 | MOUNT | Нет на складе | |
| 1-15 | H349070602 | HOUSING | Нет на складе | |
| 2 | H340126000 | BRACKET | Нет на складе | |
| 3 | H340122200 | HOSE | Нет на складе | |
| 4 | H340122001 | FITTING | Нет на складе | |
| 5 | H349070591 | BOLT | Нет на складе | |
| 6 | H239070072 | NUT | Нет на складе | |
| 7 | H239070073 | WASHER | Нет на складе | |
| 8 | N16K130130 | FITTING | Нет на складе | |
| 9 | H340112000 | PIN | Нет на складе | |
| 10 | N010381418 | Bolt | Нет на складе | |
| 11 | N023570314 | NUT | Нет на складе | |
| 13 | H259070524 | O-RING | Нет на складе | |
| 14 | H239070084 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
