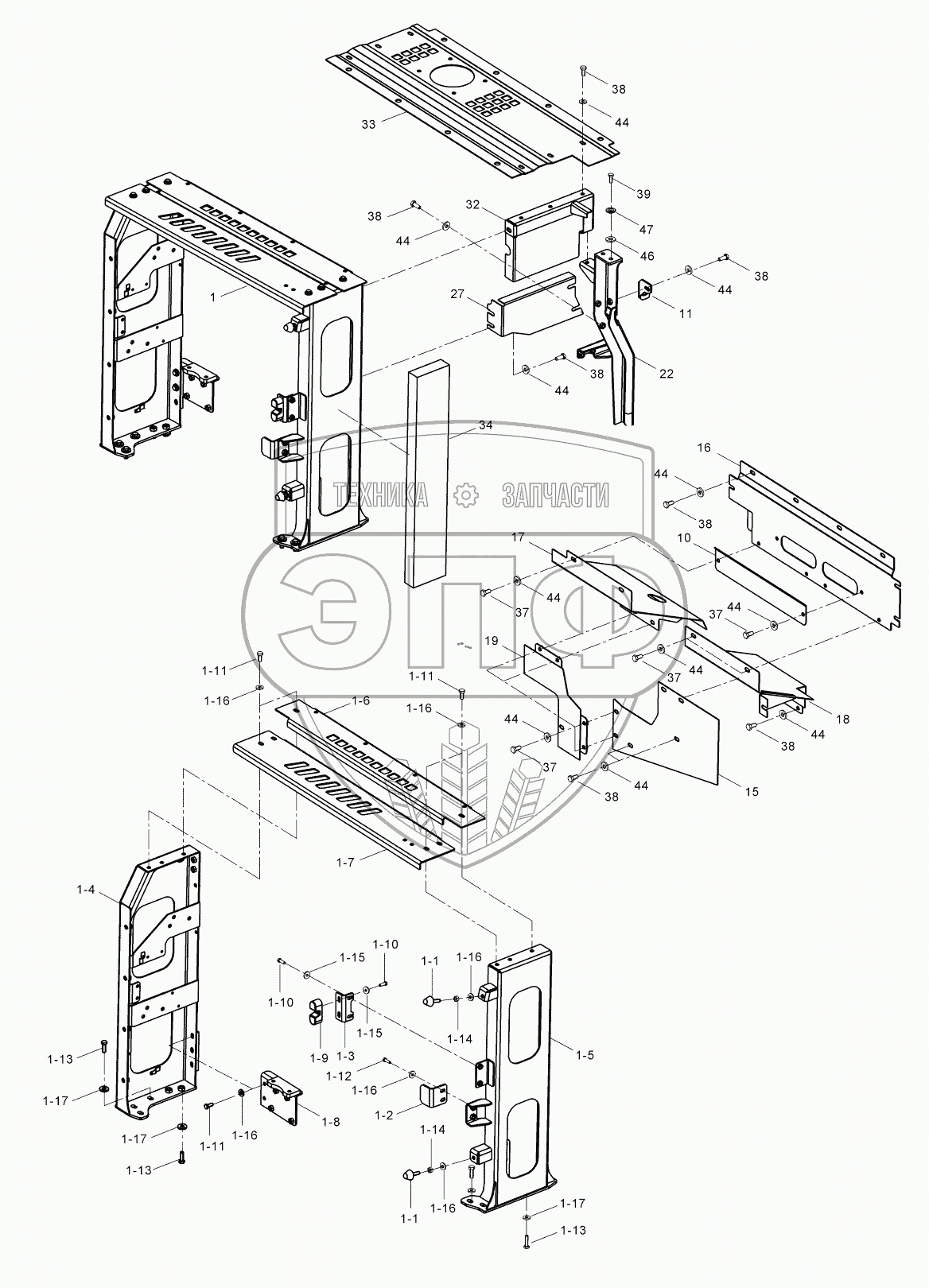

Каталог запасных частей к технике: Hidromek HMK 230LC3. COWLING ASSY, RH
1
1-1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-10
1-11
1-11
1-11
1-12
1-13
1-13
1-13
1-14
1-14
1-15
1-15
1-16
1-16
1-16
1-16
1-16
1-16
1-17
1-17
1-17
10
11
15
16
17
18
19
22
27
32
33
34
37
37
37
37
38
38
38
38
38
38
38
39
44
44
44
44
44
44
44
44
44
44
44
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H341316500 | FRAMEWORK | Нет на складе | |
| 1-1 | H341102900 | Stopper | Нет на складе | |
| 1-2 | H341103104 | LOCK STRIKER | Нет на складе | |
| 1-3 | H341183601 | BRACKET | Нет на складе | |
| 1-4 | H341316600 | SUPPORT | Нет на складе | |
| 1-5 | H341317200 | SUPPORT | Нет на складе | |
| 1-6 | H341317700 | SUPPORT | Нет на складе | |
| 1-7 | H341323400 | PLATE, UPPER | Нет на складе | |
| 1-8 | H331130500 | BRACKET | Нет на складе | |
| 1-9 | H371128900 | STOPPER | Нет на складе | |
| 1-10 | N010232138 | BOLT | Нет на складе | |
| 1-11 | N010232462 | Bolt | Нет на складе | |
| 1-12 | N010232464 | BOLT | Нет на складе | |
| 1-13 | N010232858 | BOLT | Нет на складе | |
| 1-14 | N023570206 | NUT | Нет на складе | |
| 1-15 | N030560001 | WASHER | Нет на складе | |
| 1-16 | N030560002 | WASHER | Нет на складе | |
| 1-17 | N030560004 | WASHER | Нет на складе | |
| 10 | H251318100 | COVER | Нет на складе | |
| 11 | H331123100 | PLATE | Нет на складе | |
| 15 | H341316200 | PLATE | Нет на складе | |
| 16 | H341315500 | PLATE | Нет на складе | |
| 17 | H341315700 | PLATE | Нет на складе | |
| 18 | H341315800 | PLATE | Нет на складе | |
| 19 | H341316000 | SUPPORT | Нет на складе | |
| 22 | H341318400 | SUPPORT | Нет на складе | |
| 27 | H341321800 | PLATE | Нет на складе | |
| 32 | H341320900 | SUPPORT | Нет на складе | |
| 33 | H341319000 | PLATE , UPPER | Нет на складе | |
| 34 | H371105401 | ISOLATION SPONGE | Нет на складе | |
| 37 | N010232440 | BOLT | Нет на складе | |
| 38 | N010232462 | Bolt | Нет на складе | |
| 39 | N010232498 | BOLT | Нет на складе | |
| 44 | N030560002 | WASHER | Нет на складе | |
| 46 | H341163800 | BUSHING | Нет на складе | |
| 47 | H341163700 | WASHER, SPECIAL | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
