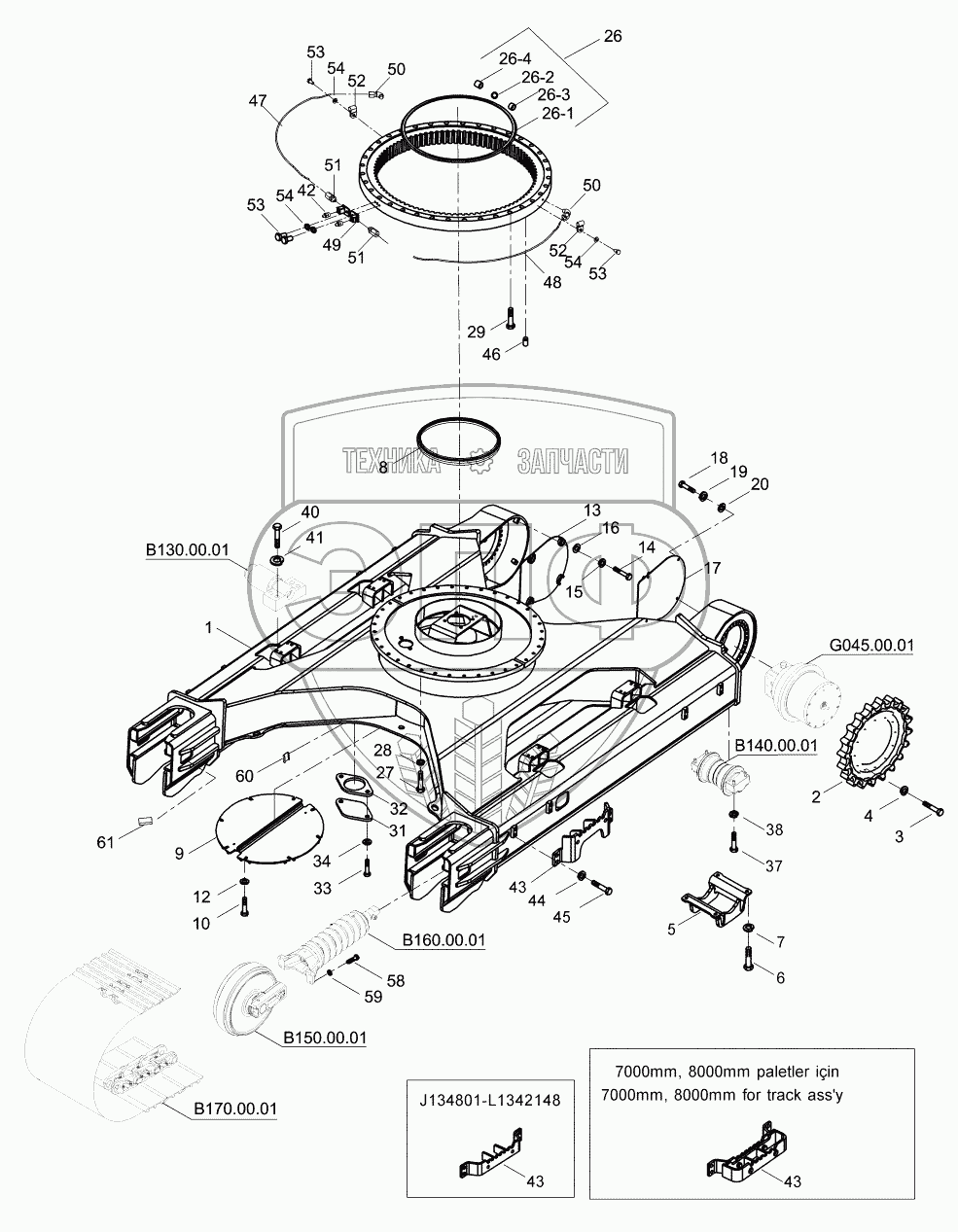

Каталог запасных частей к технике: Hidromek HMK 230LC3. LOWER FRAME MOUNTING
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
26
26-1
26-2
26-3
26-4
27
28
29
31
32
33
34
37
38
40
41
42
43
43
43
43
43
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
53
54
54
54
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H344000103 | FRAME, LOWER | Нет на складе | |
| 2 | H344100201 | SPROCKET | Нет на складе | |
| 3 | N010391238 | BOLT | Нет на складе | |
| 4 | N030810002 | Washer | Нет на складе | |
| 5 | H344100301 | GUARD | Нет на складе | |
| 6 | N010381718 | BOLT | Нет на складе | |
| 7 | N030810003 | WASHER | Нет на складе | |
| 8 | H224104900 | WEATHER STRIP | Нет на складе | |
| 9 | H384100600 | COVER, LOWER | Нет на складе | |
| 10 | N010232870 | BOLT | Нет на складе | |
| 12 | N030560004 | WASHER | Нет на складе | |
| 13 | H344100801 | COVER , RIGHT | Нет на складе | |
| 14 | N010232846 | BOLT | Нет на складе | |
| 15 | N031310012 | SPRING WASHER | Нет на складе | |
| 16 | N030560004 | WASHER | Нет на складе | |
| 17 | H344101201 | COVER, LEFT | Нет на складе | |
| 18 | N010232846 | BOLT | Нет на складе | |
| 19 | N031310012 | SPRING WASHER | Нет на складе | |
| 20 | N030560004 | WASHER | Нет на складе | |
| 26 | H344104802 | SLEWING RING | Нет на складе | |
| 26-1 | H379031008B | SEAL | Нет на складе | |
| 26-2 | H349031012 | Ball, Swing Ring | Нет на складе | |
| 26-3 | H349031014 | Support A, Swing R. | Нет на складе | |
| 26-4 | H349031015 | Support B, Swing R. | Нет на складе | |
| 27 | N010682018 | BOLT | Нет на складе | |
| 28 | N030810003 | WASHER | Нет на складе | |
| 29 | N010391872 | BOLT | Нет на складе | |
| 31 | H341201500 | Cover | Нет на складе | |
| 32 | H341201600 | Gasket | Нет на складе | |
| 33 | N010232438 | BOLT | Нет на складе | |
| 34 | N030560002 | WASHER | Нет на складе | |
| 37 | N010381310 | BOLT | Нет на складе | |
| 38 | N030810002 | Washer | Нет на складе | |
| 40 | N010381214 | BOLT | Нет на складе | |
| 41 | N030810002 | Washer | Нет на складе | |
| 42 | N081110000 | GREASE NIPPLE | Нет на складе | |
| 43 | H304101002 | STEP | Нет на складе | |
| 43 | H344108000 | ADDITONAL STEP GROUP | Нет на складе | |
| 44 | N010233566 | BOLT | Нет на складе | |
| 45 | N030810002 | Washer | Нет на складе | |
| 46 | H344107300 | Pin, Swing Ring | Нет на складе | |
| 47 | H344107401 | PIPE | Нет на складе | |
| 48 | H344107501 | PIPE | Нет на складе | |
| 49 | H344106800 | BLOCK | Нет на складе | |
| 50 | H345801100 | Elbow | Нет на складе | |
| 51 | H345800700 | Connector | Нет на складе | |
| 52 | N077010908 | CLAMP | Нет на складе | |
| 53 | N010222078 | BOLT | Нет на складе | |
| 54 | N031310010 | WASHER | Нет на складе | |
| 58 | N010381250 | BOLT | Нет на складе | |
| 59 | N030810002 | Washer | Нет на складе | |
| 60 | 98Y040140 | Gromet | Нет на складе | |
| 61 | 98Y040160 | GROMMET | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
