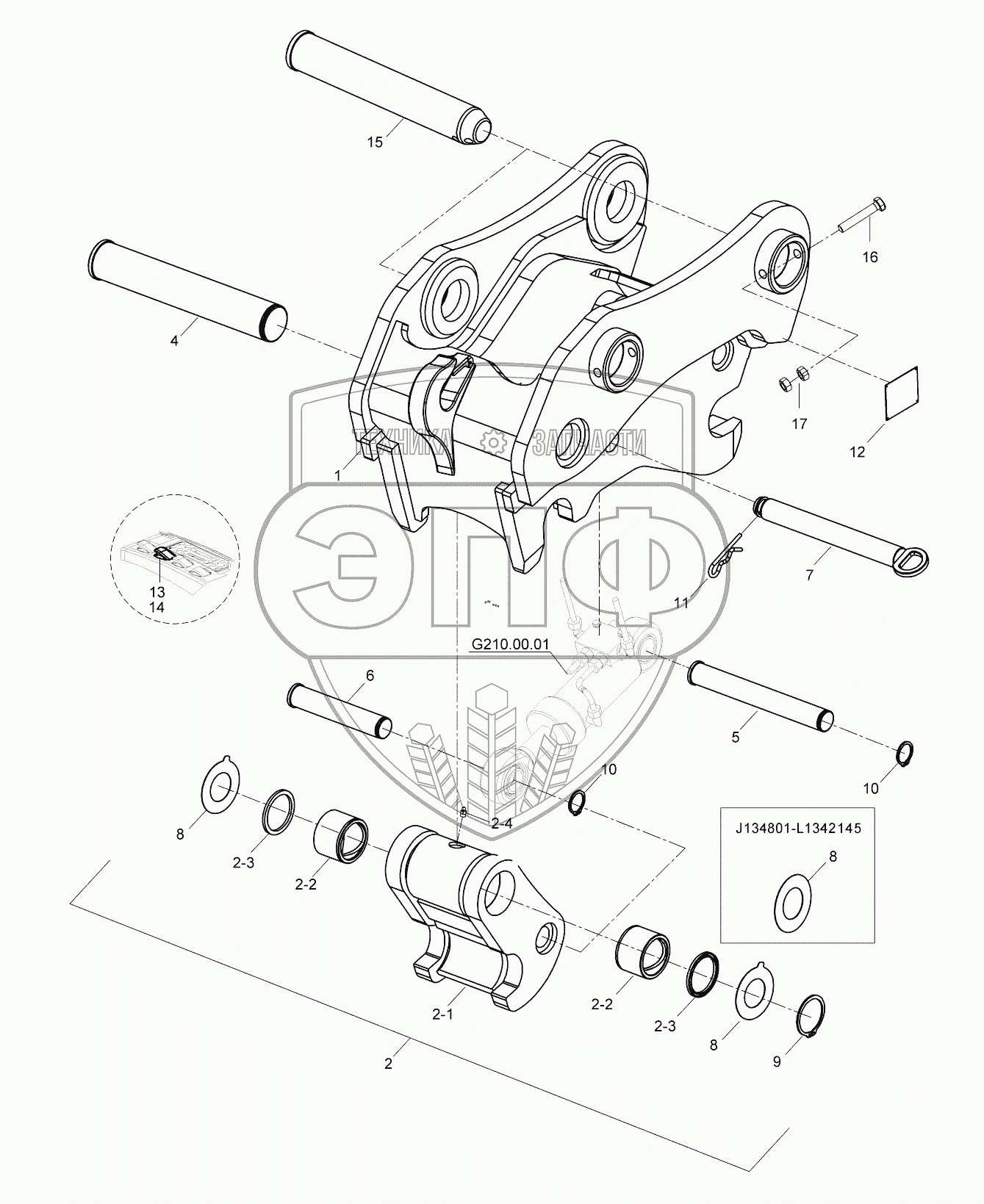

Каталог запасных частей к технике: Hidromek HMK 230LC3. QUICK COUPLER ASSY (OP)
1
2
2-1
2-2
2-2
2-3
2-3
2-4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H340110104 | H340110104 | QUICK HITCH GROUP, WITH HYD. CONT. | Нет на складе | |
| 1 | H340110206 | QUICK HITCH | Нет на складе | |
| 2 | H340111405 | JAW | Нет на складе | |
| 2-1 | H340111503 | JAW | Нет на складе | |
| 2-2 | H345203701 | Bushing | Нет на складе | |
| 2-3 | N105708505 | Scraper | Нет на складе | |
| 2-4 | N081110000 | GREASE NIPPLE | Нет на складе | |
| 4 | H340111802 | PIN | Нет на складе | |
| 5 | H340114401 | PIN | Нет на складе | |
| 6 | H340112802 | PIN | Нет на складе | |
| 7 | H340113103 | PIN | Нет на складе | |
| 8 | N082071131 | SHIM | Нет на складе | |
| 9 | N050090927 | SNAP RING | Нет на складе | |
| 10 | N050020863 | SNAP RING | Нет на складе | |
| 11 | N063006085 | COTTER PIN | Нет на складе | |
| 12 | H907001800 | DECAL | Нет на складе | |
| 13 | 52031180 | BUTTON | Нет на складе | |
| 14 | 52021030 | KEY | Нет на складе | |
| 15 | H340112000 | PIN | Нет на складе | |
| 16 | N010381418 | Bolt | Нет на складе | |
| 17 | N023570314 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
