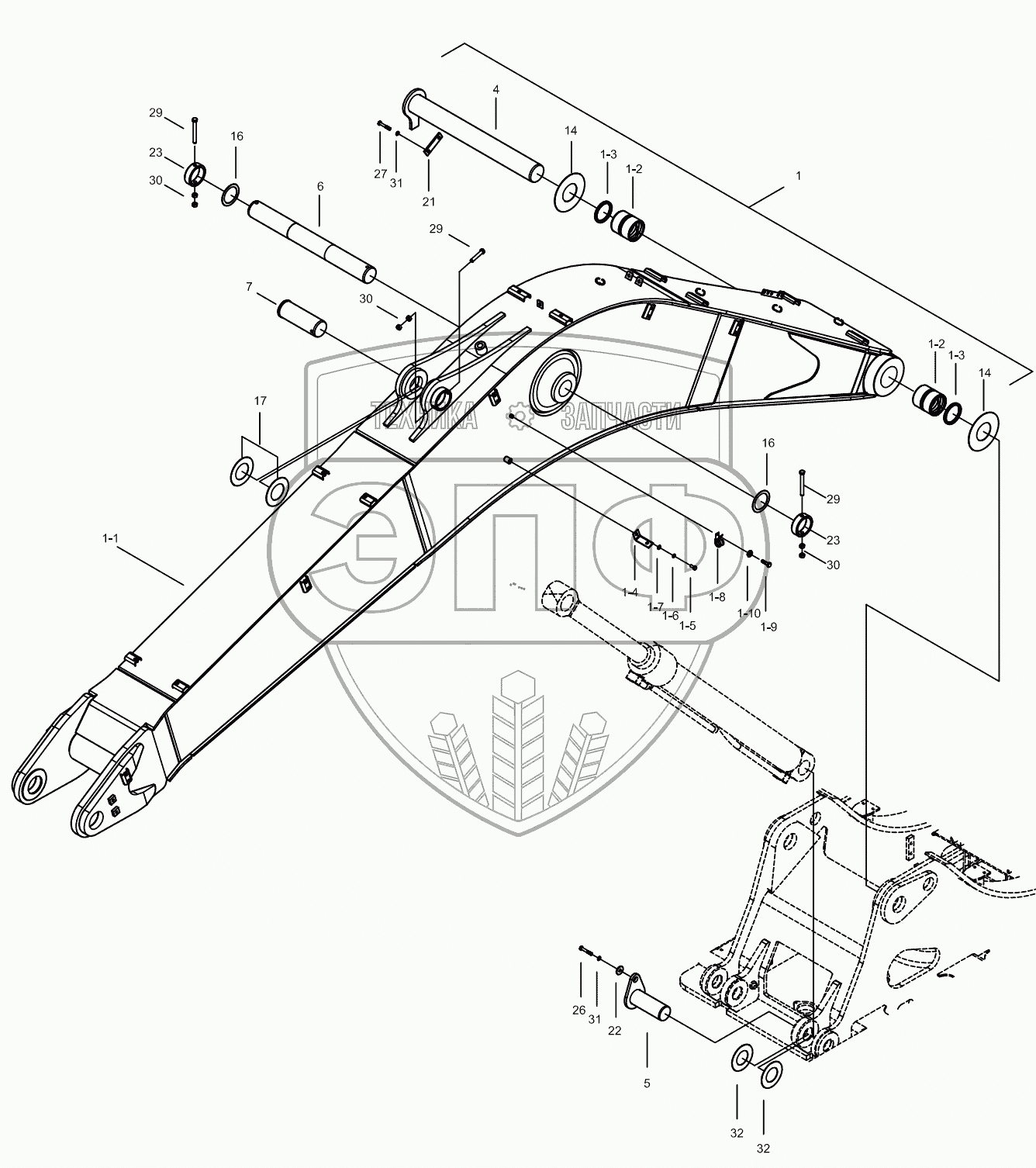

Каталог запасных частей к технике: Hidromek HMK 300LC. BOOM MOUNTING
1
1
1
1_1
1_1
1_1
1_2
1_2
1_3
1_3
1_4
1_5
1_6
1_7
1_8
1_9
1_10
4
5
6
7
14
14
16
16
17
21
22
23
23
26
27
29
29
29
30
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H255100100 | Boom Ass'y | Нет на складе | |
| 1 | H255100101 | Boom Ass'y | Нет на складе | |
| 1 | H255100102 | Boom Ass'y | Нет на складе | |
| 1_1 | H255100100 | Boom W.A. | Нет на складе | |
| 1_1 | H255100101 | Boom W.A. | Нет на складе | |
| 1_1 | H255100102 | Boom W.A. | Нет на складе | |
| 1_2 | H255104000 | Bushing | Нет на складе | |
| 1_3 | N10/5911010 | Seal, Dust | Нет на складе | |
| 1_4 | H345104700 | Plate, W/Lamp | Нет на складе | |
| 1_5 | N01/0232846 | Bolt, Hex. | Нет на складе | |
| 1_6 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 1_7 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 1_8 | N07/7010908 | Clamp | Нет на складе | |
| 1_9 | N01/0222078 | Bolt, Hex. | Нет на складе | |
| 1_10 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 4 | H255000100 | Pin | Нет на складе | |
| 5 | H255000400 | Pin | Нет на складе | |
| 6 | H255000700 | Pin | Нет на складе | |
| 7 | H255000800 | PIN | Нет на складе | |
| 14 | H255002000 | Shim | Нет на складе | |
| 16 | H255002200 | Shim | Нет на складе | |
| 17 | H255002300 | Shim | Нет на складе | |
| 21 | H345000500 | Plate | Нет на складе | |
| 22 | H345002700 | Support, Washer | Нет на складе | |
| 23 | H255103900 | Stopper | Нет на складе | |
| 26 | N01/0233530 | Bolt, Hex. | Нет на складе | |
| 27 | N01/03811226 | Bolt, Hex | Нет на складе | |
| 29 | N01/0381430 | Bolt, Hex. | Нет на складе | |
| 30 | N02/3570314 | Nut, Hex. | Нет на складе | |
| 31 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 32 | H255002700 | Shim | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
