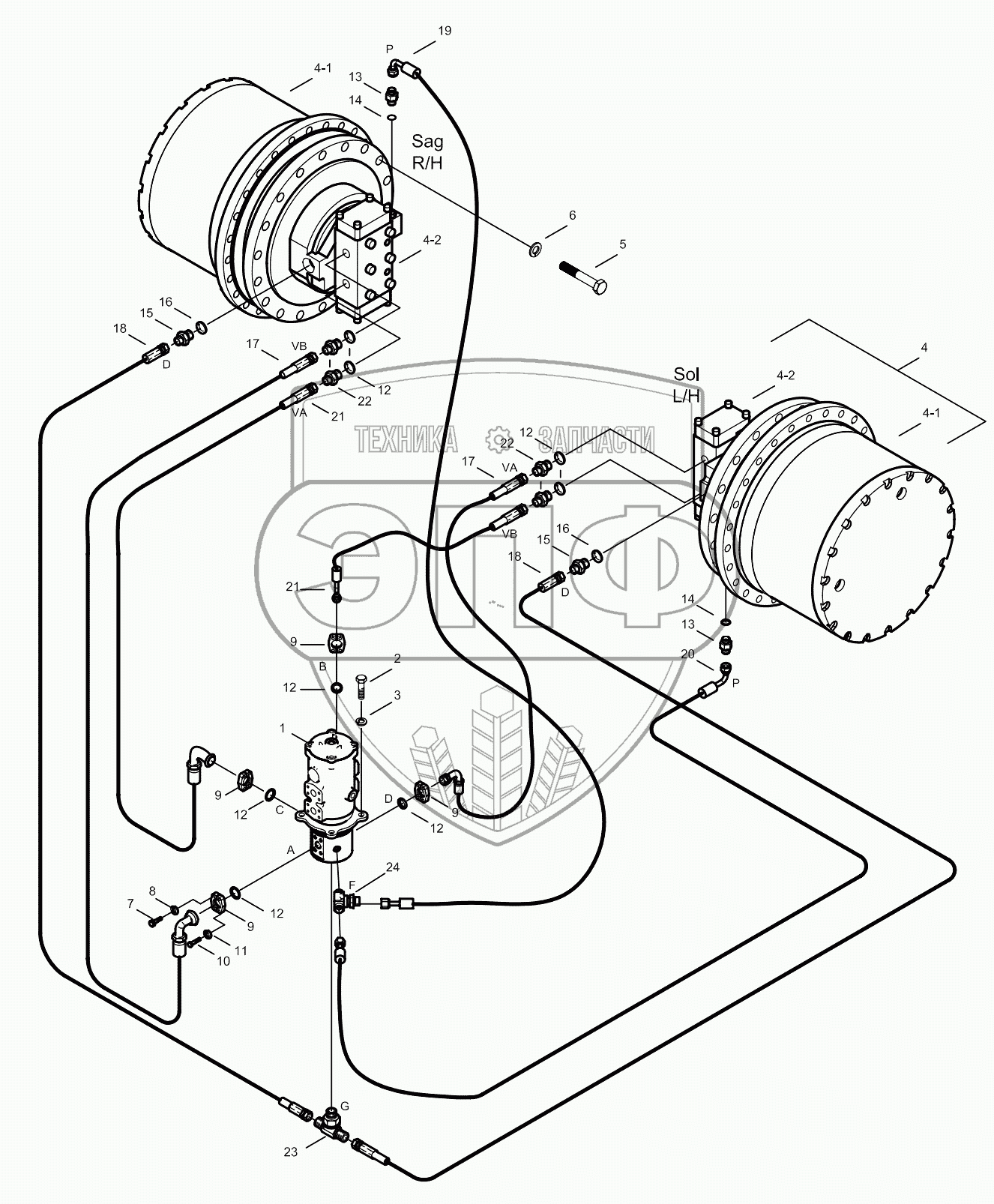

Каталог запасных частей к технике: Hidromek HMK 300LC. LOWER PIPING MOUNTING
1
2
3
4
4_1
4_1
4_2
4_2
5
6
7
8
9
9
9
9
10
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H343100200 | Joint, Turning | Нет на складе | |
| 2 | N01/0233590 | Bolt, Hex. | Нет на складе | |
| 3 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 4 | H253100100 | Travel Unit | Нет на складе | |
| 4_1 | Reduction Gear | Reduction Gear | Нет на складе | |
| 4_2 | Motor Ass'y | Motor Ass'y | Нет на складе | |
| 5 | N01/0392028 | Bolt, Hex | Нет на складе | |
| 6 | N03/0800005 | Washer | Нет на складе | |
| 7 | N01/5890830 | Bolt, Cyl. Hd. | Нет на складе | |
| 8 | N03/1360010 | Washer, Spr. | Нет на складе | |
| 9 | N16/J360104 | Flange | Нет на складе | |
| 10 | N01/0232498 | Bolt, Hex. | Нет на складе | |
| 11 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 12 | N10/2003335 | O-Ring | Нет на складе | |
| 13 | N16/K114341 | Connector | Нет на складе | |
| 14 | N10/2001024 | O-Ring | Нет на складе | |
| 15 | N16/K114343 | Connector | Нет на складе | |
| 16 | N10/2001724 | O-Ring | Нет на складе | |
| 17 | H253100300 | Hose Ass'y | Нет на складе | |
| 18 | 99P193248 | Hose Ass'y | Нет на складе | |
| 19 | 97P191160 | Hose Ass'y | Нет на складе | |
| 20 | 97P191160 | Hose Ass'y | Нет на складе | |
| 21 | H253100300 | Hose Ass'y | Нет на складе | |
| 22 | N16/K130129 | Connector | Нет на складе | |
| 23 | N16/R060606 | Tee | Нет на складе | |
| 24 | N16/R020202 | Tee | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
