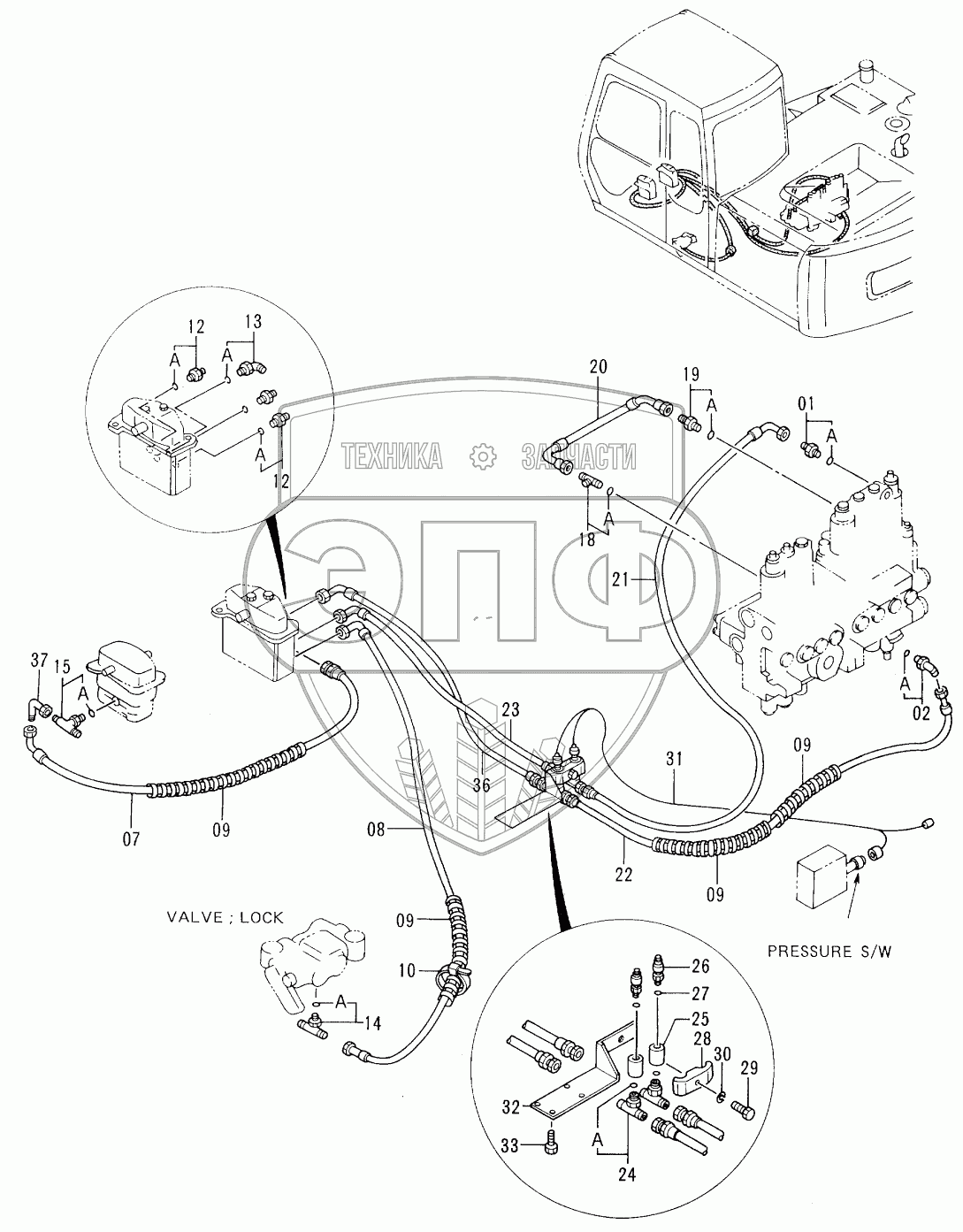

Каталог запасных частей к технике: Hitachi EX-100-3. PILOT PIPINGS <OFFSET BOOM>
1
01A
2
02A
7
8
9
9
9
9
10
12
12A
12A
12A
13
13A
14
14A
15
15A
18
18A
19
19A
20
21
22
23
24
24A
25
26
27
28
29
30
31
32
33
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4200466 | ADAPTER, S | Нет на складе | |
| 01A | 4509180 | O-RING | Нет на складе | |
| 2 | 4190244 | ELBOW, S | Нет на складе | |
| 02A | 4509180 | O-RING | Нет на складе | |
| 7 | 4210341 | HOSE, NYLON | Нет на складе | |
| 8 | 4210340 | HOSE, NYLON | Нет на складе | |
| 9 | 4133527 | PROTECTOR | Нет на складе | |
| 10 | 4121859 | CLIP, BAND | Нет на складе | |
| 12 | 4200467 | ADAPTER, S | Нет на складе | |
| 12A | 957366 | O-RING | Нет на складе | |
| 13 | 4156434 | ELBOW, S | Нет на складе | |
| 13A | 957366 | O-RING | Нет на складе | |
| 14 | 4208472 | TEE S | Нет на складе | |
| 14A | 4509180 | O-RING | Нет на складе | |
| 15 | 4208473 | TEE, S | Нет на складе | |
| 15A | 957366 | O-RING | Нет на складе | |
| 18 | 4203485 | FITTING, PIPE | Нет на складе | |
| 18A | 957366 | O-RING | Нет на складе | |
| 19 | 4200465 | ADAPTER, S | Нет на складе | |
| 19A | 957366 | O-RING | Нет на складе | |
| 20 | 4295509 | HOSE | Нет на складе | |
| 21 | 4297976 | HOSE, NYLON | Нет на складе | |
| 22 | 4297977 | HOSE, NYLON | Нет на складе | |
| 23 | 4297978 | HOSE, NYLON | Нет на складе | |
| 24 | 4208472 | TEE S | Нет на складе | |
| 24A | 4509180 | O-RING | Нет на складе | |
| 25 | 4294660 | SOCKET | Нет на складе | |
| 26 | 4254563 | SWITCH, PRESSURE | Нет на складе | |
| 27 | 4506408 | O-RING | Нет на складе | |
| 28 | 4189859 | CLAMP, PIPE | Нет на складе | |
| 29 | J901260 | BOLT | Нет на складе | |
| 30 | A590912 | WASHER, SPRING | Нет на складе | |
| 31 | 4294677 | HARNESS, WIRE | Нет на складе | |
| 32 | 9738786 | BRACKET | Нет на складе | |
| 33 | J900800 | BOLT | Нет на складе | |
| 36 | 4297979 | HOSE, NYLON | Нет на складе | |
| 37 | 4239976 | UNION, S | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
