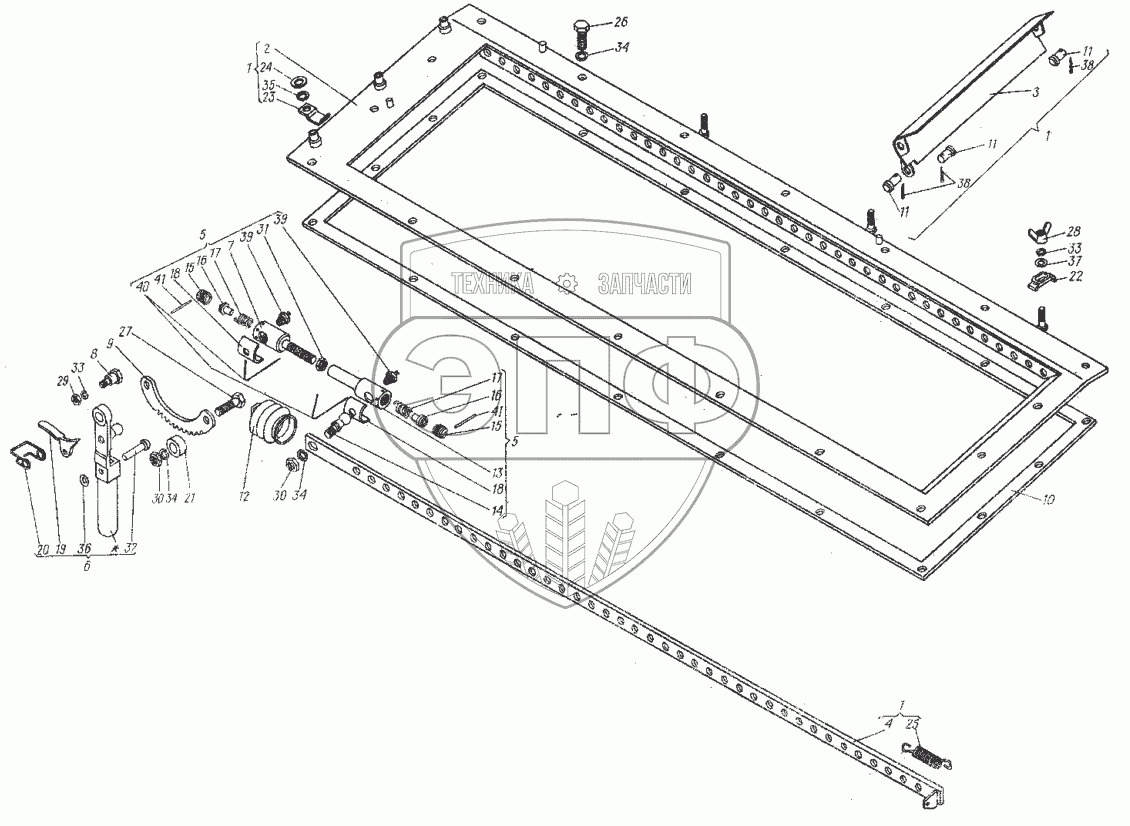

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Установка жалюзи 6.19.001-1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
11
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
34
35
36
37
38
38
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6.19.011-1 | Жалюзи в сборе | Нет на складе | |
| 2 | 6.19.013-1 | Рамка жалюзи в сборе | Нет на складе | |
| 3 | 6.19.014-1 | Створка в сборе | Нет на складе | |
| 4 | 6.19.015-1 | Рейка в сборе | Нет на складе | |
| 5 | 6.19.017 | Тяга в сборе | Нет на складе | |
| 6 | 6.19.018-1 | Рукоятка в сборе | Нет на складе | |
| 7 | 6.19.110 | Наконечник тяги | Нет на складе | |
| 8 | 6.19.112 | Ось рукоятки | Нет на складе | |
| 9 | 6.19.113 | Сектор зубчатый | Нет на складе | |
| 10 | 6.19.114 | Прокладка жалюзи | Нет на складе | |
| 11 | 6.19.116 | Палец | Нет на складе | |
| 12 | 6.19.121 | Колпак защитный | Нет на складе | |
| 13 | 8.19.124 | Наконечник тяги | Нет на складе | |
| 14 | 8.19.125 | Палец шаровой | Нет на складе | |
| 15 | 8.19.126 | Прокладка наконечника | Нет на складе | |
| 16 | 8.19.127 | Сухарь | Нет на складе | |
| 17 | 8.19.128 | Пружина | Нет на складе | |
| 18 | 8.19.129 | Муфта защитная | Нет на складе | |
| 19 | 8.19.132 | Защелка | Нет на складе | |
| 20 | 8.19.133 | Пружина | Нет на складе | |
| 21 | 8.19.145 | Втулка | Нет на складе | |
| 22 | 8.43.216 | Прижим | Нет на складе | |
| 23 | 8.46.146 | Прижим | Нет на складе | |
| 24 | 8.46.147 | Шайба | Нет на складе | |
| 25 | 54.40.448А | Пружина | Нет на складе | |
| 26 | [Болт М10.6gx20.66.019 ГОСТ 7796-70] | Болт М10.6gx20.66.019 ГОСТ 7796-70 | Нет на складе | |
| 27 | [Болт М10.6gx30.66.019 ГОСТ 7796-70] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | Нет на складе | |
| 28 | [Гайка М8.35.0112 ГОСТ 3032-76] | Гайка М8.35.0112 ГОСТ 3032-76 | Нет на складе | |
| 29 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | Нет на складе | |
| 30 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | Нет на складе | |
| 31 | [Гайка М12.6.0112 ГОСТ 5915-70] | Гайка М12.6.0112 ГОСТ 5915-70 | Нет на складе | |
| 32 | [Заклепка 6х30.01 ГОСТ 10299-80] | Заклепка 6х30.01 ГОСТ 10299-80 | Нет на складе | |
| 33 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | Нет на складе | |
| 34 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | Нет на складе | |
| 35 | [Шайба 12Т.65Г.0115 ГОСТ 6408-70] | Шайба 12Т.65Г.0115 ГОСТ 6408-70 | Нет на складе | |
| 36 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | Нет на складе | |
| 37 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | Нет на складе | |
| 38 | [Шплинт 3.2х20.016 ГОСТ 397-79] | Шплинт 3.2х20.016 ГОСТ 397-79 | Нет на складе | |
| 39 | [Масленка 1.3.Ц6 ГОСТ 19853-74] | Масленка 1.3.Ц6 ГОСТ 19853-74 | Нет на складе | |
| 40 | [Проволока 1,0-0-211 ГОСТ 3282-74, l=100 мм] | Проволока 1,0-0-211 ГОСТ 3282-74, l=100 мм | Нет на складе | |
| 41 | [Проволока 2,0-0-2Ц ГОСТ 3282-74, l=35 мм] | Проволока 2,0-0-2Ц ГОСТ 3282-74, l=35 мм | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
