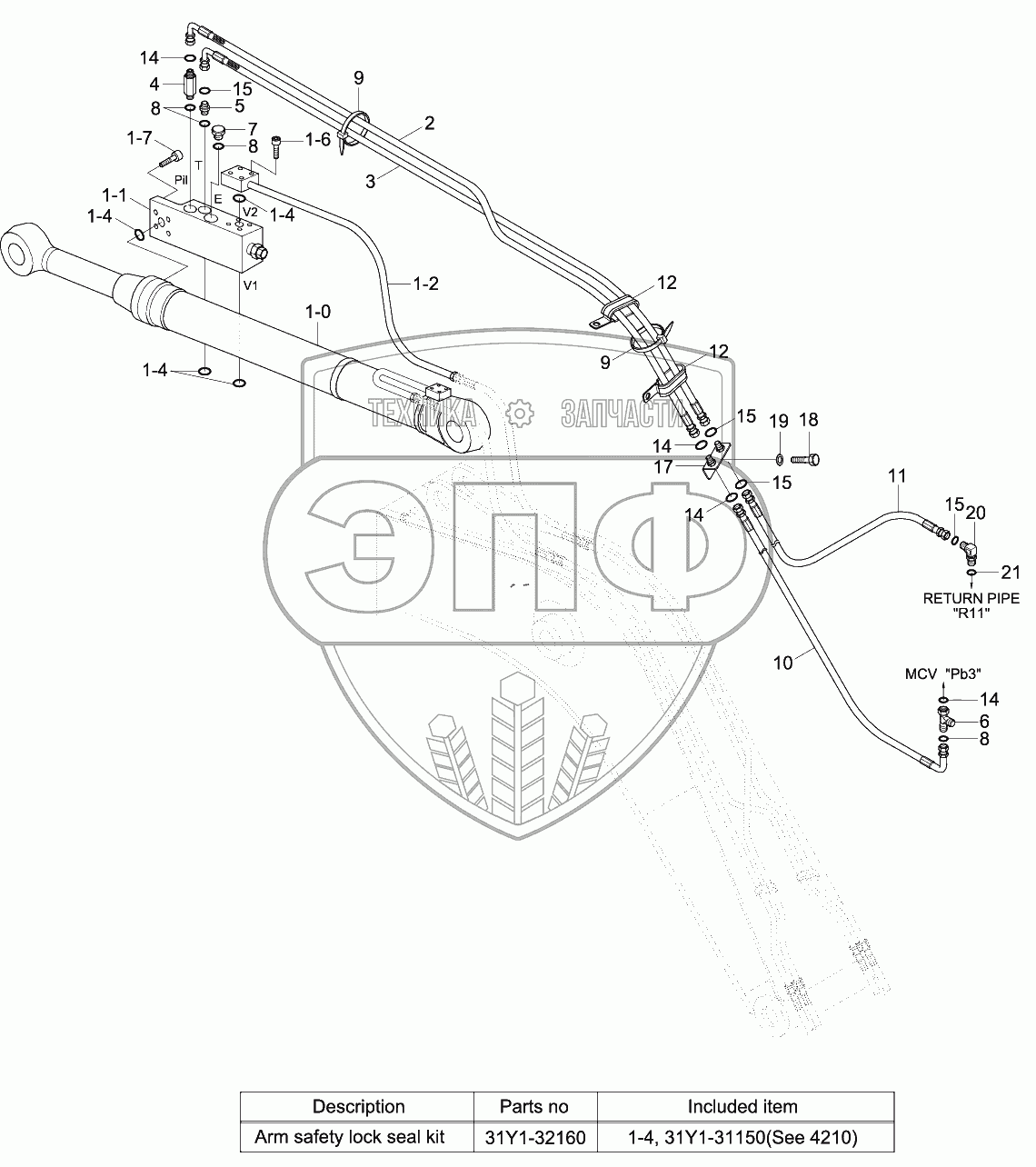

Каталог запасных частей к технике: Hyundai R140W-9S. ARM SAFETY LOCK SYSTEM
2
3
1
1-0
1-1
1-2
1-6
1-7
2
3
4
5
6
7
8
8
8
9
9
10
11
12
12
14
14
14
14
15
15
15
15
17
18
19
20
21
31Y1-32160
1-4
1-4
1-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | P930-042078 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 3 | P930-062078 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 1 | 31Q4-52132 | Arm Safety Lock Cylinder | Нет на складе | |
| 1-0 | ArmCylSubAssy | Arm Cyl Sub Assy | Нет на складе | |
| 1-1 | 31Q4-55030 | Lock Valve-Arm Safety | Нет на складе | |
| 1-2 | 31Y1-31670 | Pipe Assy-Rv | Нет на складе | |
| 1-6 | S107-100456 | Bolt-Socket | Нет на складе | |
| 1-7 | S107-100506 | Bolt-Socket | Нет на складе | |
| 2 | P930-042083 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 3 | P930-062083 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 4 | X500-110001 | CONNECTOR-ORFS | Нет на складе | |
| 5 | X520-110011 | ELBOW-90,ORFS | Нет на складе | |
| 6 | X840-515151 | Tee-R/Type, Swivel, Orfs | Нет на складе | |
| 7 | P220-110102 | Plug-Hex | Нет на складе | |
| 8 | S631-011004 | O-RING | Нет на складе | |
| 9 | S552-020102 | Clamp-Band | Нет на складе | |
| 10 | P930-042039 | Hose Assy-Orfs 0x90 | Нет на складе | |
| 11 | P910-062035 | Hose Assy-Orfs 0x0 | Нет на складе | |
| 12 | 31L7-10200 | CLAMP-TUBE | Нет на складе | |
| 14 | S621-011001 | O-RING | Нет на складе | |
| 15 | S621-012001 | O-RING | Нет на складе | |
| 17 | 31N6-90660 | Termianl-Safety Vlv | Нет на складе | |
| 18 | S017-16075D | Bolt-Hex | Нет на складе | |
| 19 | S411-160006 | WASHER-SPRING | Нет на складе | |
| 20 | X520-110002 | ELBOW-90,ORFS | Нет на складе | |
| 21 | S631-014004 | O-RING | Нет на складе | |
| 31Y1-32160 | 31Y1-32160 | Seal Kit | Нет на складе | |
| 1-4 | Y171-019004 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
