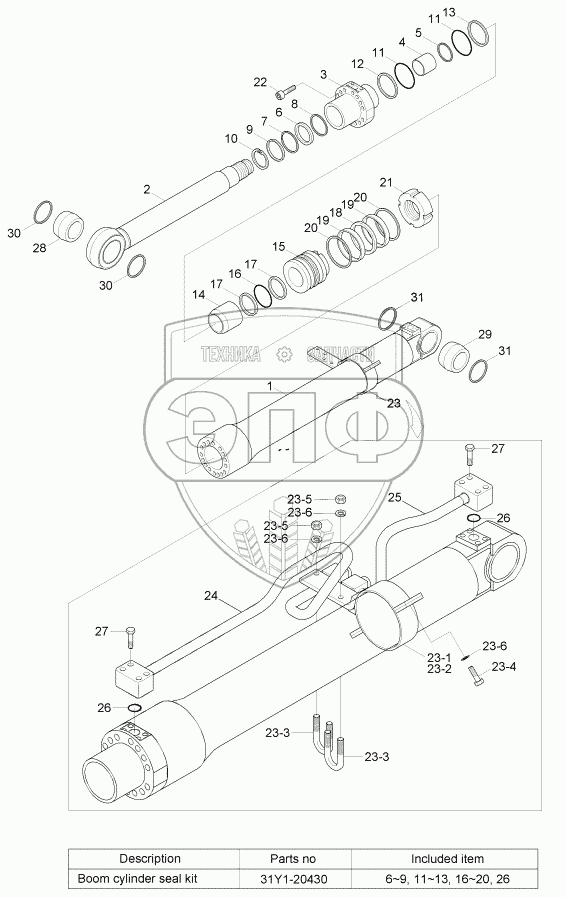

Каталог запасных частей к технике: Hyundai R170W-7. BOOM CYLINDER
1
2
3
4
5
6
6
7
8
9
9
10
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
20
20
20
21
22
28
29
30
30
31
31
23
23
23-1
23-1
23-2
23-3
23-3
23-4
23-5
23-5
23-6
23-6
23-6
24
24
25
25
26
26
26
27
27
31Y1-20430
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 31N5-50110 | 31N5-50110 | Cylinder Ass'Y,Lh | Нет на складе | |
| 31N5-50120 | 31N5-50120 | Cylinder Ass'Y,Rh | Нет на складе | |
| 31Y1-20380 | 31Y1-20380 | Boom Cyl Sub Assy | Нет на складе | |
| 1 | 31Y1-20350 | Tube Assy | Нет на складе | |
| 2 | 31Y1-04090 | Rod Assy | Нет на складе | |
| 3 | 31Y1-04120 | Gland | Нет на складе | |
| 4 | S732-080040 | Bushing-Dd2 | Нет на складе | |
| 5 | Y191-086000 | Ring-Snap | Нет на складе | |
| 6 | Y200-080011 | Seal-Rod | Нет на складе | |
| 7 | Y180-080020 | Ring-Back Up | Нет на складе | |
| 8 | Y240-080011 | Ring-Buffer | Нет на складе | |
| 9 | Y110-080011 | Wiper-Dust | Нет на складе | |
| 10 | Y190-094000 | Ring-Snap | Нет на складе | |
| 11 | S631-105004 | O-Ring | Нет на складе | |
| 12 | S641-105002 | Ring-Back Up | Нет на складе | |
| 13 | S641-105003 | Ring-Back Up | Нет на складе | |
| 14 | 31YC-21050 | Ring-Cushion | Нет на складе | |
| 15 | 31Y1-03660 | Piston | Нет на складе | |
| 16 | S632-070004 | O-Ring | Нет на складе | |
| 17 | S642-070003 | Ring-Back Up | Нет на складе | |
| 18 | Y420-115000 | Seal-Piston | Нет на складе | |
| 19 | Y310-115000 | Ring-Wear | Нет на складе | |
| 20 | Y440-115000 | Ring-Dust | Нет на складе | |
| 21 | 31YC-61050 | Nut-Lock | Нет на складе | |
| 22 | S109-180604 | Bolt-Socket | Нет на складе | |
| 28 | 31YC-11075 | Bushing-Pin | Нет на складе | |
| 29 | 31YC-11085 | Bushing-Pin | Нет на складе | |
| 30 | S700-075205 | Seal-Dust | Нет на складе | |
| 31 | Y000-070200 | Seal-Dust | Нет на складе | |
| 23 | 31Y1-04130 | Band Assy-Lh | Нет на складе | |
| 23 | 31Y1-04020 | Band Assy-Rh | Нет на складе | |
| 23-1 | 31Y1-04140 | Band Sub Ass'Y,Lh | Нет на складе | |
| 23-1 | 31Y1-041R0 | Band Sub Assy-Rh | Нет на складе | |
| 23-2 | 31YC-32020 | Band | Нет на складе | |
| 23-3 | S071-022730 | U-Bolt | Нет на складе | |
| 23-4 | S011-100352 | BOLT-HEX | Нет на складе | |
| 23-5 | S201-101002 | Nut-Hexagon Head | Нет на складе | |
| 23-6 | S411-100002 | WASHER-SPRING | Нет на складе | |
| 24 | 31Y1-20390 | Pipe Assy-R,Lh | Нет на складе | |
| 24 | 31Y1-20400 | Pipe Assy-R,Rh | Нет на складе | |
| 25 | 31Y1-20410 | Pipe Assy-B,Lh | Нет на складе | |
| 25 | 31Y1-20420 | Pipe Assy-B,Rh | Нет на складе | |
| 26 | Y171-019004 | O-RING | Нет на складе | |
| 27 | S107-100454 | Bolt-Socket | Нет на складе | |
| 31Y1-20430 | 31Y1-20430 | Seal Kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
