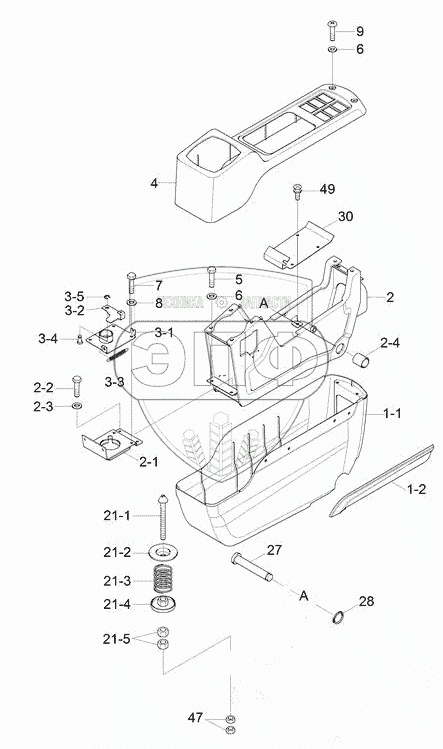

Каталог запасных частей к технике: Hyundai R170W-7. CONSOLE BOX (RH, OPT, #1230-)
8
1
1-1
1-2
2
2-1
2-2
2-3
2-4
3
3-1
3-2
3-3
3-4
3-5
4
5
6
6
7
9
21
21-1
21-2
21-3
21-4
21-5
27
28
30
47
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8 | S403-06200B | WASHER-PLAIN | Нет на складе | |
| 73N6-21040 | 73N6-21040 | Console Box Assy | Нет на складе | |
| 1 | 73N6-21020 | Cover-C/Low Assy | Нет на складе | |
| 1-1 | 73N6-20160 | Console Box-Low | Нет на складе | |
| 1-2 | 73N6-20230 | Panel-Console Deco | Нет на складе | |
| 2 | 71N6-20061 | C/Box Frame Wa-Rh | Нет на складе | |
| 2-1 | 71N6-21320 | Bracket-Tilt | Нет на складе | |
| 2-2 | S015-060156 | BOLT-HEX | Нет на складе | |
| 2-3 | S403-06200B | WASHER-PLAIN | Нет на складе | |
| 2-4 | S731-020025 | Bushing-Du | Нет на складе | |
| 3 | 71N6-20091 | Tilt Catch Assy | Нет на складе | |
| 3-1 | 71N6-21420 | Tilt Catch-Low | Нет на складе | |
| 3-2 | 71N6-21451 | Tilt Catch-Up | Нет на складе | |
| 3-3 | 71N6-21460 | Spring | Нет на складе | |
| 3-4 | 71N6-21470 | Pin | Нет на складе | |
| 3-5 | P560-090002 | Retaining Ring-E Type | Нет на складе | |
| 4 | 73N6-20150 | Console Box Up-Rh | Нет на складе | |
| 5 | S015-050206 | Bolt-Hex | Нет на складе | |
| 6 | S403-05200B | Washer-Plain | Нет на складе | |
| 7 | S161-060136 | Screw-Cross R/Round | Нет на складе | |
| 9 | S161-050166 | Screw-Cross R/Round | Нет на складе | |
| 21 | 71N6-20031 | Tilt Locker Assy | Нет на складе | |
| 21-1 | 71N6-21151 | Shaft | Нет на складе | |
| 21-2 | 71N6-21160 | Plate | Нет на складе | |
| 21-3 | 71N6-21170 | Spring | Нет на складе | |
| 21-4 | 71N6-21180 | Plate Wa | Нет на складе | |
| 21-5 | S207-161006 | Nut-Hex | Нет на складе | |
| 27 | 71N6-20082 | Shaft | Нет на складе | |
| 28 | S601-020004 | Ring-Retaining | Нет на складе | |
| 30 | 71N6-20111 | Plate-Cable | Нет на складе | |
| 47 | S205-16100B | NUT-HEX | Нет на складе | |
| 49 | S035-061526 | BOLT-W/WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
