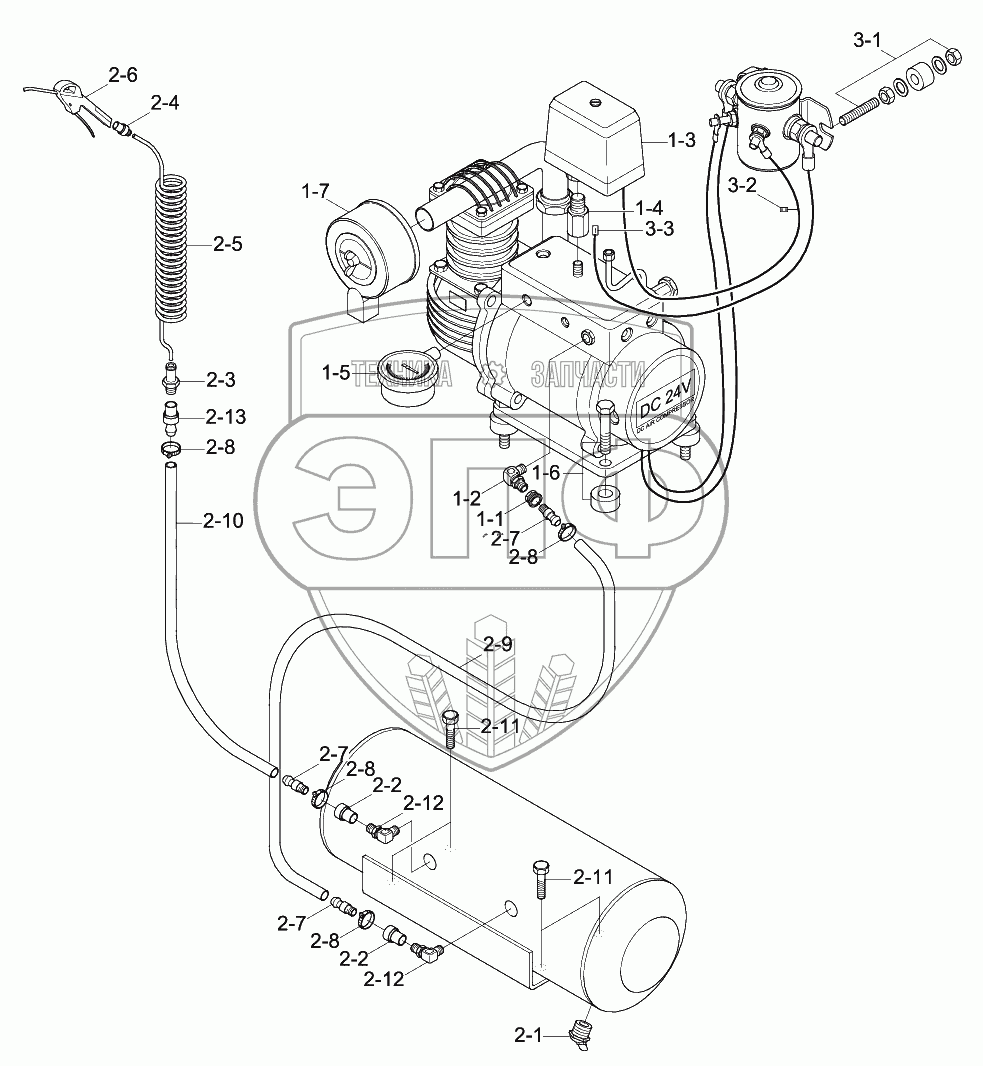

Каталог запасных частей к технике: Hyundai R170W-9. AIR COMPRESSOR
21Q4-90610
1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
2
2-1
2-10
2-11
2-11
2-12
2-12
2-13
2-2
2-2
2-3
2-4
2-5
2-6
2-7
2-7
2-7
2-8
2-8
2-8
2-8
2-9
3
3-1
3-2
3-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 21Q4-90610 | 21Q4-90610 | AIR COMPRESSOR ASSY | Нет на складе | |
| 1 | 21Q4-90620 | AIR COMPRESSOR | Нет на складе | |
| 1-1 | MHM22 | SOCKET | Нет на складе | |
| 1-2 | C01-233400 | ELBOW | Нет на складе | |
| 1-3 | C01-241300 | REDUSSOR | Нет на складе | |
| 1-4 | C01-221200 | PT | Нет на складе | |
| 1-5 | C08-252 | GAGE-AIR PRESSURE | Нет на складе | |
| 1-6 | C06-355 | BOLT-RUBBER | Нет на складе | |
| 1-7 | ACAF-01 | AIR FILTER | Нет на складе | |
| 2 | 21Q4-90630 | AIR TANK | Нет на складе | |
| 2-1 | C05-21 | BOLT-DRAIN | Нет на складе | |
| 2-10 | C03-143500 | HOSE-AIR | Нет на складе | |
| 2-11 | BOLTM10x20 | BOLT | Нет на складе | |
| 2-12 | C01-233400 | ELBOW | Нет на складе | |
| 2-13 | MHH22 | NIPPLE-SOCKET | Нет на складе | |
| 2-2 | MHM22 | SOCKET | Нет на складе | |
| 2-3 | MCN21 | PLUG-NUT | Нет на складе | |
| 2-4 | MHN21 | SOCKET-NUT | Нет на складе | |
| 2-5 | C03-315000 | COIL HOSE | Нет на складе | |
| 2-6 | C02-1453 | AIR GUN | Нет на складе | |
| 2-7 | MCH22 | PLUG NIPPLE | Нет на складе | |
| 2-8 | C04-145 | BAND-HOSE | Нет на складе | |
| 2-9 | C03-14500 | AIR HOSE | Нет на складе | |
| 3 | 21Q4-90640 | Relay Assy | Нет на складе | |
| 3-1 | C06-247 | RUBBER BOLT | Нет на складе | |
| 3-2 | MG650943-5 | PLUG 1P | Нет на складе | |
| 3-3 | DT04-2P-E005 | PLUG 2P | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
