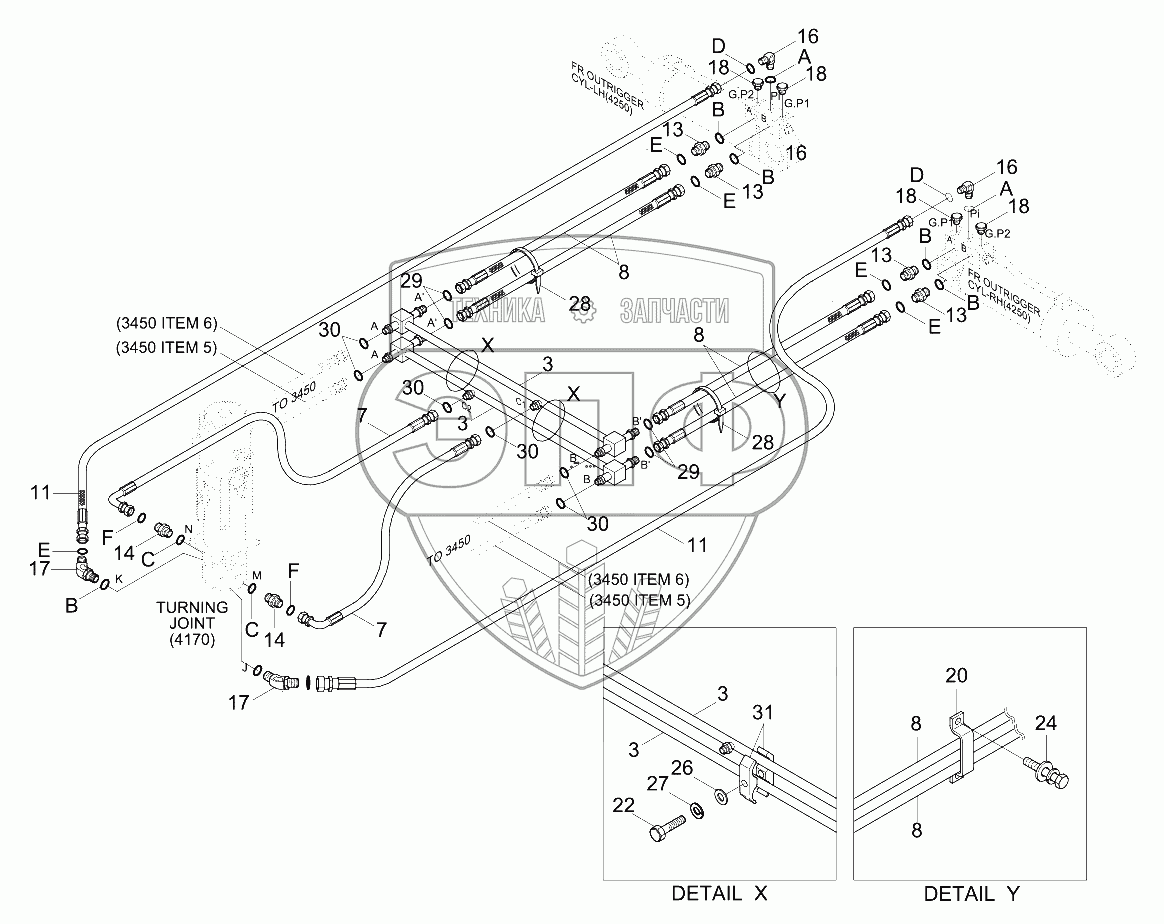

Каталог запасных частей к технике: Hyundai R210W-9. REAR OUTRIGGER HYD PIPING (-#0285)
11
11
13
13
13
13
14
14
16
16
16
17
17
18
18
18
18
20
22
24
26
27
28
28
29
29
3
3
3
3
30
30
30
30
31
7
7
8
8
8
8
A
A
B
B
B
B
B
C
C
D
D
E
E
E
E
E
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| HYDPIPING | HYDPIPING | HYD PIPING | Нет на складе | |
| HYDPIPING | HYDPIPING | HYD PIPING | Нет на складе | |
| 11 | P923-043045 | HOSE ASSY-ORFS 0X45 | Нет на складе | |
| 13 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 14 | X500-110003 | CONNECTOR-ORFS | Нет на складе | |
| 16 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 17 | X530-110012 | ELBOW-45,ORFS | Нет на складе | |
| 18 | P220-110102 | Plug-Hex | Нет на складе | |
| 20 | 31EM-45320 | CLAMP-HOSE | Нет на складе | |
| 22 | S017-100606 | Bolt-Hex | Нет на складе | |
| 24 | S037-102026 | BOLT-W/WASHER | Нет на складе | |
| 26 | S403-10100B | WASHER-PLAIN | Нет на складе | |
| 27 | S411-100006 | WASHER-SPRING | Нет на складе | |
| 28 | S552-102370 | Clamp-Band | Нет на складе | |
| 29 | S621-012001 | O-RING | Нет на складе | |
| 3 | 31Q6-70050 | PIPE ASSY | Нет на складе | |
| 30 | S621-014001 | O-RING | Нет на складе | |
| 31 | 34EA-10250 | Clamp-Pipe | Нет на складе | |
| 7 | P933-087010 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 8 | P913-067029 | HOSE ASSY-ORFS 0X0 | Нет на складе | |
| A | S631-011004 | O-RING | Нет на складе | |
| B | S631-014004 | O-RING | Нет на складе | |
| C | S631-018004 | O-RING | Нет на складе | |
| D | S621-011001 | O-RING | Нет на складе | |
| E | S621-012001 | O-RING | Нет на складе | |
| F | S621-014001 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
