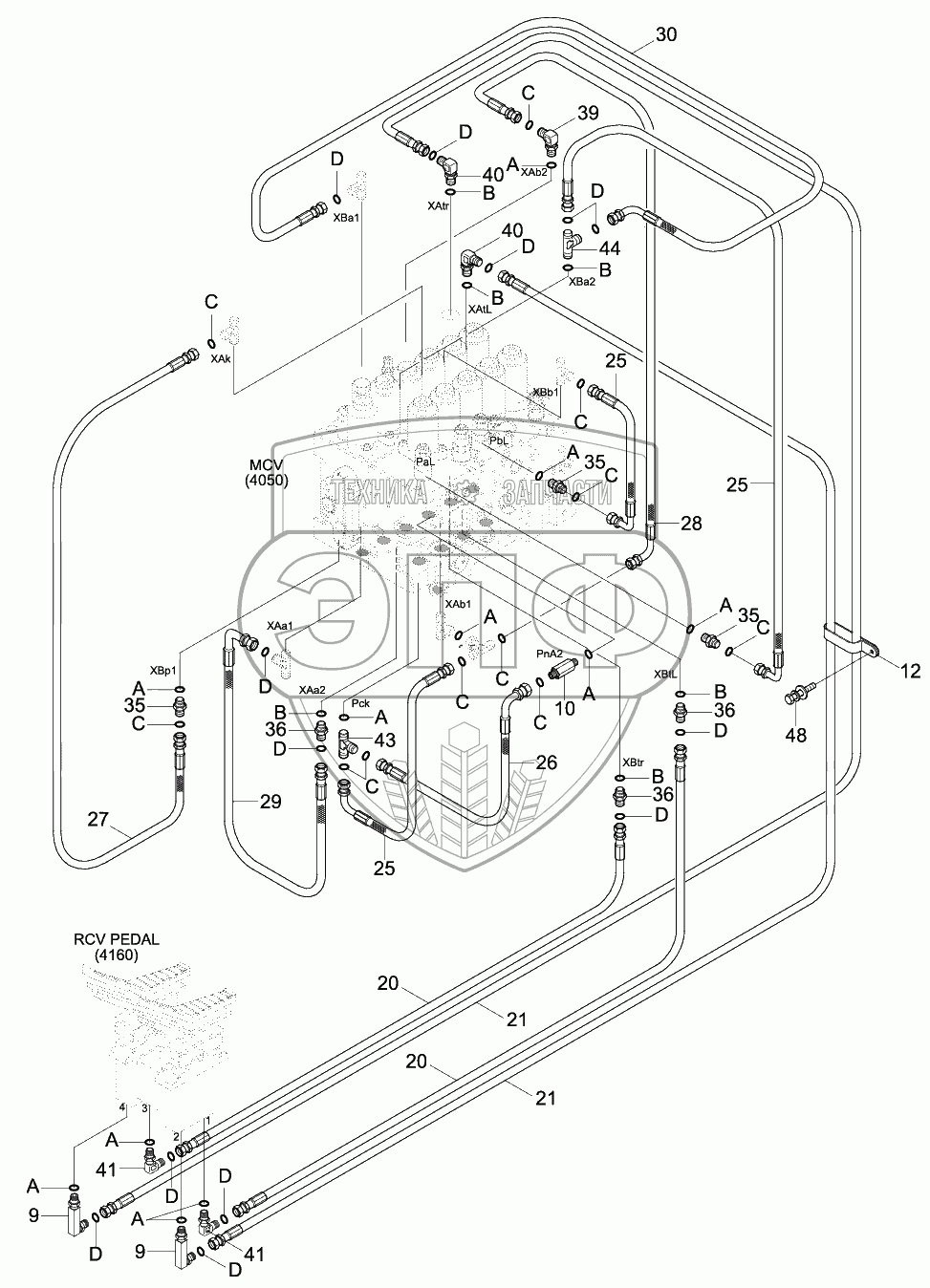

Каталог запасных частей к технике: Hyundai R330LC-9S. PILOT HYD PIPING (CONTROL 3)
10
12
20
20
21
21
25
25
25
26
27
28
29
30
35
35
35
36
36
36
39
40
40
41
41
43
44
48
9
9
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
C
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | X511-104515 | CONNECTOR-LONG,ORFS | Нет на складе | |
| 12 | 31L7-10270 | CLAMP-TUBE | Нет на складе | |
| 20 | X400-062072 | HOSE ASSY-SYNF,ORFS | Нет на складе | |
| 21 | X400-062075 | Hose Assy-Synf,Orfs | Нет на складе | |
| 25 | X420-042007 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 26 | X420-042016 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 27 | X400-042022 | HOSE ASSY-SYNF,ORFS | Нет на складе | |
| 28 | X420-042026 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 29 | X420-062007 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 30 | X420-062010 | HOSE ASSY-ORFS 0X90 | Нет на складе | |
| 35 | X500-110001 | CONNECTOR-ORFS | Нет на складе | |
| 36 | X500-110002 | CONNECTOR-ORFS | Нет на складе | |
| 39 | X520-110001 | ELBOW-90,ORFS | Нет на складе | |
| 40 | X520-110002 | ELBOW-90,ORFS | Нет на складе | |
| 41 | X520-110011 | ELBOW-90,ORFS | Нет на складе | |
| 43 | X820-045151 | TEE-R/TYPE,ORFS | Нет на складе | |
| 44 | X820-065152 | TEE-R/TYPE,ORFS | Нет на складе | |
| 48 | S037-102026 | BOLT-W/WASHER | Нет на складе | |
| 9 | 31N7-22100 | ELBOW-90,ORFS,LONG | Нет на складе | |
| A | S631-011004 | O-RING | Нет на складе | |
| B | S631-014004 | O-RING | Нет на складе | |
| C | S621-011001 | O-RING | Нет на складе | |
| D | S621-012001 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
