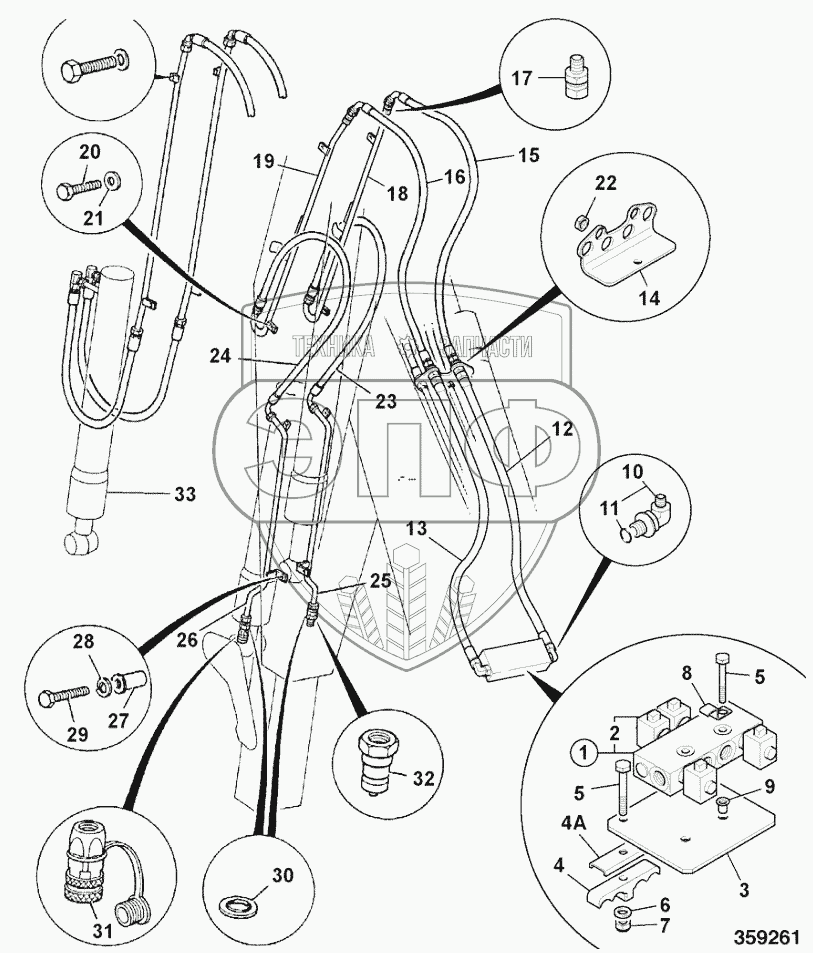

Каталог запасных частей к технике: JCB 4CX. CIRCUIT, JAW BUCKET EXTRADIG DIPPER 1550
27
19
19
19
19
20
21
22
23
24
25
26
18
18
28
29
30
31
32
10
2
3
4
5
5
6
7
8
9
1
11
12
13
14
14
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 | 826/01102 | Nut | Нет на складе | |
| 19 | 335/05008 | Pipe | Нет на складе | |
| 19 | 128/17350 | Pipe assembly carrier, jaw | Нет на складе | |
| 20 | 1315/0410Z | Setscrew | Нет на складе | |
| 21 | 1420/0008Z | Washer | Нет на складе | |
| 22 | 1356/0203Z | Nut backing | Нет на складе | |
| 23 | 613/27200 | Hose | Нет на складе | |
| 24 | 613/27200 | Hose | Нет на складе | |
| 25 | 128/C1972 | Pipe RH feed pipe inner dipper | Нет на складе | |
| 26 | 128/C1973 | Pipe LH feed pipe inner dipper | Нет на складе | |
| 18 | 128/17349 | Pipe assembly carrier, jaw | Нет на складе | |
| 28 | 1420/0007Z | Washer | Нет на складе | |
| 29 | 1315/0308Z | Setscrew | Нет на складе | |
| 30 | 2401/0506 | O-Ring supplied with adapters | Нет на складе | |
| 31 | 45/920049 | Coupling Female | Нет на складе | |
| 32 | 45/920058 | Coupling male | Нет на складе | |
| 34 | ExtentionramseeCIRCUIT,AUXILIARYEXTENTIONRAMEXTRADIGDIPPER and JAW1400,GEARPUMP | Extention ram see CIRCUIT, AUXILIARY EXTENTION RAM EXTRADIG DIPPER and JAW 1400, GEAR PUMP | Нет на складе | |
| 35 | 835/10082 | Cap flip top protection | Нет на складе | |
| 36 | 835/10109 | Cap Plastic protection | Нет на складе | |
| 37 | 826/01453 | Tie cable Double Head | Нет на складе | |
| 10 | 816/90457 | Adapter elbow M/M | Нет на складе | |
| 2 | 717/20137 | Coil | Нет на складе | |
| 3 | 331/16696 | Plate mounting change over valve | Нет на складе | |
| 4 | 123/05836 | Clamp | Нет на складе | |
| 4A | 123/07146 | Plate Clamp Stiffener | Нет на складе | |
| 5 | 1315/3414Z | Bolt | Нет на складе | |
| 6 | 1420/0008Z | Washer | Нет на складе | |
| 7 | 1370/0303Z | Nut lock | Нет на складе | |
| 8 | 123/02569 | Clip S | Нет на складе | |
| 9 | 826/01249 | Nut Rrivet | Нет на складе | |
| 1 | 25/221088 | Valve solenoid assembly jaw changeover | Нет на складе | |
| 11 | 2401/0507 | O-Ring | Нет на складе | |
| 12 | 612/80055 | Hose | Нет на складе | |
| 13 | 612/80055 | Hose | Нет на складе | |
| 14 | 331/18864 | Plate adapter | Нет на складе | |
| 14 | 331/31794 | Plate hose support | Нет на складе | |
| 15 | 612/26400 | Hose | Нет на складе | |
| 16 | 612/26400 | Hose | Нет на складе | |
| 17 | 816/90177 | Adapter M/F | Нет на складе | |
| 18 | 335/05007 | Pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
