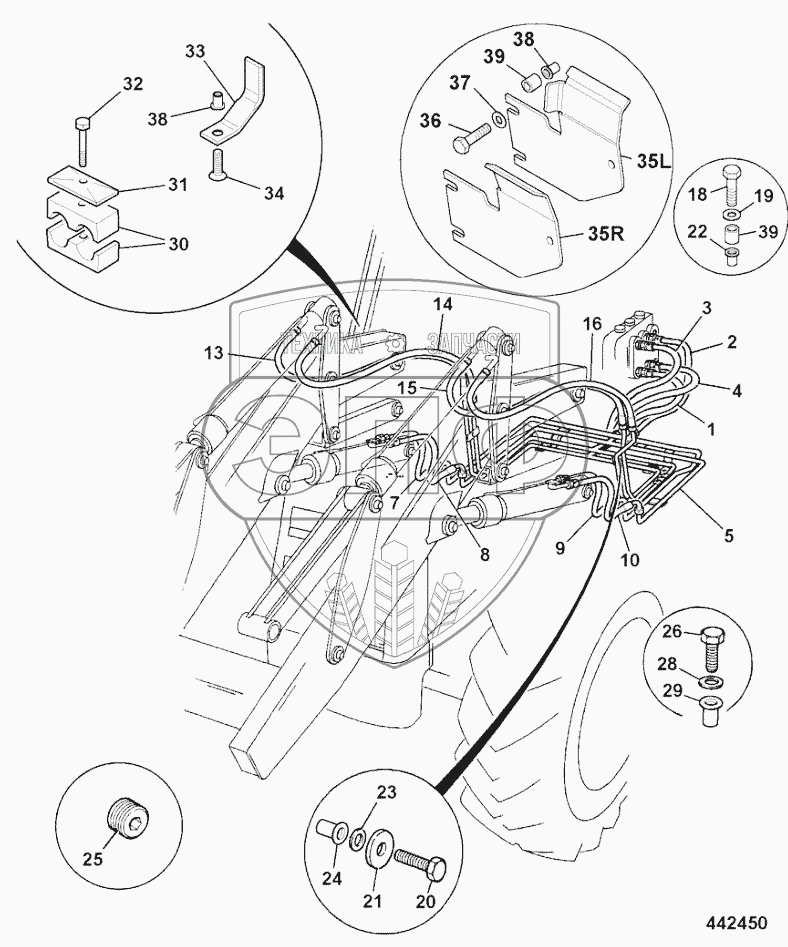

Каталог запасных частей к технике: JCB 4CX. CIRCUIT, LOADER ARM

19
20
21
22
23
24
25
26
28
29
30
32
33
34
18
36
36
36
36
37
38
38
38
38
38
38
39
39
39
39
39
39
5
5
5
5
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
1
1
1
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
13
14
15
16
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
35L | 331/29517 | Guide hose left hand | Нет на складе | |
19 | 1411/0004Z | Washer | Нет на складе | |
20 | 1315/3309Z | Bolt | Нет на складе | |
21 | 1420/0007Z | Washer | Нет на складе | |
22 | 1370/0203Z | Nut | Нет на складе | |
23 | 1412/0003Z | Washer | Нет на складе | |
24 | 826/01627 | Nut Rivet | Нет на складе | |
25 | 835/10026 | Plug plastic | Нет на складе | |
26 | 1315/0309Z | Setscrew | Нет на складе | |
28 | 1420/0007Z | Washer | Нет на складе | |
29 | 826/01249 | Nut Rrivet | Нет на складе | |
30 | 821/10328 | Clamp twin pipe | Нет на складе | |
32 | 1315/3311Z | Bolt | Нет на складе | |
33 | 331/26243 | Guide hose | Нет на складе | |
34 | 332/D3982 | Screw c/sunk head | Нет на складе | |
18 | 1315/0409Z | Setscrew | Нет на складе | |
35L | 332/E4379 | Guide hose left hand | Нет на складе | |
35R | 331/29532 | Guide hose right hand | Нет на складе | |
35R | 332/E6651 | Guide hose right hand | Нет на складе | |
36 | 1315/3309Z | Bolt | Нет на складе | |
36 | 1315/0307Z | Setscrew | Нет на складе | |
37 | 1420/0007Z | Washer | Нет на складе | |
38 | 826/01106 | Nut Rivet | Нет на складе | |
38 | 826/01249 | Nut Rrivet | Нет на складе | |
39 | 123/05553 | Spacer steel | Нет на складе | |
39 | 829/31261 | Spacer nylon | Нет на складе | |
40 | 658/00737 | Spacer Steel | Нет на складе | |
40 | 829/31256 | Spacer nylon | Нет на складе | |
40 | 829/00539 | Spacer steel | Нет на складе | |
5 | 335/11164 | Pipe Loader arm crossover | Нет на складе | |
1 | 613/01000 | Hose | Нет на складе | |
1 | 613/25400 | Hose | Нет на складе | |
2 | 613/04100 | Hose | Нет на складе | |
2 | 613/06000 | Hose | Нет на складе | |
2 | 613/30400 | Hose | Нет на складе | |
3 | 613/00700 | Hose | Нет на складе | |
3 | 613/01000 | Hose | Нет на складе | |
3 | 613/25400 | Hose | Нет на складе | |
4 | 613/04100 | Hose | Нет на складе | |
4 | 613/06000 | Hose | Нет на складе | |
4 | 613/30400 | Hose | Нет на складе | |
5 | 335/05719 | Pipe loader arm crossover | Нет на складе | |
5 | 335/11163 | Pipe Loader arm crossover SRS builds | Нет на складе | |
5 | 335/07374 | Pipe loader arm crossover without srs | Нет на складе | |
1 | 613/00700 | Hose | Нет на складе | |
5A | 816/00190 | Cap | Нет на складе | |
7 | 612/80099 | Hose | Нет на складе | |
7 | 612/04100 | Hose | Нет на складе | |
8 | 612/80099 | Hose | Нет на складе | |
8 | 612/04100 | Hose | Нет на складе | |
9 | 612/80099 | Hose | Нет на складе | |
9 | 612/04100 | Hose | Нет на складе | |
10 | 612/80099 | Hose | Нет на складе | |
10 | 612/04100 | Hose | Нет на складе | |
13 | 629/80124 | Hose | Нет на складе | |
14 | 629/80124 | Hose | Нет на складе | |
15 | 629/80124 | Hose | Нет на складе | |
16 | 629/80124 | Hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
