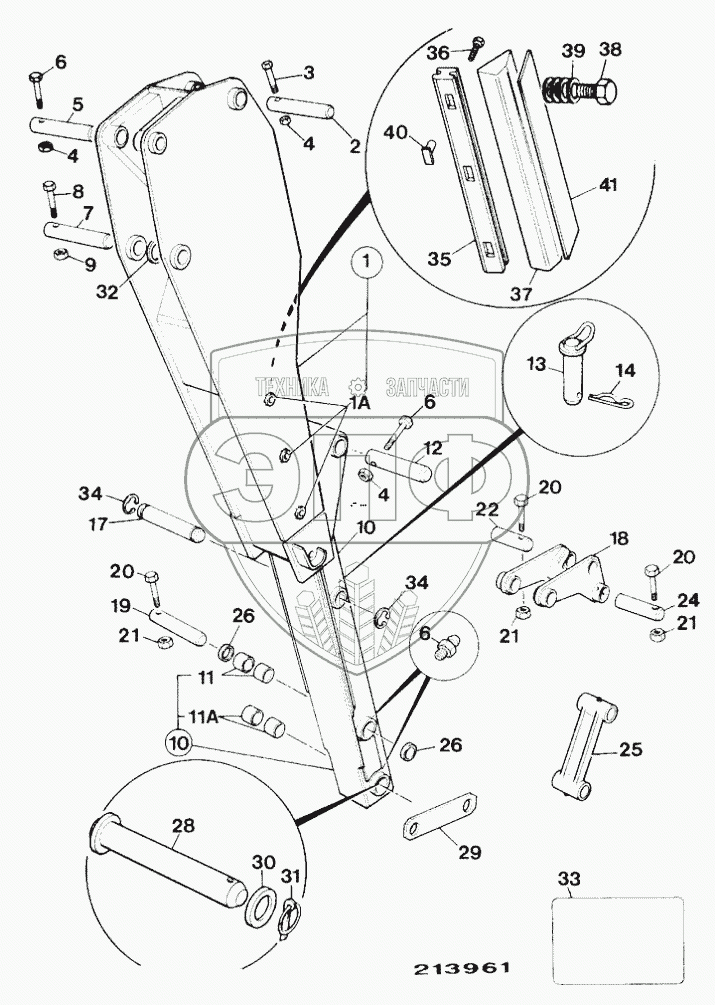

Каталог запасных частей к технике: JCB 4CX. DIPPER (STICK) EXTRADIG, 15' 6"
30
20
20
20
22
24
25
26
26
28
29
31
32
33
34
34
35
36
37
38
39
39
39
39
41
11
5
7
10
10
1
12
13
14
17
17
17
17
18
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 30 | 823/00470 | Washer | Нет на складе | |
| 19B | 1370/0303Z | Nut lock | Нет на складе | |
| 20 | 1315/3419Z | Bolt | Нет на складе | |
| 22 | 811/90409 | Pin Pivot | Нет на складе | |
| 22A | 1315/3419Z | Bolt | Нет на складе | |
| 22B | 1370/0303Z | Nut lock | Нет на складе | |
| 24 | 811/50369 | Pin Pivot | Нет на складе | |
| 24A | 1315/3418Z | Bolt | Нет на складе | |
| 24B | 1370/0303Z | Nut lock | Нет на складе | |
| 25 | Tippinglink | Tipping link | Нет на складе | |
| 26 | 813/00425 | Seal pivot pin grease | Нет на складе | |
| 27 | 1416/0008Z | Washer Spring | Нет на складе | |
| 28 | 911/12400 | Pin Pivot | Нет на складе | |
| 29 | 106/50001 | Strap | Нет на складе | |
| 19A | 1315/3418Z | Bolt | Нет на складе | |
| 31 | 826/00512 | Pin Linch | Нет на складе | |
| 32 | 819/00101 | Shim | Нет на складе | |
| 33 | 817/00502 | Label greasing | Нет на складе | |
| 34 | 823/00334 | Clip | Нет на складе | |
| 35 | 123/06189 | Pad top wear | Нет на складе | |
| 36 | 1315/3411Z | Bolt | Нет на складе | |
| 37 | 331/27389 | Pad wear strip bottom, red | Нет на складе | |
| 38 | 1315/0811Z | Bolt | Нет на складе | |
| 39 | 1370/0702Z | Nut thin | Нет на складе | |
| 39 | 1420/0012Z | Washer | Нет на складе | |
| 41 | 123/04207 | Plate spreader | Нет на складе | |
| 42 | 1420/0008Z | Washer | Нет на складе | |
| 11 | 809/00125 | Bearing liner | Нет на складе | |
| 1A | 826/10345 | Boss wear pad adjuster | Нет на складе | |
| 2 | 811/50373 | Pin pivot | Нет на складе | |
| 2 | 811/90583 | Pin pivot | Нет на складе | |
| 2A | 1315/3317Z | Bolt | Нет на складе | |
| 2B | 1370/0203Z | Nut | Нет на складе | |
| 5 | 811/50365 | Pin pivot | Нет на складе | |
| 5A | 1315/3521Z | Bolt | Нет на складе | |
| 5B | 1370/0403Z | Nut Lock | Нет на складе | |
| 7 | 811/50378 | Pin Pivot | Нет на складе | |
| 7A | 826/01641 | Capscrew | Нет на складе | |
| 7B | 1370/0403Z | Nut Lock | Нет на складе | |
| 10 | 128/10773 | Dipper assembly inner | Нет на складе | |
| 1 | 125/90900 | Carrier | Нет на складе | |
| 11A | 809/00176 | Bearing liner | Нет на складе | |
| 12 | 811/50367 | Pin pivot | Нет на складе | |
| 12A | 1315/3418Z | Bolt | Нет на складе | |
| 12B | 1370/0303Z | Nut lock | Нет на складе | |
| 13 | 125/33400 | Pin pivot | Нет на складе | |
| 14 | 122/34401 | Clip | Нет на складе | |
| 16 | 1450/0002 | Nipple Grease | Нет на складе | |
| 17 | 811/70080 | Pin pivot | Нет на складе | |
| 17 | 811/90585 | Pin pivot | Нет на складе | |
| 18 | 335/05604 | Lever tipping | Нет на складе | |
| 18 | 335/05605 | Lever tipping | Нет на складе | |
| 19 | 811/20061 | Pin Pivot | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
