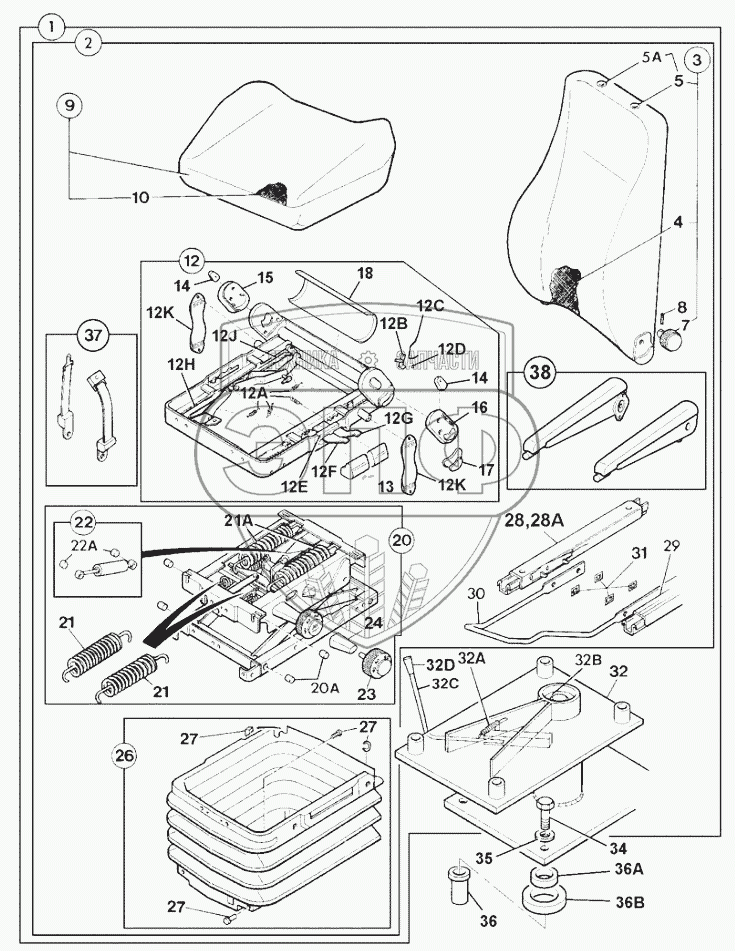

Каталог запасных частей к технике: JCB-3CX (Часть 1). SEAT, SUSPENSION 5000 LB
1
1
2
2
3
3
4
4
5
5A
7
8
9
9
10
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
13
13
14
14
15
16
17
18
20
20A
21
21
21A
22
22A
23
24
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
32D
34
35
36
36A
36B
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 128/13562 | Seat assy, suspen. cloth 5000lb Cloth | Нет на складе | |
| 1 | 128/13566 | Seat assy, suspen. vinyl 5000lb Vinyl | Нет на складе | |
| 2 | 40/910712 | Seat 5000lb suspension cloth | Нет на складе | |
| 2 | 40/910723 | Seat 5000lb suspension vinyl | Нет на складе | |
| 3 | 40/910713 | Cushion squab assy, cloth | Нет на складе | |
| 3 | 40/910734 | Cushion squab assembly, vinyl | Нет на складе | |
| 4 | 40/910714 | Cover squab assy, cloth | Нет на складе | |
| 4 | 40/910397 | Cover Seat, vinyl | Нет на складе | |
| 4A | 40/903132 | Clip | Нет на складе | |
| 5 | 40/903120 | Plug Headrest | Нет на складе | |
| 5A | 40/906903 | Clip headrest | Нет на складе | |
| 7 | 40/903119 | Knob adjuster | Нет на складе | |
| 8 | 40/903121 | Pin tension | Нет на складе | |
| 9 | 40/910710 | Cushion seat, cloth | Нет на складе | |
| 9 | 40/910518 | Cushion seat assy Vinyl high back | Нет на складе | |
| 10 | 40/910711 | Cover seat base, cloth | Нет на складе | |
| 10 | 40/910402 | Cover seat cushion, vinyl | Нет на складе | |
| 10A | 40/903132 | Clip | Нет на складе | |
| 12 | 40/910506 | Frame seat base | Нет на складе | |
| 12A | 40/910445 | Kit-spring 2 lever height rise | Нет на складе | |
| 12B | 40/910446 | Handle squab | Нет на складе | |
| 12C | 40/910447 | Spring squab handle | Нет на складе | |
| 12D | 40/910448 | Circlip height adjuster | Нет на складе | |
| 12E | 40/910141 | Clip black cushion frame | Нет на складе | |
| 12F | 40/910142 | Handle height adjustment front | Нет на складе | |
| 12G | 40/910143 | Handle height adjustment rear | Нет на складе | |
| 12H | 40/910144 | Adjuster height | Нет на складе | |
| 12J | 40/910145 | Adjuster height rear | Нет на складе | |
| 12K | 40/910146 | Strap suspension unit | Нет на складе | |
| 13 | 40/910404 | Handle grip front | Нет на складе | |
| 13 | 40/910405 | Handle grip rear | Нет на складе | |
| 14 | 40/903108 | Cap side plate | Нет на складе | |
| 15 | 40/903109 | Cover slave right hand sideplate | Нет на складе | |
| 16 | 40/903110 | Cover upper left hand sideplate | Нет на складе | |
| 17 | 40/910406 | Handle grip, squab recline | Нет на складе | |
| 18 | 40/903112 | Plate cushion frame back | Нет на складе | |
| 20 | 40/910715 | Kit -suspension unit 5000lb | Нет на складе | |
| 20A | 40/910716 | Kit bush + bolt 5000lb suspension | Нет на складе | |
| 21 | 40/910140 | Spring | Нет на складе | |
| 21A | 40/903102 | Spring tension | Нет на складе | |
| 22 | 40/906902 | Damper | Нет на складе | |
| 22A | 40/906905 | Bush shock absorber | Нет на складе | |
| 22B | 40/911070 | Bolt | Нет на складе | |
| 22C | 40/905208 | Nut | Нет на складе | |
| 23 | 40/910706 | Knob, suspension adjust | Нет на складе | |
| 24 | 40/910708 | Bracket support, handwheel | Нет на складе | |
| 26 | 40/905204 | Kit-bellows | Нет на складе | |
| 27 | 40/903116 | Kit bellow fixings | Нет на складе | |
| 28 | 40/910410 | Slide seat, right hand | Нет на складе | |
| 28A | 40/905207 | Bolt | Нет на складе | |
| 28A | 1315/0305Z | Setscrew | Нет на складе | |
| 28A | 1391/3305Z | Capscrew | Нет на складе | |
| 29 | 40/910409 | Slide left hand | Нет на складе | |
| 30 | 40/910411 | Handle slide | Нет на складе | |
| 31 | 40/903125 | Clip slide rail | Нет на складе | |
| 32 | 40/910412 | Pedestal assembly | Нет на складе | |
| 32A | 814/10156 | Spring | Нет на складе | |
| 32B | 40/910413 | Kit-nut & bolt pedestal swivel | Нет на складе | |
| 32C | 40/910414 | Handle assembly | Нет на складе | |
| 32D | 40/910415 | Handle grip | Нет на складе | |
| 32E | 40/911175 | Washer thrust, in pedestal base | Нет на складе | |
| 34 | 1315/3412Z | Bolt | Нет на складе | |
| 35 | 1417/0013Z | Washer lock | Нет на складе | |
| 36 | 826/01105 | Nut | Нет на складе | |
| 36A | 332/A1009 | Spacer inner seat mounting | Нет на складе | |
| 36B | 823/10441 | Spacer outer seat mounting | Нет на складе | |
| 37 | 40/904700 | Kit-seat belt 50dm long | Нет на складе | |
| 38 | 40/910416 | Kit-armrest pair | Нет на складе | |
| 39 | 40/910417 | Kit-headrest restraint | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
