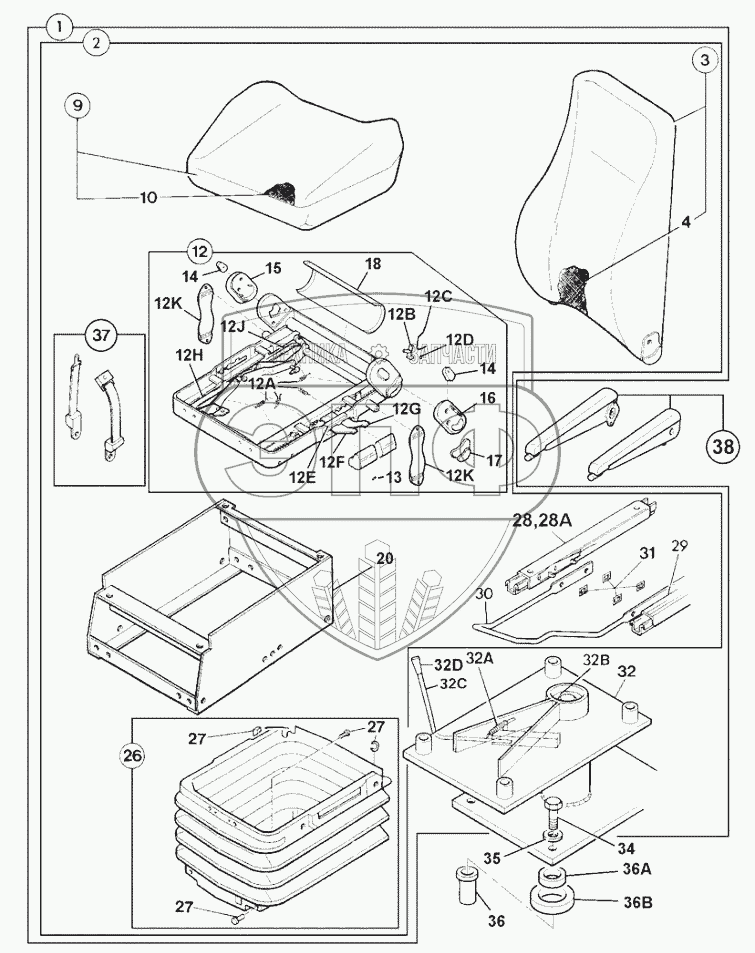

Каталог запасных частей к технике: JCB-3CX (Часть 1). SEAT, STATIC
-1/181.gif)
1
2
3
4
9
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
13
13
14
14
15
16
17
18
20
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
34
35
36
36A
36B
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 128/13560 | Seat assy, static vinyl as supplied | Нет на складе | |
| 2 | 40/910726 | Seat Seat, static, vinyl | Нет на складе | |
| 3 | 40/910735 | Cushion Cushion, squab assy, v | Нет на складе | |
| 4 | 40/910397 | Cover Seat, vinyl | Нет на складе | |
| 9 | 40/910518 | Cushion seat assy Vinyl high back | Нет на складе | |
| 10 | 40/910402 | Cover seat cushion, vinyl | Нет на складе | |
| 12 | 40/910430 | Frame assembly | Нет на складе | |
| 12A | 40/910445 | Kit-spring 2 lever height rise | Нет на складе | |
| 12B | 40/910446 | Handle squab | Нет на складе | |
| 12C | 40/910447 | Spring squab handle | Нет на складе | |
| 12D | 40/910448 | Circlip height adjuster | Нет на складе | |
| 12E | 40/910141 | Clip black cushion frame | Нет на складе | |
| 12F | 40/910142 | Handle height adjustment front | Нет на складе | |
| 12G | 40/910143 | Handle height adjustment rear | Нет на складе | |
| 12H | 40/910145 | Adjuster height rear | Нет на складе | |
| 12J | 40/910737 | Handle height adjust | Нет на складе | |
| 12K | 40/910146 | Strap suspension unit | Нет на складе | |
| 13 | 40/910404 | Handle grip front | Нет на складе | |
| 13 | 40/910405 | Handle grip rear | Нет на складе | |
| 14 | 40/903108 | Cap side plate | Нет на складе | |
| 15 | 40/903109 | Cover slave right hand sideplate | Нет на складе | |
| 16 | 40/903110 | Cover upper left hand sideplate | Нет на складе | |
| 17 | 40/910406 | Handle grip, squab recline | Нет на складе | |
| 18 | 40/903112 | Plate cushion frame back | Нет на складе | |
| 20 | 40/910736 | Pedestal pedestal | Нет на складе | |
| 26 | 40/905204 | Kit-bellows | Нет на складе | |
| 27 | 40/903116 | Kit bellow fixings | Нет на складе | |
| 28 | 40/910410 | Slide seat, right hand | Нет на складе | |
| 28A | 40/905207 | Bolt | Нет на складе | |
| 28A | 1315/0305Z | Setscrew | Нет на складе | |
| 28A | 1391/3305Z | Capscrew | Нет на складе | |
| 29 | 40/910409 | Slide left hand | Нет на складе | |
| 30 | 40/910411 | Handle slide | Нет на складе | |
| 31 | 40/903125 | Clip slide rail | Нет на складе | |
| 32 | 40/910412 | Pedestal assembly | Нет на складе | |
| 32A | 814/10156 | Spring | Нет на складе | |
| 32B | 40/910413 | Kit-nut & bolt pedestal swivel | Нет на складе | |
| 32C | 40/910414 | Handle assembly | Нет на складе | |
| 32E | 40/911175 | Washer thrust, in pedestal base | Нет на складе | |
| 33 | 40/910415 | Handle grip | Нет на складе | |
| 34 | 1315/3412Z | Bolt | Нет на складе | |
| 35 | 1417/0013Z | Washer lock | Нет на складе | |
| 36 | 826/01105 | Nut | Нет на складе | |
| 36A | 332/A1009 | Spacer inner seat mounting | Нет на складе | |
| 36B | 823/10441 | Spacer outer seat mounting | Нет на складе | |
| 37 | 40/904700 | Kit-seat belt 50dm long | Нет на складе | |
| 38 | 128/C7269 | Kit 2 armrests & fixings | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
