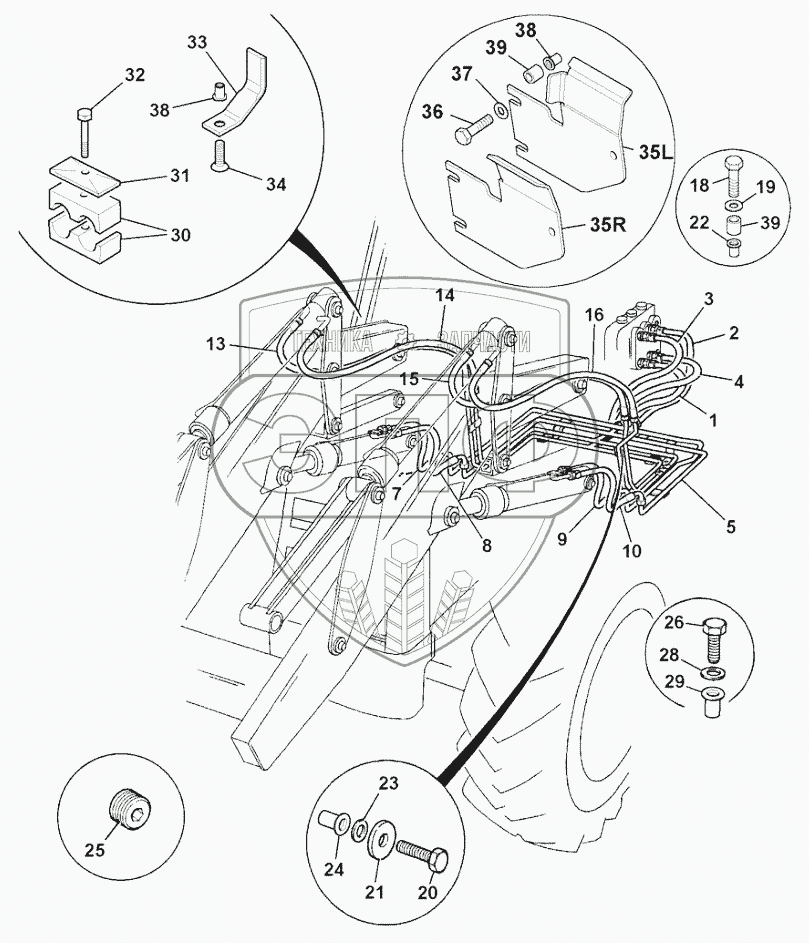

Каталог запасных частей к технике: JCB-3CX (Часть 2). CIRCUIT, LOADER ARM
-2/377.gif)
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
5
7
7
8
8
9
9
10
10
13
14
15
16
18
19
20
21
22
23
24
25
26
28
29
30
32
33
34
35L
35L
35R
35R
36
36
37
38
38
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 613/00700 | Hose | Нет на складе | |
| 1 | 613/01000 | Hose | Нет на складе | |
| 1 | 613/25400 | Hose | Нет на складе | |
| 2 | 613/04100 | Hose | Нет на складе | |
| 2 | 613/06000 | Hose | Нет на складе | |
| 2 | 613/30400 | Hose | Нет на складе | |
| 3 | 613/00700 | Hose | Нет на складе | |
| 3 | 613/01000 | Hose | Нет на складе | |
| 3 | 613/25400 | Hose | Нет на складе | |
| 4 | 613/04100 | Hose | Нет на складе | |
| 4 | 613/06000 | Hose | Нет на складе | |
| 4 | 613/30400 | Hose | Нет на складе | |
| 5 | 335/05719 | Pipe loader arm crossover | Нет на складе | |
| 5 | 335/11163 | Pipe Loader arm crossover SRS builds | Нет на складе | |
| 5 | 335/07374 | Pipe loader arm crossover without srs | Нет на складе | |
| 5 | 335/11164 | Pipe Loader arm crossover | Нет на складе | |
| 5A | 816/00190 | Cap | Нет на складе | |
| 7 | 612/80099 | Hose | Нет на складе | |
| 7 | 612/04100 | Hose | Нет на складе | |
| 8 | 612/80099 | Hose | Нет на складе | |
| 8 | 612/04100 | Hose | Нет на складе | |
| 9 | 612/80099 | Hose | Нет на складе | |
| 9 | 612/04100 | Hose | Нет на складе | |
| 10 | 612/80099 | Hose | Нет на складе | |
| 10 | 612/04100 | Hose | Нет на складе | |
| 13 | 629/80124 | Hose | Нет на складе | |
| 14 | 629/80124 | Hose | Нет на складе | |
| 15 | 629/80124 | Hose | Нет на складе | |
| 16 | 629/80124 | Hose | Нет на складе | |
| 18 | 1315/0409Z | Setscrew | Нет на складе | |
| 19 | 1411/0004Z | Washer | Нет на складе | |
| 20 | 1315/3309Z | Bolt | Нет на складе | |
| 21 | 1420/0007Z | Washer | Нет на складе | |
| 22 | 1370/0203Z | Nut | Нет на складе | |
| 23 | 1412/0003Z | Washer | Нет на складе | |
| 24 | 826/01627 | Nut Rivet | Нет на складе | |
| 25 | 835/10026 | Plug plastic | Нет на складе | |
| 26 | 1315/0309Z | Setscrew | Нет на складе | |
| 28 | 1420/0007Z | Washer | Нет на складе | |
| 29 | 826/01249 | Nut Rrivet | Нет на складе | |
| 30 | 821/10328 | Clamp twin pipe | Нет на складе | |
| 32 | 1315/3311Z | Bolt | Нет на складе | |
| 33 | 331/26243 | Guide hose | Нет на складе | |
| 34 | 332/D3982 | Screw c/sunk head | Нет на складе | |
| 35L | 331/29517 | Guide hose left hand | Нет на складе | |
| 35L | 332/E4379 | Guide hose left hand | Нет на складе | |
| 35R | 331/29532 | Guide hose right hand | Нет на складе | |
| 35R | 332/E6651 | Guide hose right hand | Нет на складе | |
| 36 | 1315/3309Z | Bolt | Нет на складе | |
| 36 | 1315/0307Z | Setscrew | Нет на складе | |
| 37 | 1420/0007Z | Washer | Нет на складе | |
| 38 | 826/01106 | Nut Rivet | Нет на складе | |
| 38 | 826/01249 | Nut Rrivet | Нет на складе | |
| 39 | 123/05553 | Spacer steel | Нет на складе | |
| 39 | 829/31261 | Spacer nylon | Нет на складе | |
| 40 | 658/00737 | Spacer Steel | Нет на складе | |
| 40 | 829/31256 | Spacer nylon | Нет на складе | |
| 40 | 829/00539 | Spacer steel | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
