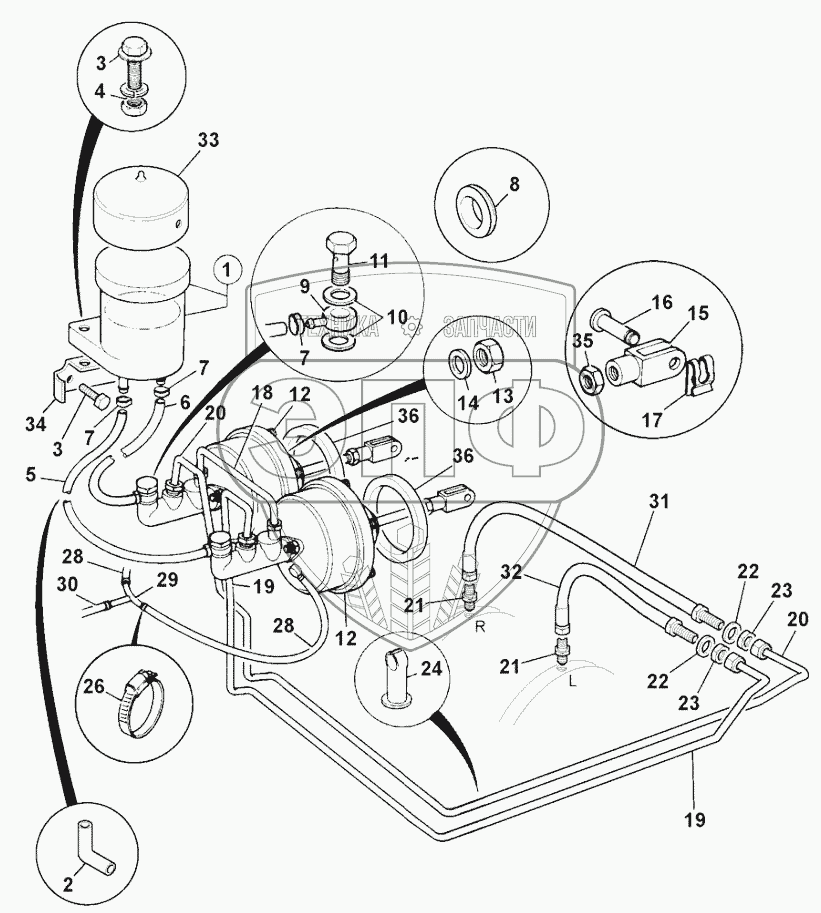

Каталог запасных частей к технике: JCB-3CX Super (Часть 2). BRAKE, SYSTEM SERVO
1
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
26
28
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 126/00200 | Reservoir | Нет на складе | |
| 1A | 123/02142 | Seal splash guard | Нет на складе | |
| 1B | 162/03143 | Cover reservoir cap | Нет на складе | |
| 2 | 816/60311 | Adapter elbow | Нет на складе | |
| 3 | 1315/0201Z | Setscrew | Нет на складе | |
| 3A | 1420/0006Z | Washer | Нет на складе | |
| 3B | 1425/0006Z | Washer Spring | Нет на складе | |
| 4 | 1370/0101Z | Nut | Нет на складе | |
| 5 | 332/C1094 | Hose | Нет на складе | |
| 5 | 332/D6797 | Hose | Нет на складе | |
| 5 | 332/D6689 | Hose | Нет на складе | |
| 6 | 332/C1094 | Hose | Нет на складе | |
| 6 | 332/D6797 | Hose | Нет на складе | |
| 6 | 332/D6689 | Hose | Нет на складе | |
| 7 | 821/00280 | Clamp Hose | Нет на складе | |
| 8 | 828/00343 | Grommet | Нет на складе | |
| 9 | 816/70009 | Connector Banjo | Нет на складе | |
| 10 | 823/00372 | Washer Copper | Нет на складе | |
| 11 | 816/75016 | Bolt Banjo | Нет на складе | |
| 12 | 15/920112 | Servo assembly | Нет на складе | |
| 12 | 15/920388 | Servo assembly | Нет на складе | |
| 13 | 1370/0203Z | Nut | Нет на складе | |
| 14 | 1420/0007Z | Washer | Нет на складе | |
| 15 | 913/00036 | Clevis | Нет на складе | |
| 16 | 913/00014 | Pin Clevis | Нет на складе | |
| 17 | 913/00005 | Clip Clevis | Нет на складе | |
| 18 | 123/02516 | Pipe Servo Link | Нет на складе | |
| 19 | 830/11660 | Pipe Brake | Нет на складе | |
| 20 | 830/11661 | Pipe Brake | Нет на складе | |
| 21 | 816/15138 | Adapter | Нет на складе | |
| 22 | 1417/0014Z | Washer Locking | Нет на складе | |
| 23 | 15/106700 | Nut lock | Нет на складе | |
| 24 | 821/00379 | Clip Pipe | Нет на складе | |
| 25 | 1370/0302Z | Nut - Thin | Нет на складе | |
| 26 | 2201/0004 | Clip Jubilee | Нет на складе | |
| 28 | 648/31002 | Hose Vacuum | Нет на складе | |
| 29 | 816/60231 | Connector 3 way | Нет на складе | |
| 30 | 648/31004 | Hose vacuum | Нет на складе | |
| 31 | 649/51320 | Hose brake | Нет на складе | |
| 32 | 649/51240 | Hose brake | Нет на складе | |
| 33 | 123/06356 | Cover Brake Reservoir | Нет на складе | |
| 34 | NLF | No longer fitted | Нет на складе | |
| 35 | 1370/0302Z | Nut - Thin | Нет на складе | |
| 36 | 813/10274 | Gasket brake master cyl. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
