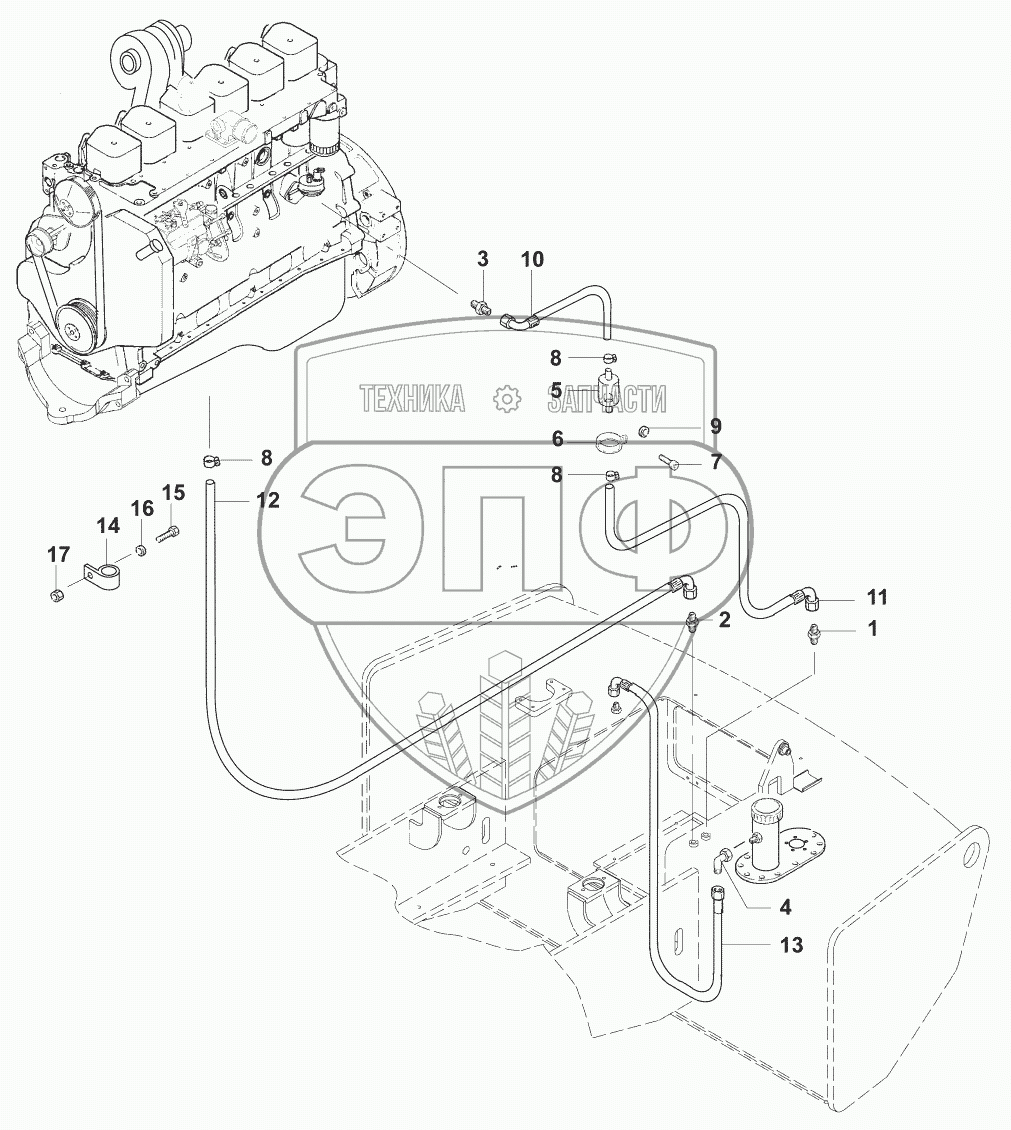

Каталог запасных частей к технике: JCB VM-146D/PD. Топливные трубопроводы
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10312 | Nipple | Нет на складе | |
| 2 | 02521/10307 | Nipple | Нет на складе | |
| 3 | 02521/10860 | Nipple | Нет на складе | |
| 4 | 02522/23210 | Nipple | Нет на складе | |
| 5 | 04029/69675 | Fuel filter | Нет на складе | |
| 6 | 02503/06140 | Pipe clip | Нет на складе | |
| 7 | 02027/08016 | Cap screw M8x16 DIN912 | Нет на складе | |
| 8 | 02322/00809 | Hose clamp | Нет на складе | |
| 9 | 02200/00008 | Washer 8,4 DIN7349 | Нет на складе | |
| 10 | 02883/12128 | Fuel hose 250mm | Нет на складе | |
| 11 | 02883/12182 | Fuel hose 970mm | Нет на складе | |
| 12 | 02883/10290 | Fuel hose 1750mm | Нет на складе | |
| 13 | 02883/12210 | Fuel hose 1500mm | Нет на складе | |
| 14 | 02503/06113 | Pipe clip | Нет на складе | |
| 15 | 02021/06016 | Hexagon screw M6x16 DIN933 | Нет на складе | |
| 16 | 02201/00006 | Washer 6,4 DIN125 | Нет на складе | |
| 17 | 02118/30600 | Security nut VM6 DIN980 | Нет на складе | |
| 87242/50240 | 87242/50240 | Fuel pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
