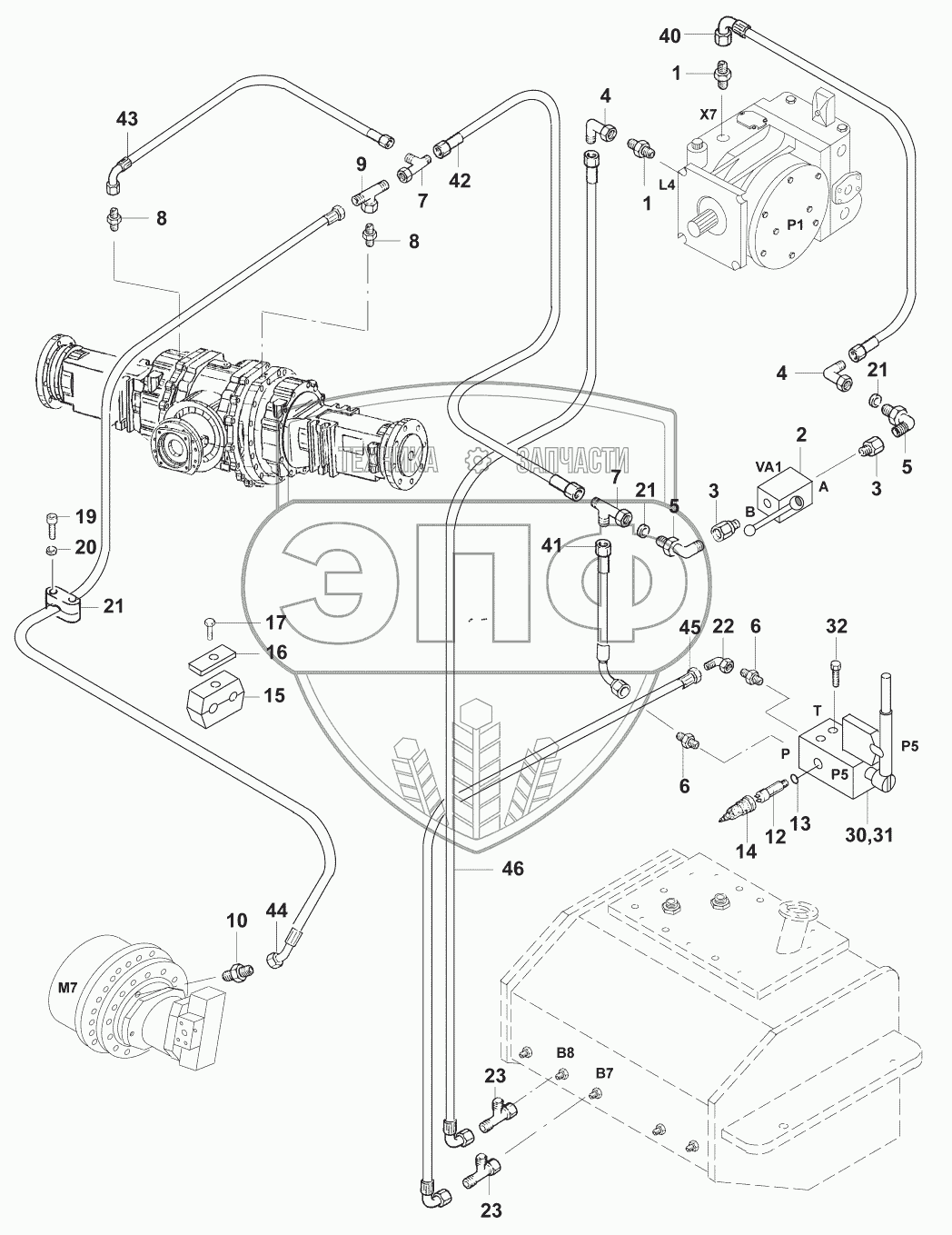

Каталог запасных частей к технике: JCB VM-146D/PD. Тормозные трубопроводы
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
12
13
14
15
16
17
19
20
21
21
21
22
23
23
30
31
32
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10607 | Nipple | Нет на складе | |
| 2 | 02531/01501 | Ball cock | Нет на складе | |
| 3 | 02521/01208 | Nipple | Нет на складе | |
| 4 | 02522/23208 | Nipple | Нет на складе | |
| 5 | 02519/10808 | Connection | Нет на складе | |
| 6 | 02521/10110 | Nipple | Нет на складе | |
| 7 | 02524/10808 | Nipple | Нет на складе | |
| 8 | 02521/10303 | Nipple | Нет на складе | |
| 9 | 02525/30808 | Nipple | Нет на складе | |
| 10 | 02521/10308 | Nipple | Нет на складе | |
| 11 | 02521/10108 | Nipple | Нет на складе | |
| 12 | 08105/00011 | Presure switch | Нет на складе | |
| 13 | 02766/01215 | Seal ring A12x15,5 DIN7603 | Нет на складе | |
| 14 | 04009/95046 | Protective cap | Нет на складе | |
| 15 | 02503/30255 | Hose clamp | Нет на складе | |
| 16 | 02503/30262 | Cover plate | Нет на складе | |
| 17 | 02021/08045 | Hexagon screw M8x45 DIN933 | Нет на складе | |
| 18 | 02503/43325 | Hose clamp | Нет на складе | |
| 19 | 02027/06030 | Cap screw M6x30 DIN912 | Нет на складе | |
| 20 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 21 | 02201/00015 | Washer 15 DIN125 | Нет на складе | |
| 22 | 02522/23210 | Nipple | Нет на складе | |
| 23 | 02525/30810 | Nipple | Нет на складе | |
| 30 | 02533/00100 | Manual pump | Нет на складе | |
| 31 | 02533/00101 | Seal kit | Нет на складе | |
| 32 | 02020/08070 | Hexagon screw M8x70 DIN931 | Нет на складе | |
| 40 | 02883/22259 | Hose 550mm | Нет на складе | |
| 41 | 02883/22320 | Hose 650mm | Нет на складе | |
| 42 | 02883/22264 | Hose 1350mm | Нет на складе | |
| 43 | 02883/22168 | Hose 380mm | Нет на складе | |
| 44 | 02883/23784 | Hose 4400mm | Нет на складе | |
| 45 | 02883/28635 | Hose 1680mm | Нет на складе | |
| 46 | 02883/22523 | Hose 1000mm | Нет на складе | |
| 87252/72600 | 87252/72600 | Brake lines | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
