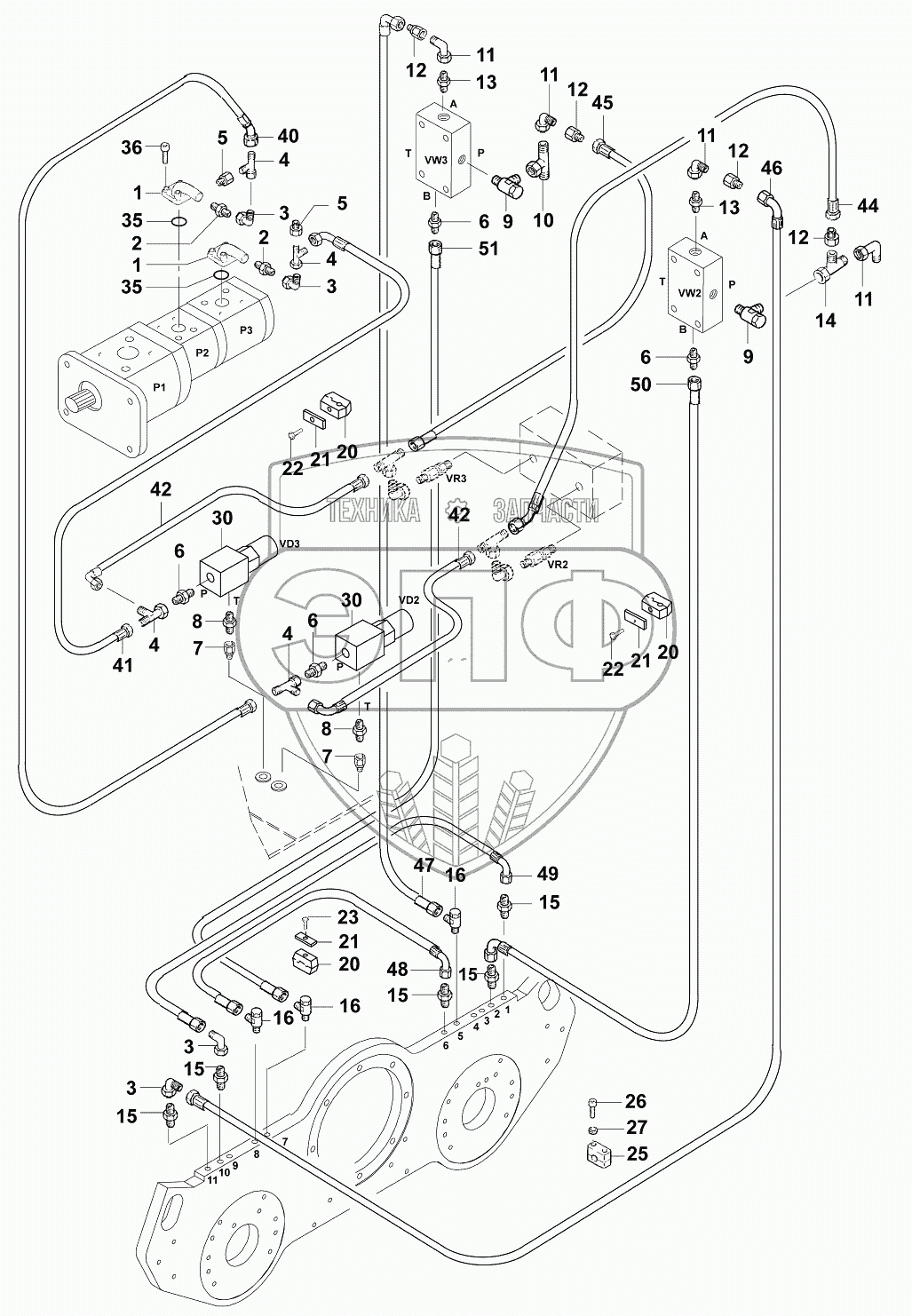

Каталог запасных частей к технике: JCB VM-1500-1601100. Трубопроводы
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
11
11
11
11
12
12
12
12
13
13
14
15
15
15
15
15
16
16
16
20
20
20
21
21
21
22
22
23
25
26
27
30
30
35
35
36
40
41
42
42
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/16812 | Flange incl. 12,13 | Нет на складе | |
| 2 | 02521/10510 | Nipple | Нет на складе | |
| 3 | 02522/23110 | Nipple | Нет на складе | |
| 4 | 02524/10810 | Nipple | Нет на складе | |
| 5 | 02520/71008 | Union | Нет на складе | |
| 6 | 02521/10109 | Nipple | Нет на складе | |
| 7 | 02521/01415 | Nipple | Нет на складе | |
| 8 | 02521/10116 | Nipple | Нет на складе | |
| 9 | 02522/24712 | Union | Нет на складе | |
| 10 | 02525/30812 | Nipple | Нет на складе | |
| 11 | 02522/23212 | Nipple | Нет на складе | |
| 12 | 02520/71210 | Union | Нет на складе | |
| 13 | 02521/10112 | Nipple | Нет на складе | |
| 14 | 02524/10812 | Nipple | Нет на складе | |
| 15 | 02521/10309 | Nipple | Нет на складе | |
| 16 | 02522/24912 | Nipple | Нет на складе | |
| 20 | 02503/30258 | Hose clamp | Нет на складе | |
| 21 | 02503/30262 | Cover plate | Нет на складе | |
| 22 | 02021/08035 | Hexagon screw M8x35 DIN933 | Нет на складе | |
| 23 | 02021/08045 | Hexagon screw M8x45 DIN933 | Нет на складе | |
| 25 | 02503/43218 | Hose clamp | Нет на складе | |
| 26 | 02027/06025 | Cap screw M6x25 DIN912 | Нет на складе | |
| 27 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 30 | 02535/00950 | Pressure relief valve | Нет на складе | |
| 35 | 02772/01526 | O-ring | Нет на складе | |
| 36 | 02027/06020 | Cap screw M6x20 DIN912 | Нет на складе | |
| 40 | 02883/28149 | Hose 260mm | Нет на складе | |
| 41 | 02883/28144 | Hose 250mm | Нет на складе | |
| 42 | 02883/28156 | Hose | Нет на складе | |
| 44 | 02883/28154 | Hose 290mm | Нет на складе | |
| 45 | 02883/28224 | Hose 470mm | Нет на складе | |
| 46 | 02883/28635 | Hose 1680mm | Нет на складе | |
| 47 | 02883/28361 | Hose 800mm | Нет на складе | |
| 48 | 02883/28302 | Hose 720mm | Нет на складе | |
| 49 | 02883/28516 | Hose 1100mm | Нет на складе | |
| 50 | 02883/28278 | Hose 580mm | Нет на складе | |
| 51 | 02883/28529 | Hose 1250mm | Нет на складе | |
| 85731/72100 | 85731/72100 | Propulsion | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
