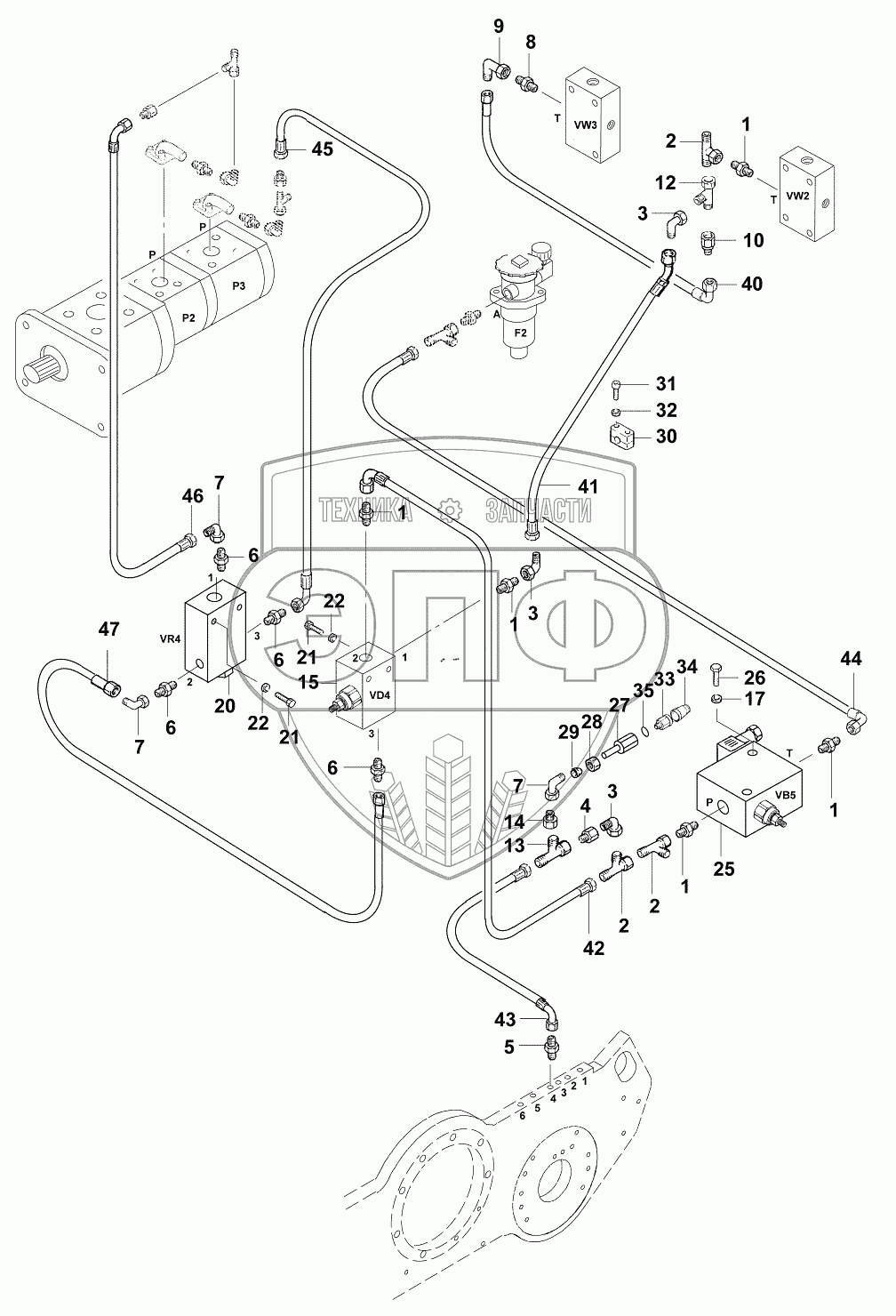

Каталог запасных частей к технике: JCB VM-1500-1601300. Трубопроводы
1
1
1
1
1
2
2
2
3
3
3
4
5
6
6
6
6
7
7
7
8
9
10
12
13
14
15
17
20
21
21
22
22
25
26
27
28
29
30
31
32
33
34
35
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10116 | Nipple | Нет на складе | |
| 2 | 02524/10815 | Nipple | Нет на складе | |
| 3 | 02522/23215 | Nipple | Нет на складе | |
| 4 | 02520/71510 | Union | Нет на складе | |
| 5 | 02521/10309 | Nipple | Нет на складе | |
| 6 | 02521/10108 | Nipple | Нет на складе | |
| 7 | 02522/23208 | Nipple | Нет на складе | |
| 8 | 02522/24712 | Union | Нет на складе | |
| 9 | 02522/23212 | Nipple | Нет на складе | |
| 10 | 02520/71512 | Union | Нет на складе | |
| 12 | 02525/30815 | Nipple | Нет на складе | |
| 13 | 02524/10810 | Nipple | Нет на складе | |
| 14 | 02520/71008 | Union | Нет на складе | |
| 15 | 02535/00800 | Brake valve | Нет на складе | |
| 17 | 02208/00108 | Washer 8 DIN6796 | Нет на складе | |
| 20 | 02535/00850 | Valve | Нет на складе | |
| 21 | 02021/06040 | Hexagon screw M6x40 DIN933 | Нет на складе | |
| 22 | 02200/00006 | Washer 6,4 DIN7349 | Нет на складе | |
| 25 | 05731/70650 | Valve bloc | Нет на складе | |
| 26 | 02021/08050 | Hexagon screw M8x50 DIN933 | Нет на складе | |
| 27 | 04021/25021 | Connecting piece | Нет на складе | |
| 28 | 02527/00208 | Union nut | Нет на складе | |
| 29 | 02527/00008 | Taper bushing | Нет на складе | |
| 30 | 02503/43322 | Hose clamp | Нет на складе | |
| 31 | 02027/06030 | Cap screw M6x30 DIN912 | Нет на складе | |
| 32 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 33 | 08105/00011 | Presure switch | Нет на складе | |
| 34 | 04009/95046 | Protective cap | Нет на складе | |
| 35 | 02766/01215 | Seal ring A12x15,5 DIN7603 | Нет на складе | |
| 40 | 02883/34260 | Hose 520mm | Нет на складе | |
| 41 | 02883/40498 | Hose 1030mm | Нет на складе | |
| 42 | 02883/40166 | Hose 350mm | Нет на складе | |
| 43 | 02883/28380 | Hose 880mm | Нет на складе | |
| 44 | 02883/40197 | Hose 420mm | Нет на складе | |
| 45 | 02883/22152 | Hose 340mm | Нет на складе | |
| 46 | 02883/22142 | Hose 320mm | Нет на складе | |
| 47 | 02883/22325 | Hose 660mm | Нет на складе | |
| 85731/72600 | 85731/72600 | Brake lines | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
