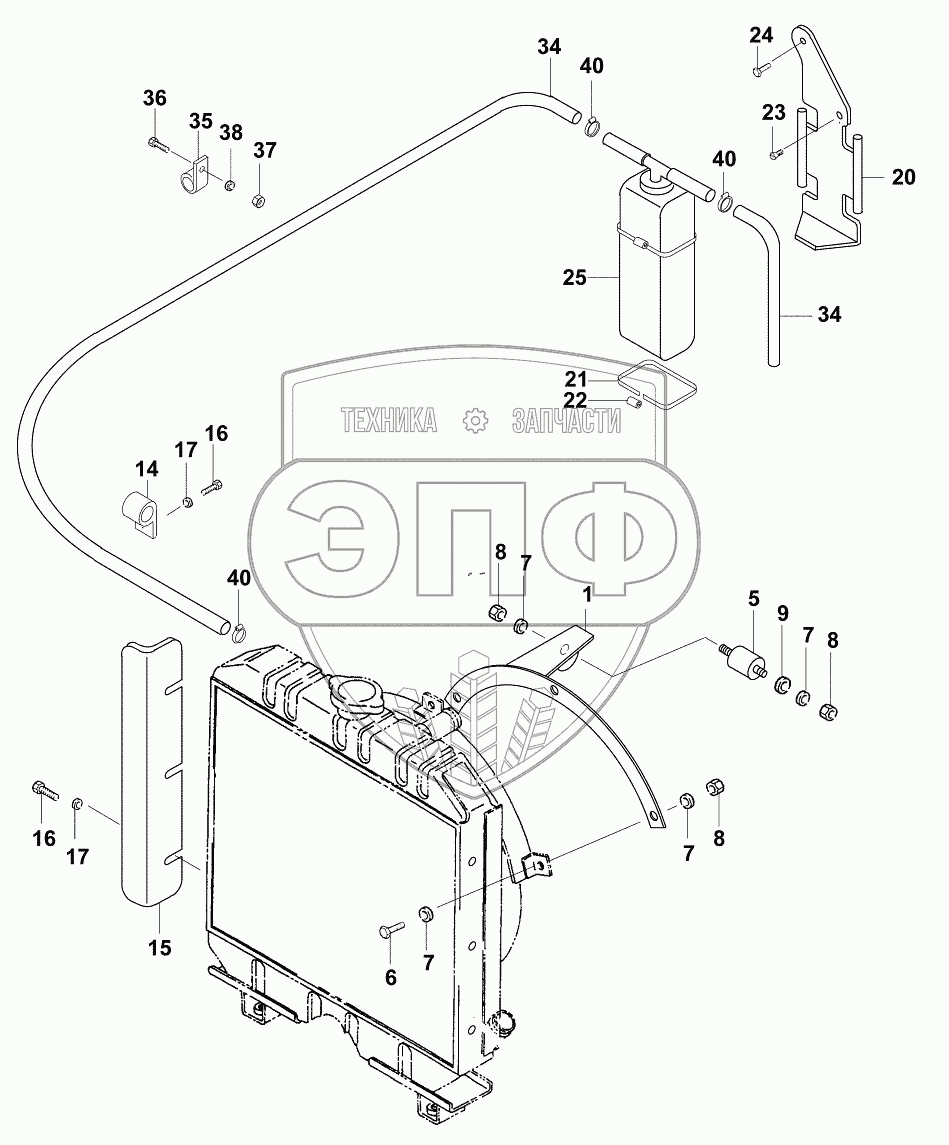

Каталог запасных частей к технике: JCB VM-1500-1601300. Установка радиатора
1
5
6
7
7
7
7
8
8
8
9
14
15
16
16
17
17
20
21
22
23
24
25
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05731/21210 | Support, cpl. | Нет на складе | |
| 5 | 02622/06040 | Pad | Нет на складе | |
| 6 | 02021/08020 | Hexagon screw M8x20 DIN933 | Нет на складе | |
| 7 | 02200/00008 | Washer 8,4 DIN7349 | Нет на складе | |
| 8 | 02110/00008 | Hexagon nut M8 DIN934 | Нет на складе | |
| 9 | 02208/00108 | Washer 8 DIN6796 | Нет на складе | |
| 14 | 02503/06113 | Pipe clip | Нет на складе | |
| 15 | 05731/21150 | Holding angle | Нет на складе | |
| 16 | 02021/06012 | Hexagon screw M6x12 DIN933 | Нет на складе | |
| 17 | 02208/00106 | Washer 6 DIN6796 | Нет на складе | |
| 20 | 05731/21225 | Tank support | Нет на складе | |
| 21 | 05731/21228 | Band 400mm | Нет на складе | |
| 22 | 02322/00010 | Closure | Нет на складе | |
| 23 | 02028/10025 | Countersunk bolt M10x25 DIN7991 | Нет на складе | |
| 24 | 02021/10040 | Hexagon screw M10x40 DIN933 | Нет на складе | |
| 25 | 05731/21220 | Reserve tank | Нет на складе | |
| 34 | 02880/51080 | Hose 2600 mm | Нет на складе | |
| 35 | 02503/06117 | Pipe clip | Нет на складе | |
| 36 | 02021/08025 | Hexagon screw M8x25 DIN933 | Нет на складе | |
| 37 | 02118/40800 | Security nut NM 8 DIN980 | Нет на складе | |
| 38 | 02201/00008 | Washer 8,4 DIN125 | Нет на складе | |
| 85731/21200 | 85731/21200 | Support-Cooler | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
