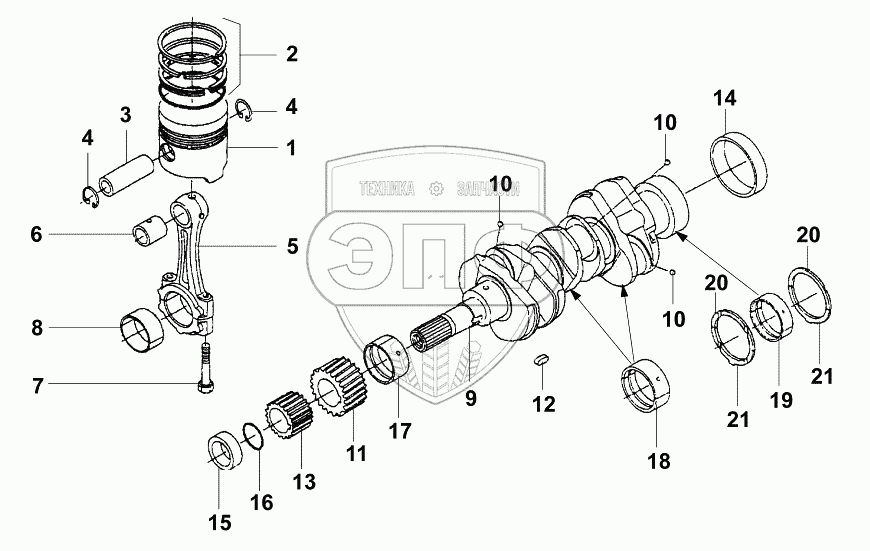

Каталог запасных частей к технике: JCB VM-1500-1601300. Вал коленчатый, поршень
1
1
2
2
3
4
4
5
6
7
8
8
8
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
20
20
20
20
20
20
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07001/33115 | Piston Standard | Нет на складе | |
| 1 | 07001/33116 | Piston +0,5mm | Нет на складе | |
| 2 | 07001/33117 | Piston ring set Standard | Нет на складе | |
| 2 | 07001/33118 | Piston ring set +0,5mm | Нет на складе | |
| 3 | 07001/33119 | Piston pin | Нет на складе | |
| 4 | 07001/33120 | Retaining ring | Нет на складе | |
| 5 | 07001/33121 | Conecting rod incl. 6-8 | Нет на складе | |
| 6 | 07001/33122 | Bushing | Нет на складе | |
| 7 | 07001/33123 | Screw | Нет на складе | |
| 8 | 07001/33124 | Bearing Standard | Нет на складе | |
| 8 | 07001/33125 | Bearing -0,2mm | Нет на складе | |
| 8 | 07001/33126 | Bearing -0,4mm | Нет на складе | |
| 9 | 07001/33127 | Crankshaft, cpl. incl. 10-14 | Нет на складе | |
| 10 | 07001/31271 | Ball | Нет на складе | |
| 11 | 07001/33128 | Gear wheel | Нет на складе | |
| 12 | 07001/33129 | Parallel key | Нет на складе | |
| 13 | 07001/33130 | Gear wheel | Нет на складе | |
| 14 | 07001/33131 | Sleeve | Нет на складе | |
| 15 | 07001/33132 | Collar | Нет на складе | |
| 16 | 07001/33133 | O-ring | Нет на складе | |
| 17 | 07001/33134 | Bushing Standard | Нет на складе | |
| 17 | 07001/33135 | Bushing -0,2mm | Нет на складе | |
| 17 | 07001/33136 | Bushing -0,4mm | Нет на складе | |
| 18 | 07001/33137 | Bushing Standard | Нет на складе | |
| 18 | 07001/33138 | Bushing -0,2mm | Нет на складе | |
| 18 | 07001/33139 | Bushing -0,4mm | Нет на складе | |
| 19 | 07001/33140 | Ring Standard | Нет на складе | |
| 19 | 07001/33141 | Ring +0,2mm | Нет на складе | |
| 19 | 07001/33142 | Ring +0,4mm | Нет на складе | |
| 20 | 07001/31287 | Ring Standard | Нет на складе | |
| 20 | 07001/33143 | Ring +0,2mm | Нет на складе | |
| 20 | 07001/33144 | Ring +0,4mm | Нет на складе | |
| 21 | 07001/31290 | Ring Standard | Нет на складе | |
| 21 | 07001/31291 | Ring +0,2mm | Нет на складе | |
| 21 | 07001/31292 | Ring +0,4mm | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
