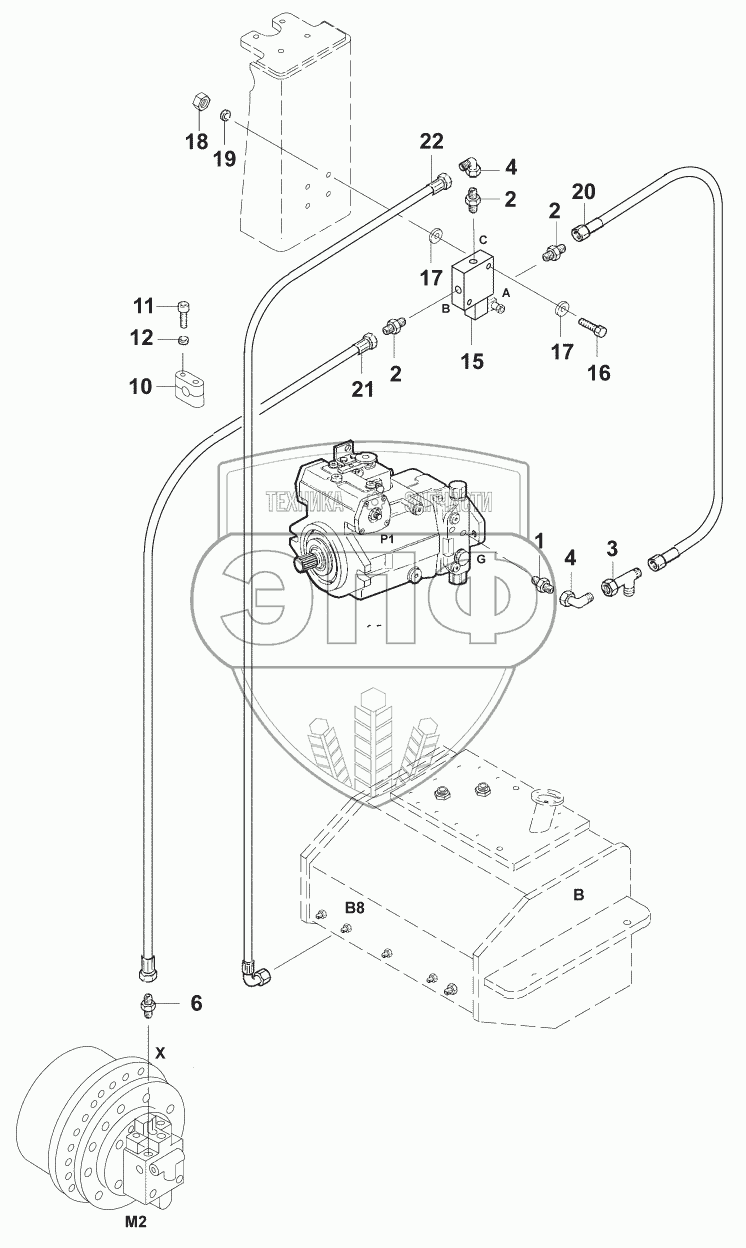

Каталог запасных частей к технике: JCB VM-75D/PD. Трубопроводы управления/Control line
1
2
2
2
3
4
4
6
10
11
12
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10303 | Nipple | Нет на складе | |
| 2 | 02521/10308 | Nipple | Нет на складе | |
| 3 | 02524/10808 | Nipple | Нет на складе | |
| 4 | 02522/23208 | Nipple | Нет на складе | |
| 6 | 02521/11408 | Nipple | Нет на складе | |
| 10 | 02503/43215 | Hose clamp | Нет на складе | |
| 11 | 02027/06025 | Cap screw M6x25 DIN912 | Нет на складе | |
| 12 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 15 | 04052/31120 | Way valve | Нет на складе | |
| 16 | 02027/06045 | Cap screw M6x45 DIN912 | Нет на складе | |
| 17 | 02200/00006 | Washer 6,4 DIN7349 | Нет на складе | |
| 18 | 02118/30600 | Security nut VM6 DIN980 | Нет на складе | |
| 19 | 02201/00006 | Washer 6,4 DIN125 | Нет на складе | |
| 20 | 02883/22259 | Hose 550mm | Нет на складе | |
| 21 | 02883/22790 | Hose 4770mm | Нет на складе | |
| 22 | 02883/22544 | Hose 1250mm | Нет на складе | |
| 87222/72501 | 87222/72501 | Control line | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
