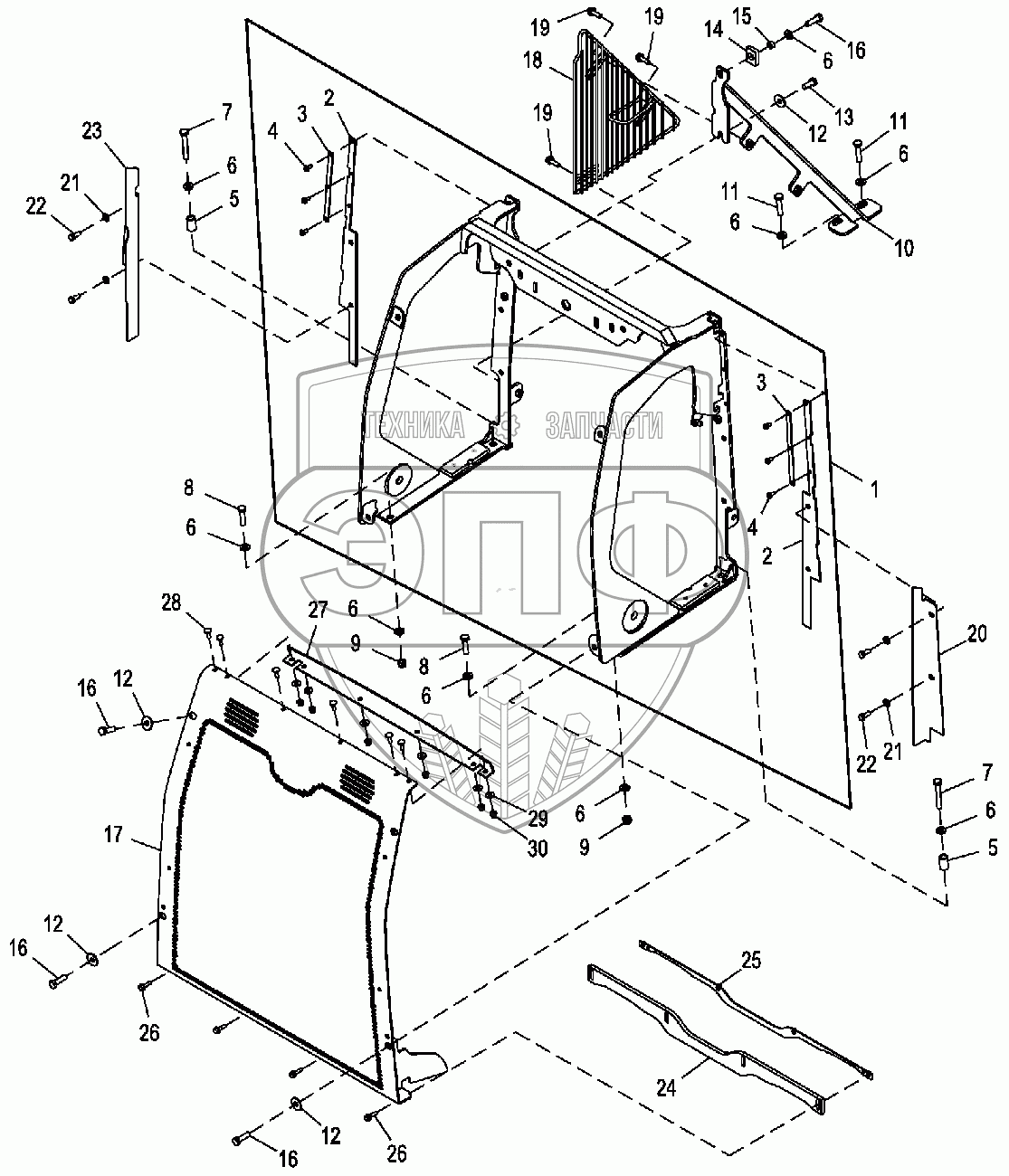

Каталог запасных частей к технике: John Deere JD-315SK(часть 2). Рама решетки
/356.gif)
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
14
15
16
16
16
16
17
18
19
19
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | AT388619 | Рама | Нет на складе | |
| 2 | T279510 | Уплотнение | Нет на складе | |
| 3 | T293365 | Хомут | Нет на складе | |
| 4 | 37M7298 | Винт | Нет на складе | |
| 5 | T166772 | Распорная втулка | Нет на складе | |
| 6 | 24M7239 | Шайба | Нет на складе | |
| 7 | 19M7875 | Винт с головкой | Нет на складе | |
| 8 | 19M8637 | Винт с головкой | Нет на складе | |
| 9 | 14M7517 | Стопорная гайка | Нет на складе | |
| 10 | AT437283 | Опора | Нет на складе | |
| 11 | 19M7572 | Винт с головкой | Нет на складе | |
| 12 | 24M7296 | Шайба | Нет на складе | |
| 13 | 19M7402 | Винт с головкой | Нет на складе | |
| 14 | T318325 | Хомут | Нет на складе | |
| 15 | T318896 | Шайба | Нет на складе | |
| 16 | 19M7550 | Винт с головкой | Нет на складе | |
| 17 | AT448603 | Решетка | Нет на складе | |
| 18 | AT380543 | Ограждение | Нет на складе | |
| 19 | 19M7867 | Винт | Нет на складе | |
| 20 | T342220 | Кронштейн | Нет на складе | |
| 21 | 24M7238 | Шайба | Нет на складе | |
| 22 | 19M7881 | Винт | Нет на складе | |
| 23 | T342219 | Кронштейн | Нет на складе | |
| 24 | T308410 | Отражательная пластина | Нет на складе | |
| 25 | AT436464 | Пластина | Нет на складе | |
| 26 | 19M7863 | Винт | Нет на складе | |
| 27 | T309436 | Отражательная пластина | Нет на складе | |
| 28 | 03M7222 | Болт | Нет на складе | |
| 29 | 24M7139 | Шайба | Нет на складе | |
| 30 | 14M7397 | Стопорная гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
