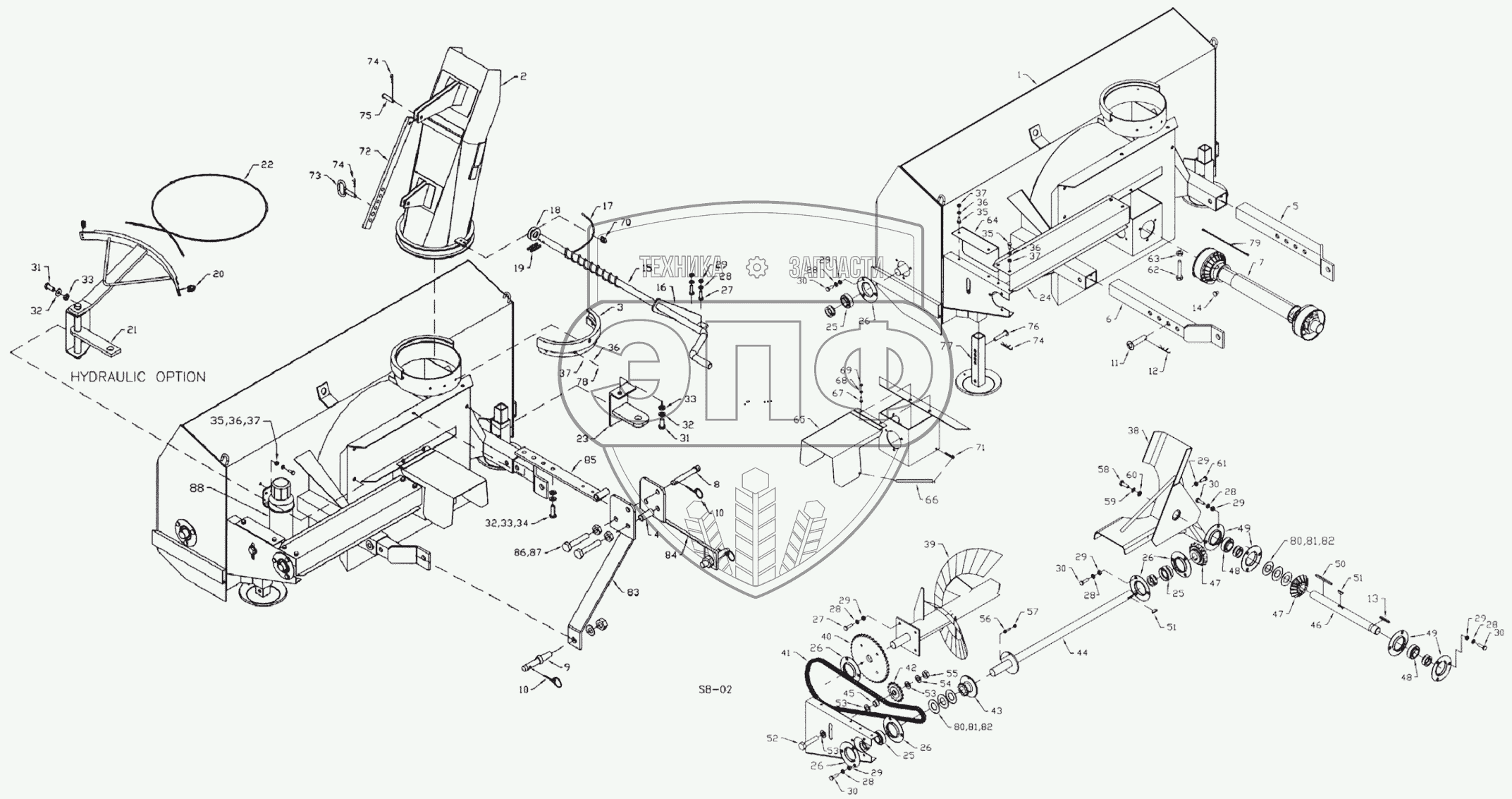

Каталог запасных частей к технике: Клевер СШР-150, 210. Общая сборка
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
26
26
26
27
27
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
30
30
30
30
30
31
31
32
32
32
33
33
33
34
35
35
35
36
36
36
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
49
50
51
51
52
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
74
75
76
77
78
79
80
80
81
81
82
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 965644A | 965644A | Защита приводного вала | Нет на складе | |
| F6598 | F6598 | Трелевочный щит | Нет на складе | |
| 965613A | 965613A | Приводной вал | Нет на складе | |
| 907139A | 907139A | Сварное верхнее сцепное устройство | Нет на складе | |
| 965610 | 965610 | Шнек | Нет на складе | |
| 907118 | 907118 | Метатель | Нет на складе | |
| 965642 | 965642 | Метатель | Нет на складе | |
| 965445 | 965445 | Метатель | Нет на складе | |
| F612 | F612 | Карданный вал | Нет на складе | |
| 905596A | 905596A | Основной корпус | Нет на складе | |
| 1 | 905595A | Основной корпус | Нет на складе | |
| 2 | 965645 | Разгрузочный лоток | Нет на складе | |
| 3 | 965638A | Хомут ковша | Нет на складе | |
| 4 | 906770 | Распорка прицепного устройства | Нет на складе | |
| 5 | 907127A | Сварной кронштейн прицепного устройства - правый | Нет на складе | |
| 6 | 907128A | Сварной кронштейн прицепного устройства - левый | Нет на складе | |
| 7 | F512 | Карданный вал | Нет на складе | |
| 8 | 965807 | Палец | Нет на складе | |
| 9 | 965809 | Подъемный штифт с гайкой и шайбой | Нет на складе | |
| 10 | 965911 | Чека | Нет на складе | |
| 11 | 965624A | Стержень сцепного устройства | Нет на складе | |
| 12 | 12779 | Штифт | Нет на складе | |
| 13 | 968811 | 1/4 x 1/4 x 2 шпонка | Нет на складе | |
| 14 | 988999 | 3/8x3/8 Винт | Нет на складе | |
| 15 | 906667A | Заводная ручка | Нет на складе | |
| 16 | 965634A | Монтажный кронштейн заводной рукоятки | Нет на складе | |
| 17 | 965616 | Кабель заводной рукоятки | Нет на складе | |
| 18 | 9812438 | Узкая шайба | Нет на складе | |
| 19 | 9812425 | Пружинный фиксатор | Нет на складе | |
| 20 | 965806 | Зажим | Нет на складе | |
| 21 | 965626A | Сварное гидравлическое поворотное соединение | Нет на складе | |
| 22 | 965627 | Гидравлический кабель | Нет на складе | |
| 23 | 965628A | Монтажный кронштейн цилиндра | Нет на складе | |
| 24 | 965512A | Защита приводного вала | Нет на складе | |
| 25 | 965818 | 1 1/4 подшипник | Нет на складе | |
| 26 | 961637A | Сепаратор подшипника качения | Нет на складе | |
| 27 | 86171 | 3/8x1 1/4 Болт | Нет на складе | |
| 28 | 81593) | Стопорная шайба | Нет на складе | |
| 29 | 81592 | 3/8 Гайка | Нет на складе | |
| 30 | 86170 | 3/8x1 Болт | Нет на складе | |
| 31 | 81620 | 1/2 x 1 1/4 Болт | Нет на складе | |
| 32 | 81637 | 1/2 Шайба | Нет на складе | |
| 33 | 81636 | 1/2 Гайка | Нет на складе | |
| 34 | 87553 | 1/2 x 1 3/4 Болт | Нет на складе | |
| 35 | 81549 | 5/16x3/4 Болт | Нет на складе | |
| 36 | 81569 | 5/16 Шайба | Нет на складе | |
| 37 | 81568 | 5/16 Гайка | Нет на складе | |
| 38 | 965630 | Метатель | Нет на складе | |
| 39 | 965505 | Шнек | Нет на складе | |
| 40 | 965637 | Зубчатый барабан с 40 зубцами | Нет на складе | |
| 41 | 965631 | Роликовая цепь | Нет на складе | |
| 42 | 965844A | Промежуточная звездочка | Нет на складе | |
| 43 | 965826A | Направляющий звездочки | Нет на складе | |
| 44 | 965507A | Приводной вал | Нет на складе | |
| 45 | 965632A | Промежуточная прокладка | Нет на складе | |
| 46 | 965069 | Вал шнека | Нет на складе | |
| 47 | 961882 | Коническая зубчатая передача | Нет на складе | |
| 48 | 961676 | 1 1/4 Подшипник | Нет на складе | |
| 49 | 961675A | Сепаратор подшипника качения | Нет на складе | |
| 50 | 901331 | Шпонка метателя | Нет на складе | |
| 51 | 109343 | Сегментная шпонка | Нет на складе | |
| 52 | 84335 | Шестигранный болт | Нет на складе | |
| 53 | 81678 | 5/8 Flat Washer | Нет на складе | |
| 54 | 81677 | 5/8 Шайба | Нет на складе | |
| 55 | 81676 | 5/8 Болт | Нет на складе | |
| 56 | 812216 | Шестигранный болт | Нет на складе | |
| 57 | 84498 | Контргайка | Нет на складе | |
| 58 | 81598 | Болт | Нет на складе | |
| 59 | 81615 | 7/16 Шайба | Нет на складе | |
| 60 | 981616 | 7/16 плоская шайба | Нет на складе | |
| 61 | 81213 | 3/8x1 Винт с квадратной головкой | Нет на складе | |
| 62 | 81627 | Болт | Нет на складе | |
| 63 | 812364 | Гайка | Нет на складе | |
| 64 | 965968A | Промежуточная защита | Нет на складе | |
| 65 | 965643A | Крышка редуктора | Нет на складе | |
| 66 | 960135A | Пружина защиты карданного вала | Нет на складе | |
| 67 | 81525 | 1/4x3/4 Болт | Нет на складе | |
| 68 | 81545 | 1/4 Шайба | Нет на складе | |
| 69 | 81544 | 1/4 Гайка | Нет на складе | |
| 70 | 961658 | 1/4 зажим троса | Нет на складе | |
| 71 | 9812434 | 1/4x1-1/2 Штырь | Нет на складе | |
| 72 | 965646 | Регулируемая штанга ковша | Нет на складе | |
| 73 | 903523 | Регулируемый сварной палец | Нет на складе | |
| 74 | 961012 | Шплинт №16 | Нет на складе | |
| 75 | 961876 | Штифт | Нет на складе | |
| 76 | 901435 | Штифт с головкой и отверстием под шплинт | Нет на складе | |
| 77 | 902477 | Сварной трелевочный щит | Нет на складе | |
| 78 | 812026 | 5/16x1 Болт | Нет на складе | |
| 79 | 936402 | Цепочка безопасности карданного вала | Нет на складе | |
| 80 | 9812487 | Шайба | Нет на складе | |
| 81 | 967110 | 1 1/4 Шайба | Нет на складе | |
| 82 | 9812439 | Шайба | Нет на складе | |
| 83 | 907133A | Сварной кронштейн сцепного устройства - левый | Нет на складе | |
| 84 | 907134A | Сварной кронштейн сцепного устройства - правый | Нет на складе | |
| 85 | 907138A | Сварное верхнее сцепное устройство | Нет на складе | |
| 86 | 84336 | Шестигранный болт | Нет на складе | |
| 87 | 812365 | Гайка | Нет на складе | |
| 88 | 909277 | Держатель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
